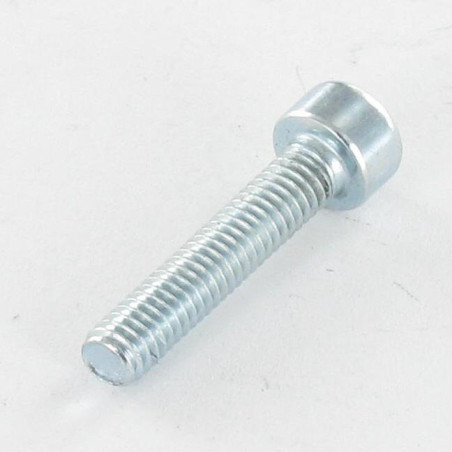

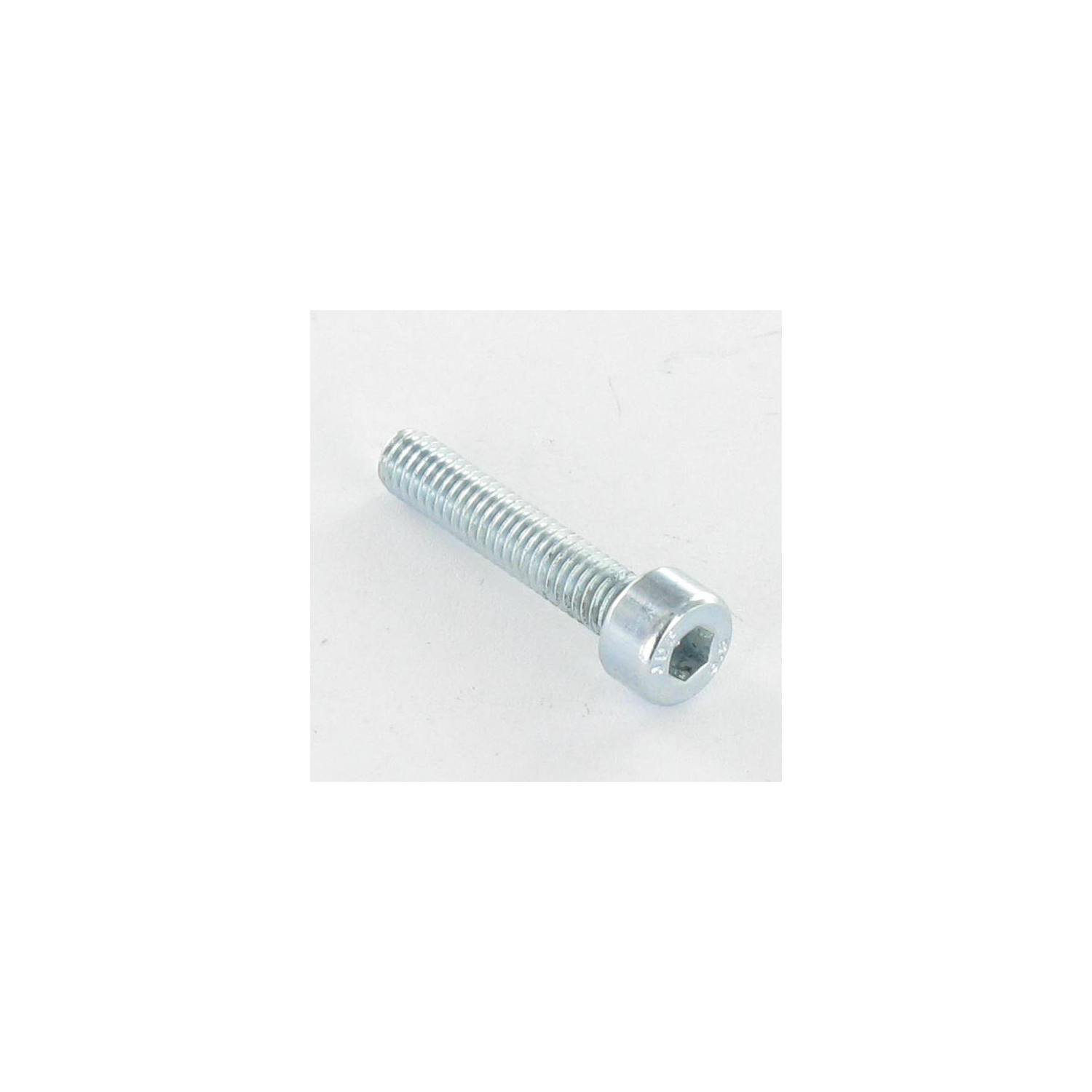

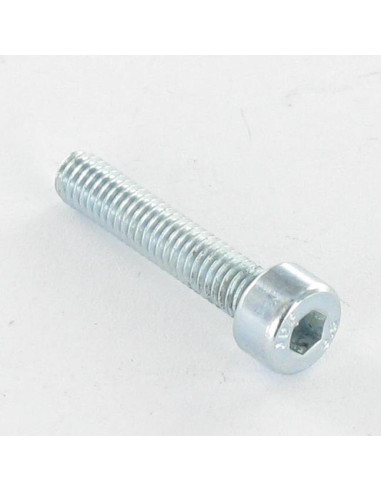

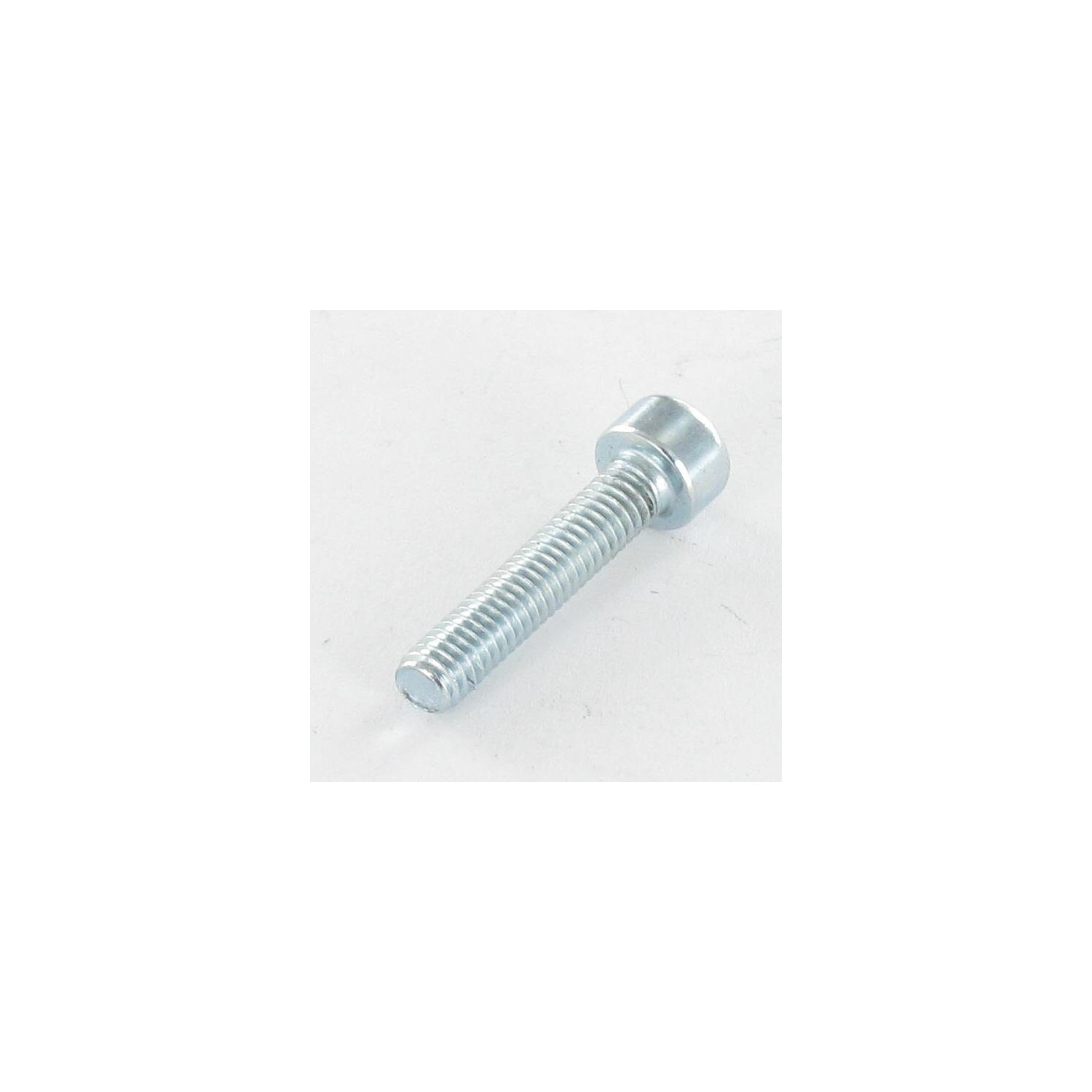

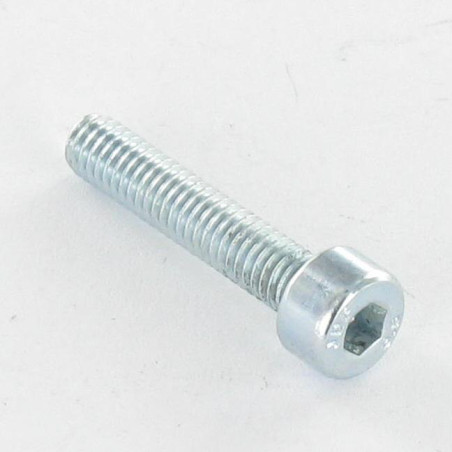

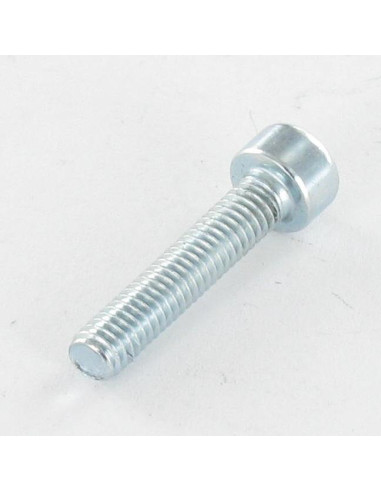

1 x Vis métaux CHC BTR M5X20 Filetage total Classe 8.8 Clé de 4 HC4 Acier zingué

1 x Vis métaux CHC BTR M5X20 Filetage total Classe 8.8 Clé de 4 HC4 Acier zingué

Name: 1 x Vis métaux CHC BTR M5X20 Filetage total Classe 8.8 Clé de 4 HC4 Acier zingué
Brand: Vis-express.be - Visserie et Boulonnerie
SKU: 4620502002
Price: 0.54 EUR
Availability: InStock

Référence 4620502002_1

En stock 45264 Pièces

0,55 € TTC

PRIX DÉGRESSIF PAR QUANTITÉ

Nombre de pièces	1	10	30	200	800
Prix (€ TTC)	0,55 €	1,09 €	1,27 €	4,36 €	16,46 €

DIN 912 ISO 4762 - Vis métaux CHC BTR M5X20 Filetage total Classe 8.8 Clé de 4 HC4 Acier zingué

Conditionnement

1 pièce
10 pièces
30 pièces
200 pièces
800 pieces

Dimensions indiquées en millimètres (mm)

Détails du produit

Diametre: M5
Longueur

Longueur

Comment mesurer la longueur d'une vis ?

La longueur d'une vis à tête fraisée se mesure avec la tête. Pour toutes les autres têtes, la longueur se mesure sous tête.: 20
Filetage: Filetage total
Matiere: Acier
CLASSE

CLASSE

Les classes mécaniques courantes des vis selon la norme ISO 898-1

Signification de la classe 8.8 :

Le premier chiffre (8) indique la résistance à la traction ultime du matériau, exprimée en centaines de MPa (mégapascals).

Ici, 8 × 100 = 800 MPa de résistance à la traction ultime.

Le second chiffre (8) indique le rapport entre la limite d’élasticité et la résistance à la traction ultime, multiplié par 10.

Ici, 8 signifie que la limite d’élasticité est 0,8 fois la résistance ultime.

Donc, limite d’élasticité = 0,8 × 800 MPa = 640 MPa.

Classes mécaniques des vis (exemples fréquents)

Classe Résistance à la traction (MPa) Limite d’élasticité (MPa) Usage typique

4.6 400 0,6 × 400 = 240 Vis faible résistance, usage léger

5.6 500 0,6 × 500 = 300 Usage général faible à moyen

8.8 800 0,8 × 800 = 640 Haute résistance, mécanique, construction

10.9 1000 0,9 × 1000 = 900 Très haute résistance, applications exigeantes

12.9 1200 0,9 × 1200 = 1080 Ultra haute résistance, usage industriel lourd

Explications supplémentaires :

Résistance à la traction ultime : charge maximale que la vis peut supporter avant rupture.

Limite d’élasticité : charge maximale avant déformation plastique (permanente et irréversible).

Plus la classe est élevée, plus la vis est résistante, mais aussi souvent plus cassante (peut se casser soudainement sans beaucoup se plier).

Les classes plus basses sont utilisées pour des assemblages moins soumis à de fortes contraintes.

Vis sans marquage = classe 4.6 ou équivalent (généralement)

En général, une vis non marquée est une vis basse résistance, souvent en acier doux ou acier standard.

Elle peut correspondre à une classe 4.6 (résistance à la traction ~400 MPa, limite d’élasticité ~240 MPa) ou parfois même inférieure.

Ces vis conviennent pour des assemblages non soumis à de fortes contraintes mécaniques.

Pourquoi ?

Les vis de classes plus élevées (8.8, 10.9, 12.9, etc.) sont obligatoirement marquées pour garantir leur qualité et traçabilité.

L’absence de marquage signifie souvent une vis non normalisée ou de qualité basique.: CLASSE Classe 8.8
Revetement de surface: ZINGUE Blanc
Couleur: Gris
Empreinte: Hexagonal creux
DIMENSION Empreinte: Clé de 4 HC4
Pas: Pas standard de 80
Norme: DIN 912 ISO 4762
Famille de produits: Vis métaux
Famille sous produits: Tête CHC BTR BTR
POIDS à LA pièce: 4.1 GR
Filet: Métaux

En stock 45264 Produits

ean13 3663072477681

Description

Vis métaux CHC BTR M5X20 Filetage total Classe 8.8 Clé de 4 HC4 Acier zingué
Diametre = M5, Longueur = 20, Revetement De Surface = Zingue Blanc, Famille Sous Produits = Tete CHC BTR, Classe = 8.8, Matiere = Acier, Pas = Pas standard de 80, Empreinte = Hexagonal creux, Norme = DIN 912 ISO 4762, Famille De Produits = Vis Metaux, Dimensions Empreinte = HC4

Guide dimensionnel (en mm)

Diamètre	M1.4	M1.6	M2	M2.5	M3	M4	M5	M6	M7	M8	M10	M12	M14	M16	M18	M20	M22	M24	M27	M30	M33	M36	M42	M48	M56
Clef de	1.3	1.5	1.5	2	2.5	3	4	5	6	6	8	10	12	14	14	17	17	19	19	22	24	27	32	36	41
Diametre tete	2.6	3	3.8	4.5	5.5	7	8.5	10	12	13	16	18	21	24	27	30	33	36	40	45	50	54	63	72	84
Epaisseur tete	1.4	1.6	2	2.5	3	4	5	6	7	8	10	12	14	16	18	20	22	24	27	30	33	36	42	48	56

Autre références : 3617501188525 YVISCHC520ZN VIS_CHC_M5 1021808 VISS0228 1140001 8648103 VIS5X20 101593 9A-1503002 VISS00097 5s0110121 200076 1402000083 1513-000059 56305020.1 CHC05X20Z A100109 VCHC05*20 BO709 15218 9960515 VI710520 X314000217 LN01 316 11117 2200596 a002393 020389 CHC5-20 1313156 16-180100503 VISMXCHC5/20 04VCHZ0520 642-0407-6 1002023 a002393 825122 101210-0112 3663072477681

Cas d'utilisation

CLAUDE C. (vis-express.fr)
12/07/2026

Utilisé pour fixer les rails aluminium 2040, pour fabriquer une CNC

Adrien B. (vis-express.fr)
20/04/2025

ce produit servira à relier les 2 parties d'un support de qrcode afin ded le fixer à un guidon. la marque est: 3DSN (3design.gp)<br /> le model est: support de qr code et est vendu sur le site internet mécagp.shop qui est temporairement fermé mais réouvre le 1er mai.

M\'hamed M. (vis-express.fr)
16/02/2025

Pour fixer un redresseur d'électricité C'est pour une moto, BMW R60/5 de 1973

David L. (vis-express.fr)
29/12/2024

Assemblage d'un volant 3 branches sur un moyeu simucube
