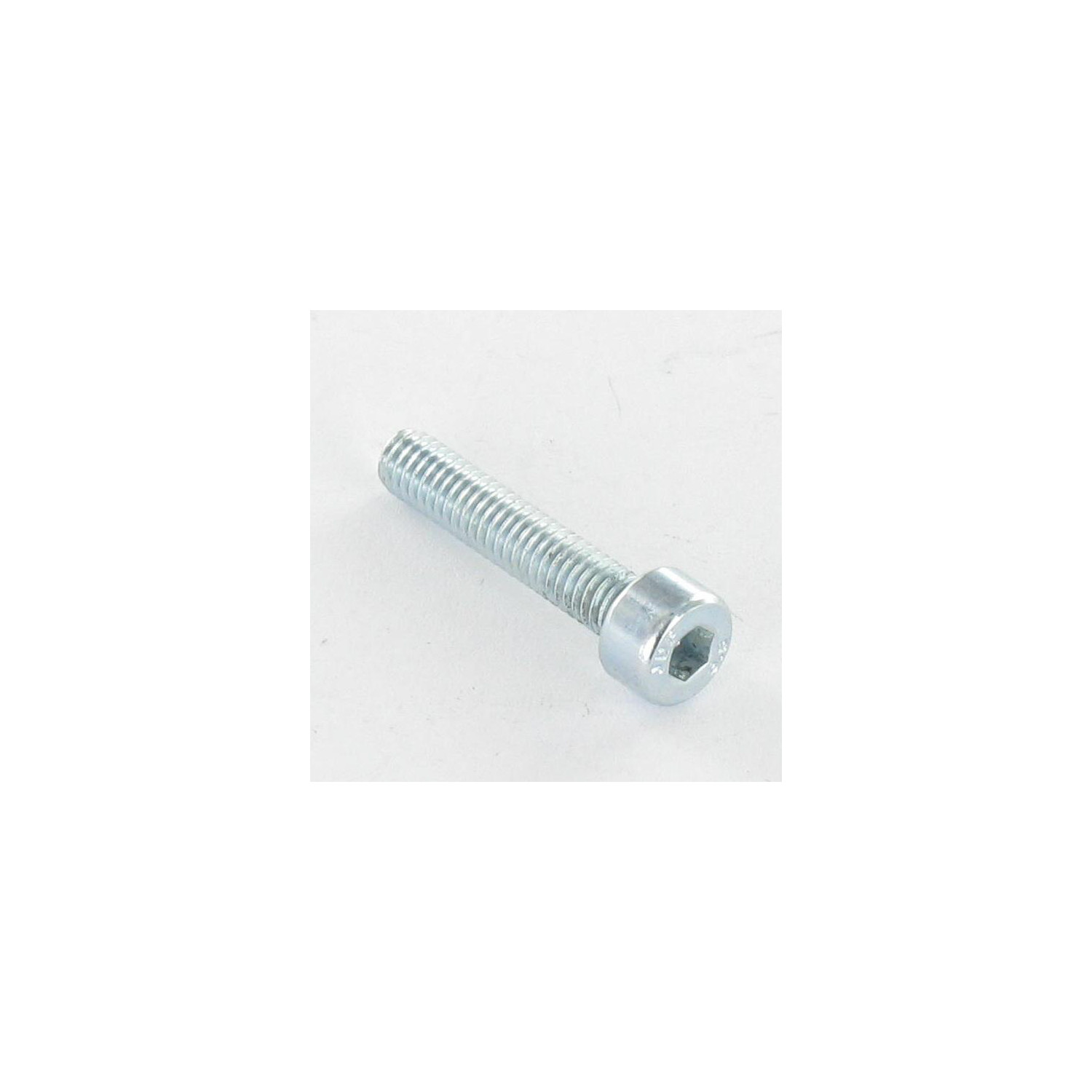

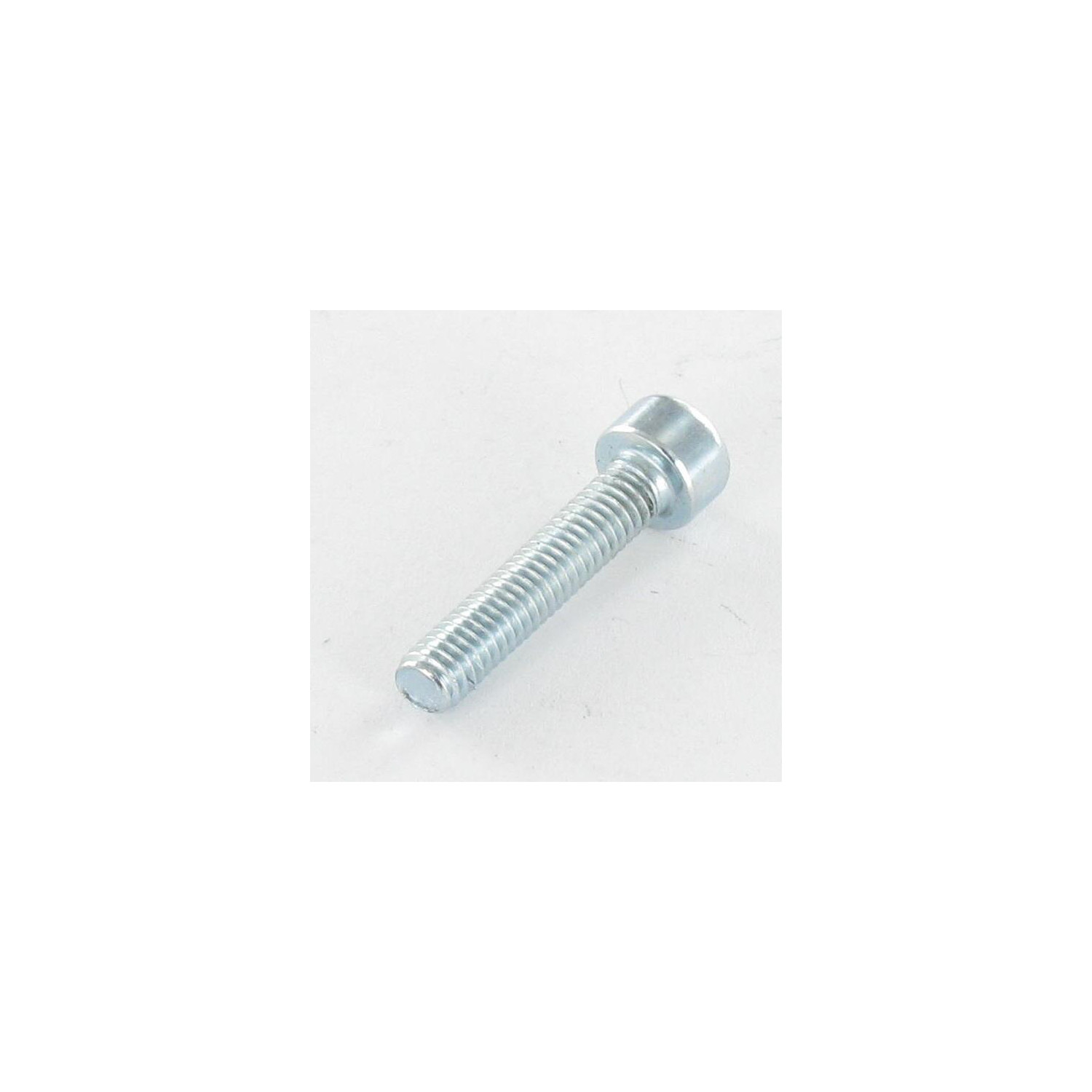

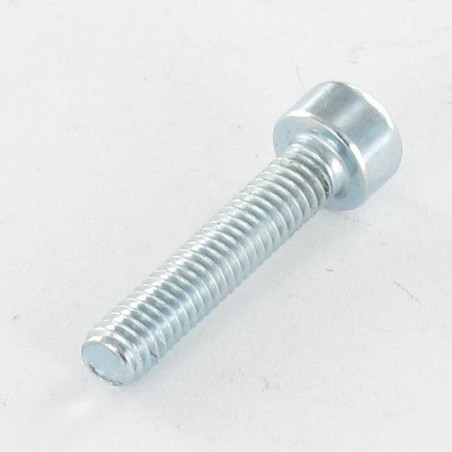

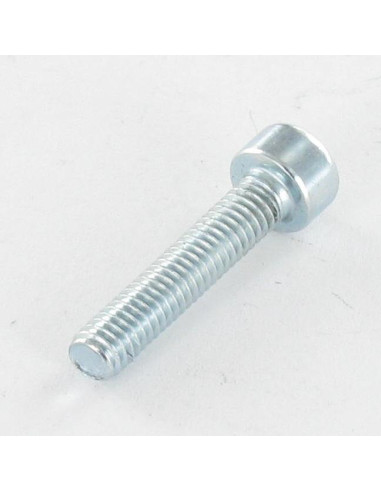

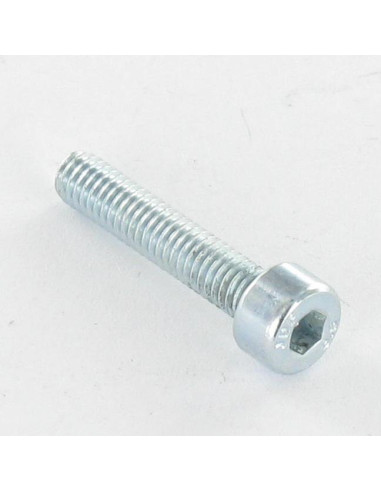

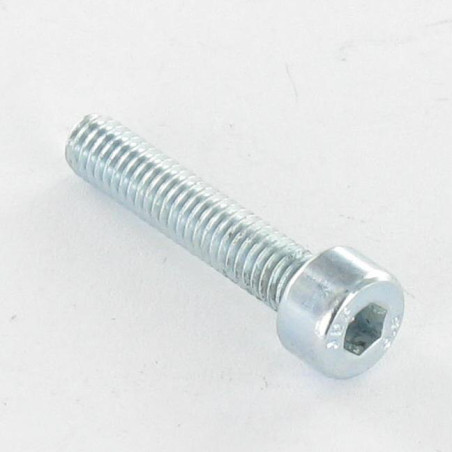

1 x Vis métaux CHC BTR M20X60 Filetage total Classe 8.8 Clé de 17 HC17 Acier zingué

1 x Vis métaux CHC BTR M20X60 Filetage total Classe 8.8 Clé de 17 HC17 Acier zingué

Name: 1 x Vis métaux CHC BTR M20X60 Filetage total Classe 8.8 Clé de 17 HC17 Acier zingué
Brand: Vis-express.be - Visserie et Boulonnerie
SKU: 4620206002
Price: 4.66 EUR
Availability: InStock

Référence 4620206002_1

En stock 474 Pièces

4,66 € TTC

PRIX DÉGRESSIF PAR QUANTITÉ

Nombre de pièces	1	5	10	25
Prix (€ TTC)	4,66 €	9,56 €	19,06 €	43,44 €

DIN 912 ISO 4762 - Vis métaux CHC BTR M20X60 Filetage total Classe 8.8 Clé de 17 HC17 Acier zingué

Conditionnement

1 pièce
5 pieces
10 pièces
25 pieces

Dimensions indiquées en millimètres (mm)

Détails du produit

Diametre: M20
Longueur

Longueur

Comment mesurer la longueur d'une vis ?

La longueur d'une vis à tête fraisée se mesure avec la tête. Pour toutes les autres têtes, la longueur se mesure sous tête.: 60
Filetage: Filetage total
Matiere: Acier
CLASSE

CLASSE

Les classes mécaniques courantes des vis selon la norme ISO 898-1

Signification de la classe 8.8 :

Le premier chiffre (8) indique la résistance à la traction ultime du matériau, exprimée en centaines de MPa (mégapascals).

Ici, 8 × 100 = 800 MPa de résistance à la traction ultime.

Le second chiffre (8) indique le rapport entre la limite d’élasticité et la résistance à la traction ultime, multiplié par 10.

Ici, 8 signifie que la limite d’élasticité est 0,8 fois la résistance ultime.

Donc, limite d’élasticité = 0,8 × 800 MPa = 640 MPa.

Classes mécaniques des vis (exemples fréquents)

Classe Résistance à la traction (MPa) Limite d’élasticité (MPa) Usage typique

4.6 400 0,6 × 400 = 240 Vis faible résistance, usage léger

5.6 500 0,6 × 500 = 300 Usage général faible à moyen

8.8 800 0,8 × 800 = 640 Haute résistance, mécanique, construction

10.9 1000 0,9 × 1000 = 900 Très haute résistance, applications exigeantes

12.9 1200 0,9 × 1200 = 1080 Ultra haute résistance, usage industriel lourd

Explications supplémentaires :

Résistance à la traction ultime : charge maximale que la vis peut supporter avant rupture.

Limite d’élasticité : charge maximale avant déformation plastique (permanente et irréversible).

Plus la classe est élevée, plus la vis est résistante, mais aussi souvent plus cassante (peut se casser soudainement sans beaucoup se plier).

Les classes plus basses sont utilisées pour des assemblages moins soumis à de fortes contraintes.

Vis sans marquage = classe 4.6 ou équivalent (généralement)

En général, une vis non marquée est une vis basse résistance, souvent en acier doux ou acier standard.

Elle peut correspondre à une classe 4.6 (résistance à la traction ~400 MPa, limite d’élasticité ~240 MPa) ou parfois même inférieure.

Ces vis conviennent pour des assemblages non soumis à de fortes contraintes mécaniques.

Pourquoi ?

Les vis de classes plus élevées (8.8, 10.9, 12.9, etc.) sont obligatoirement marquées pour garantir leur qualité et traçabilité.

L’absence de marquage signifie souvent une vis non normalisée ou de qualité basique.: CLASSE Classe 8.8
Revetement de surface: ZINGUE Blanc
Couleur: Gris
Empreinte: Hexagonal creux
DIMENSION Empreinte: Clé de 17 HC17
Pas: Pas standard de 250
Norme: DIN 912 ISO 4762
Famille de produits: Vis métaux
Famille sous produits: Tête CHC BTR BTR
POIDS à LA pièce: 194 GR
Filet: Métaux

En stock 474 Produits

ean13 3663072104181

Description

Vis métaux CHC BTR M20X60 Filetage total Classe 8.8 Clé de 17 HC17 Acier zingué
Diametre = M20, Longueur = 60, Revetement De Surface = Zingue Blanc, Famille Sous Produits = Tete CHC BTR, Classe = 8.8, Matiere = Acier, Pas = Pas standard de 250, Empreinte = Hexagonal creux, Norme = DIN 912 ISO 4762, Famille De Produits = Vis Metaux, Dimensions Empreinte = HC17

Guide dimensionnel (en mm)

Diamètre	M1.4	M1.6	M2	M2.5	M3	M4	M5	M6	M7	M8	M10	M12	M14	M16	M18	M20	M22	M24	M27	M30	M33	M36	M42	M48	M56
Clef de	1.3	1.5	1.5	2	2.5	3	4	5	6	6	8	10	12	14	14	17	17	19	19	22	24	27	32	36	41
Diametre tete	2.6	3	3.8	4.5	5.5	7	8.5	10	12	13	16	18	21	24	27	30	33	36	40	45	50	54	63	72	84
Epaisseur tete	1.4	1.6	2	2.5	3	4	5	6	7	8	10	12	14	16	18	20	22	24	27	30	33	36	42	48	56

Autre références : 3617501755246 VCHCM20X60AZ PMM1902 3663072104181

Classe	Résistance à la traction (MPa)	Limite d’élasticité (MPa)	Usage typique
4.6	400	0,6 × 400 = 240	Vis faible résistance, usage léger
5.6	500	0,6 × 500 = 300	Usage général faible à moyen
8.8	800	0,8 × 800 = 640	Haute résistance, mécanique, construction
10.9	1000	0,9 × 1000 = 900	Très haute résistance, applications exigeantes
12.9	1200	0,9 × 1200 = 1080	Ultra haute résistance, usage industriel lourd
