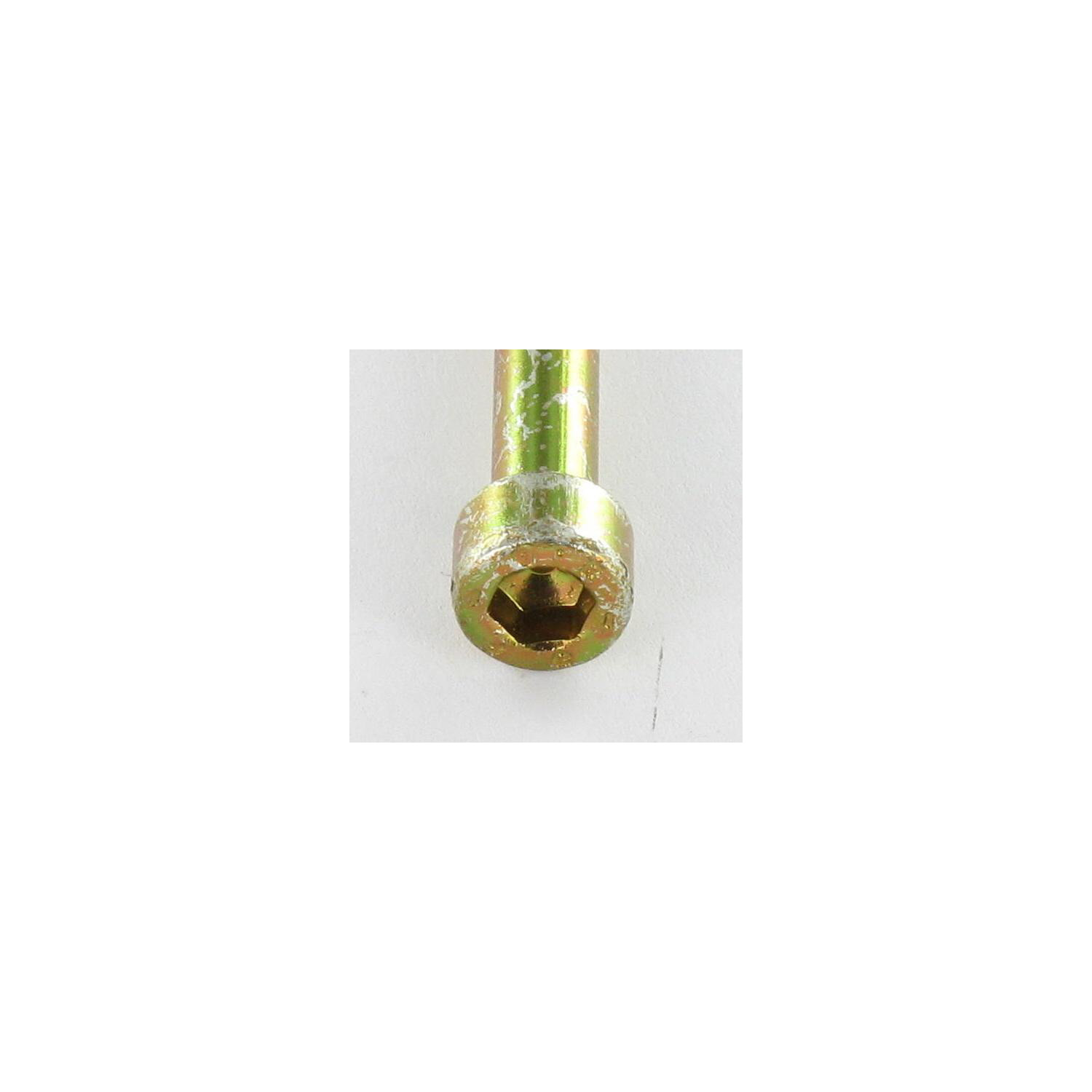

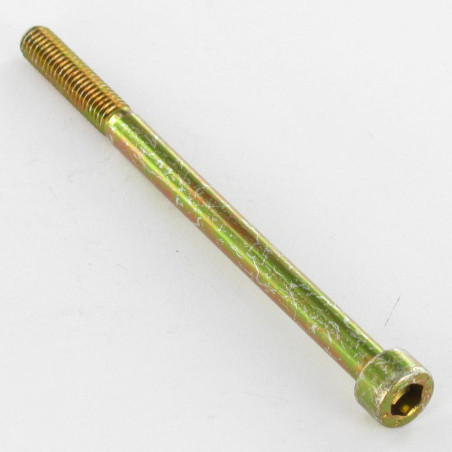

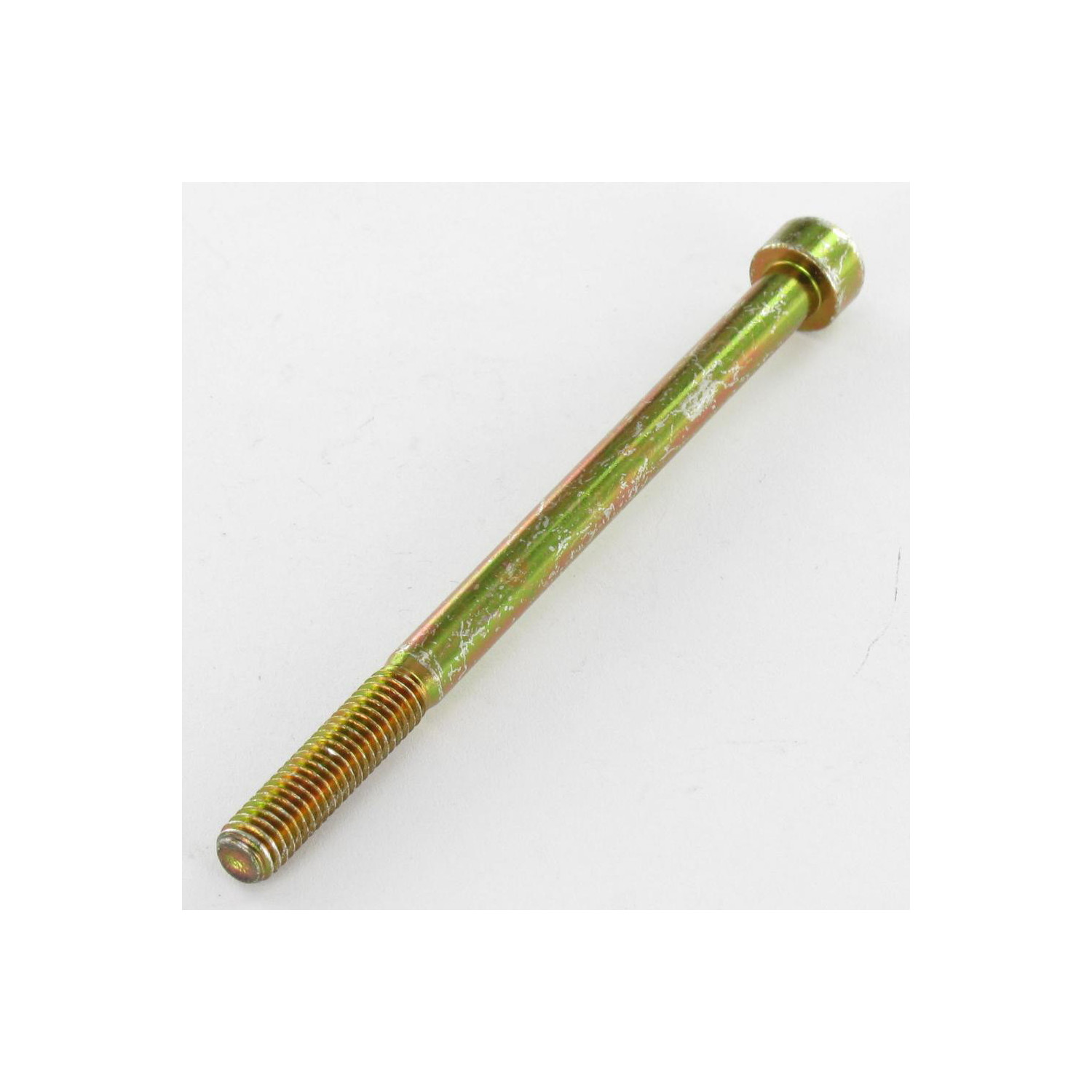

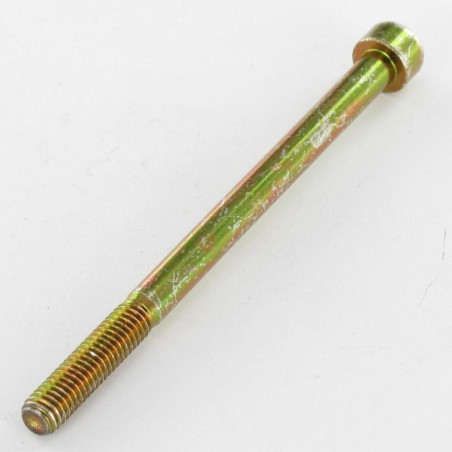

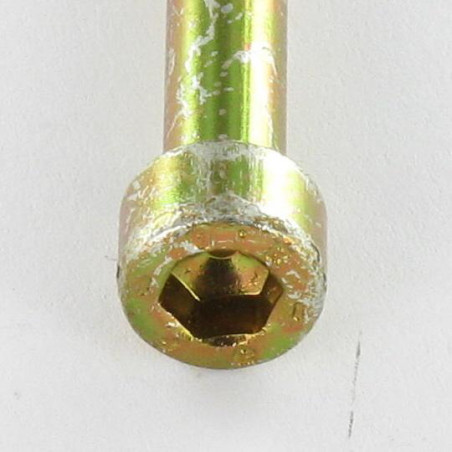

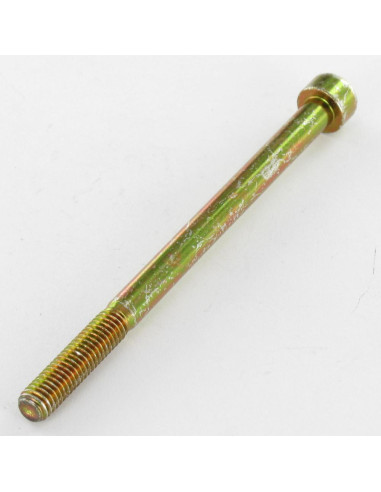

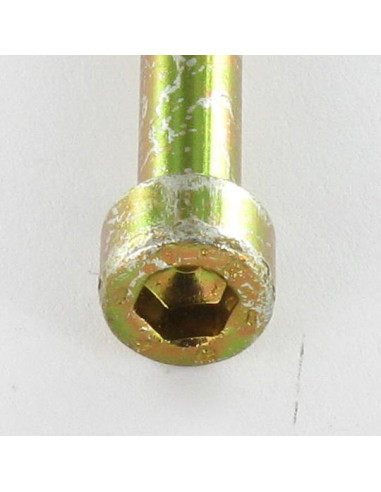

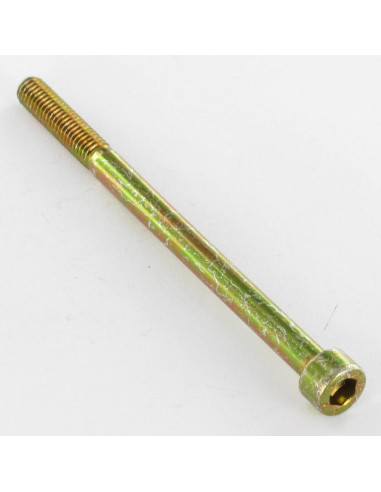

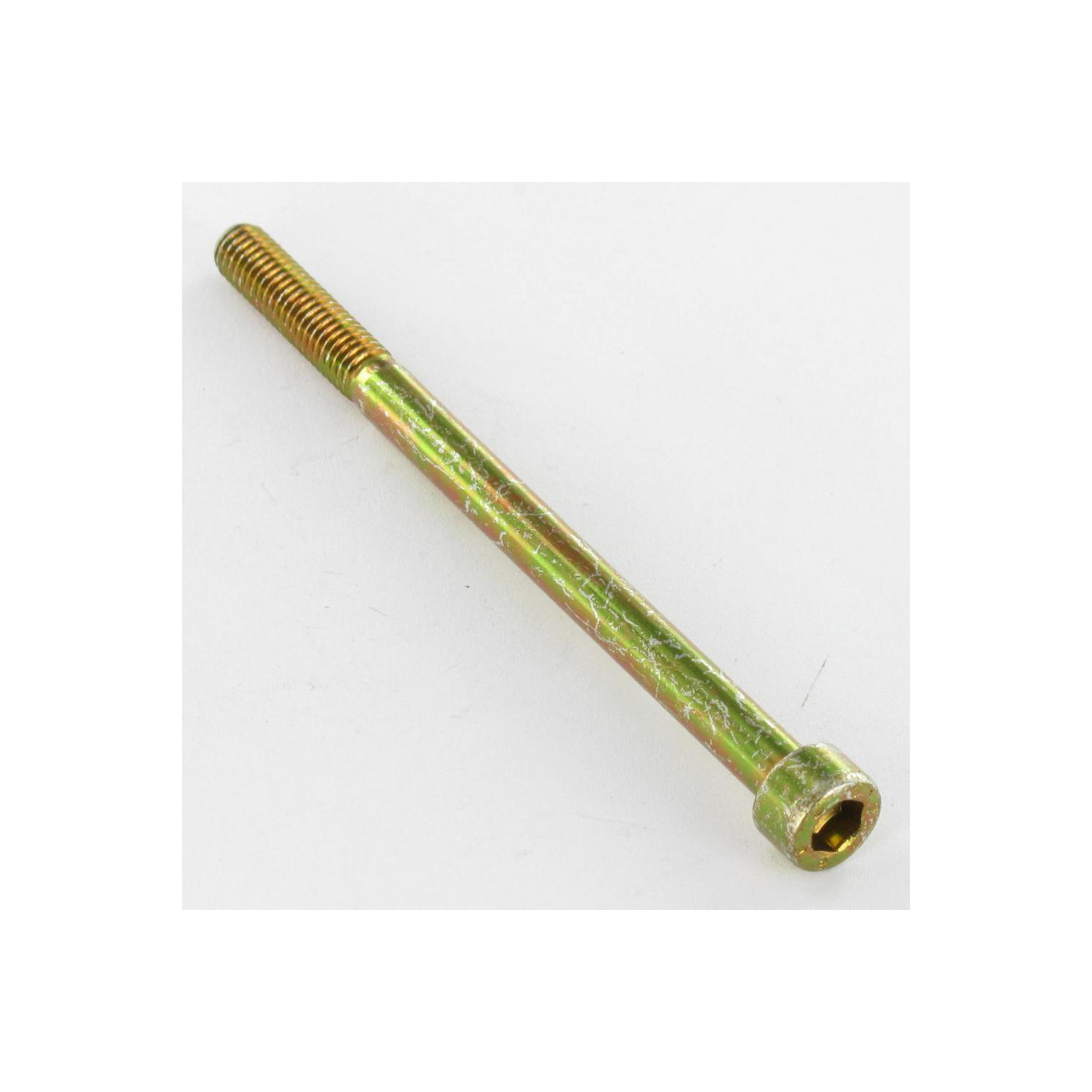

1 x Vis métaux CHC BTR M5X50 Filetée sur 22 Classe 8.8 Clé de 4 HC4 Bichromaté

Name: 1 x Vis métaux CHC BTR M5X50 Filetée sur 22 Classe 8.8 Clé de 4 HC4 Bichromaté
Brand: Vis-express.be - Visserie et Boulonnerie
SKU: 4623505003
Price: 4.1 EUR
Availability: InStock

Référence 4623505003_1

En Stock 48497 Pièces

4,10 € TTC 4,66 € -12%

PRIX DÉGRESSIF PAR QUANTITÉ

Nombre de pièces	1	10	30	200
Prix (€ TTC)	4,10 €	8,20 €	9,90 €	33,65 €

DIN 912 ISO 4762 - Vis métaux CHC BTR M5X50 Filetée sur 22 Classe 8.8 Clé de 4 HC4 Bichromaté

Conditionnement

1 pièce
10 pièces
30 pièces
200 pièces

Dimensions indiquées en millimètres (mm)

Détails du produit

Diametre: M5
Longueur

Longueur

Comment mesurer la longueur d'une vis ?

La longueur d'une vis à tête fraisée se mesure avec la tête. Pour toutes les autres têtes, la longueur se mesure sous tête.: 50
Matiere: Acier
CLASSE

CLASSE

Les classes mécaniques courantes des vis selon la norme ISO 898-1

Signification de la classe 8.8 :

Le premier chiffre (8) indique la résistance à la traction ultime du matériau, exprimée en centaines de MPa (mégapascals).

Ici, 8 × 100 = 800 MPa de résistance à la traction ultime.

Le second chiffre (8) indique le rapport entre la limite d’élasticité et la résistance à la traction ultime, multiplié par 10.

Ici, 8 signifie que la limite d’élasticité est 0,8 fois la résistance ultime.

Donc, limite d’élasticité = 0,8 × 800 MPa = 640 MPa.

Classes mécaniques des vis (exemples fréquents)

Classe Résistance à la traction (MPa) Limite d’élasticité (MPa) Usage typique

4.6 400 0,6 × 400 = 240 Vis faible résistance, usage léger

5.6 500 0,6 × 500 = 300 Usage général faible à moyen

8.8 800 0,8 × 800 = 640 Haute résistance, mécanique, construction

10.9 1000 0,9 × 1000 = 900 Très haute résistance, applications exigeantes

12.9 1200 0,9 × 1200 = 1080 Ultra haute résistance, usage industriel lourd

Explications supplémentaires :

Résistance à la traction ultime : charge maximale que la vis peut supporter avant rupture.

Limite d’élasticité : charge maximale avant déformation plastique (permanente et irréversible).

Plus la classe est élevée, plus la vis est résistante, mais aussi souvent plus cassante (peut se casser soudainement sans beaucoup se plier).

Les classes plus basses sont utilisées pour des assemblages moins soumis à de fortes contraintes.

Vis sans marquage = classe 4.6 ou équivalent (généralement)

En général, une vis non marquée est une vis basse résistance, souvent en acier doux ou acier standard.

Elle peut correspondre à une classe 4.6 (résistance à la traction ~400 MPa, limite d’élasticité ~240 MPa) ou parfois même inférieure.

Ces vis conviennent pour des assemblages non soumis à de fortes contraintes mécaniques.

Pourquoi ?

Les vis de classes plus élevées (8.8, 10.9, 12.9, etc.) sont obligatoirement marquées pour garantir leur qualité et traçabilité.

L’absence de marquage signifie souvent une vis non normalisée ou de qualité basique.: Classe 8.8
Revetement de surface: Bichromaté
Couleur: Jaune
Empreinte: Hexagonal creux
DIMENSION Empreinte: Clé de 4 HC4
Pas: Pas standard de 80
Norme: DIN 912 ISO 4762
Famille de produits: Vis métaux
POIDS à LA pièce: 8.5 GR
Filet: Métaux
Forme tete: Tête CHC BTR BTR
Diametre en mm: 4.976 - 4.826

En stock 48497 Produits

ean13 3663072108820

Description

Vis métaux CHC BTR M5X50 Filetée sur 22 Classe 8.8 Clé de 4 HC4 Bichromaté
Diametre = M5, Longueur = 50, Revetement De Surface = Bichromate, Famille Sous Produits = Tete CHC BTR, Classe = 8.8, Matiere = Acier, Pas = Pas standard de 80, Empreinte = Hexagonal creux, Norme = DIN 912 ISO 4762, Famille De Produits = Vis Metaux, Dimensions Empreinte = HC4

Guide dimensionnel (en mm)

Diamètre	M1.4	M1.6	M2	M2.5	M3	M4	M5	M6	M7	M8	M10	M12	M14	M16	M18	M20	M22	M24	M27	M30	M33	M36	M42	M48	M56
Clef de	1.3	1.5	1.5	2	2.5	3	4	5	6	6	8	10	12	14	14	17	17	19	19	22	24	27	32	36	41
Diametre tete	2.6	3	3.8	4.5	5.5	7	8.5	10	12	13	16	18	21	24	27	30	33	36	40	45	50	54	63	72	84
Epaisseur tete	1.4	1.6	2	2.5	3	4	5	6	7	8	10	12	14	16	18	20	22	24	27	30	33	36	42	48	56
Partie filetee	14	15	16	17	18	20	22	24	26	28	32	36	40	44	48	52	56	60	66	72	78	84	96	108	124

Autre références : 3617501130678 310281000 53567-5X50 53567-5X50 1944 1944 VIS0162 250191 1944 B070009 4F40205050 3663072108820

Classe	Résistance à la traction (MPa)	Limite d’élasticité (MPa)	Usage typique
4.6	400	0,6 × 400 = 240	Vis faible résistance, usage léger
5.6	500	0,6 × 500 = 300	Usage général faible à moyen
8.8	800	0,8 × 800 = 640	Haute résistance, mécanique, construction
10.9	1000	0,9 × 1000 = 900	Très haute résistance, applications exigeantes
12.9	1200	0,9 × 1200 = 1080	Ultra haute résistance, usage industriel lourd
