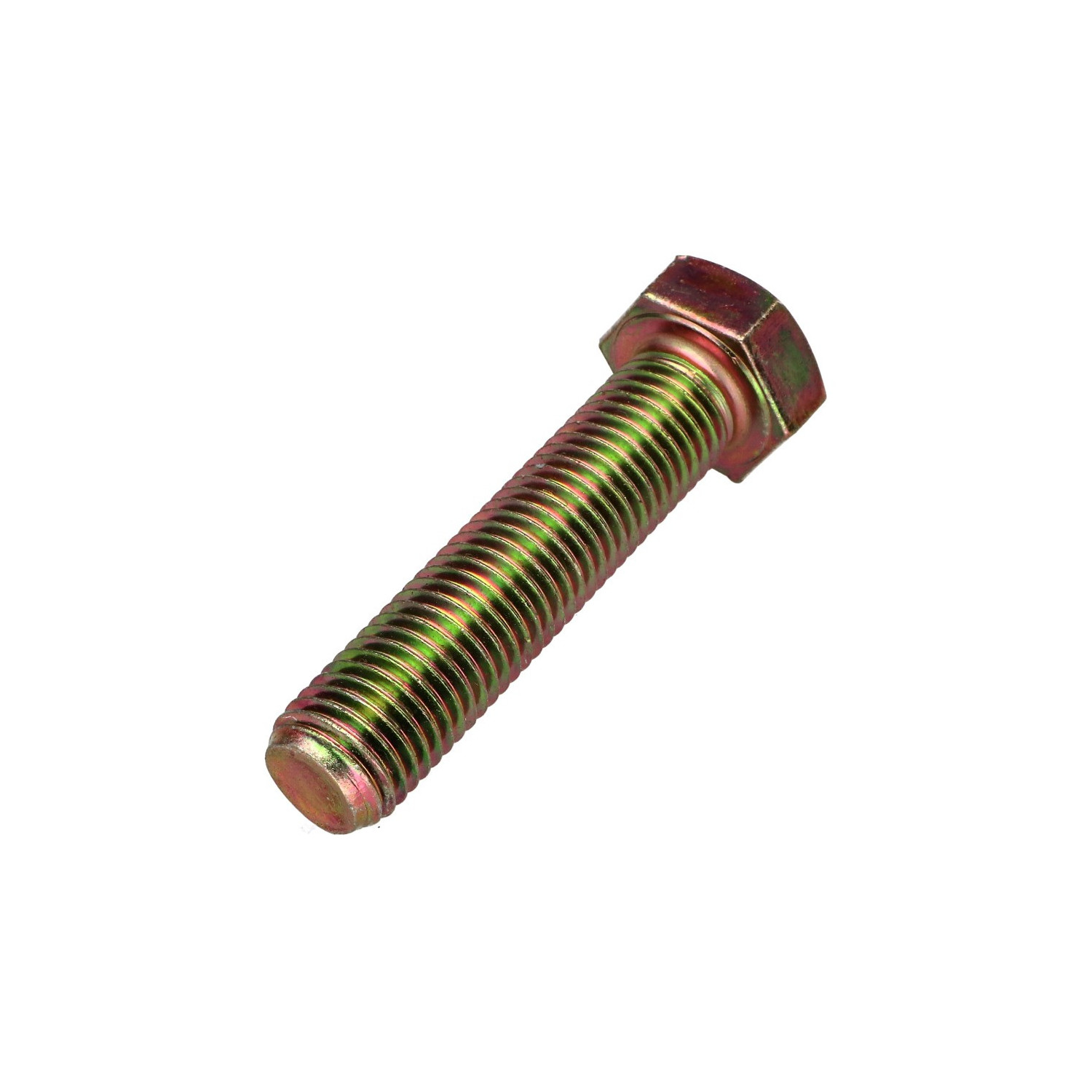

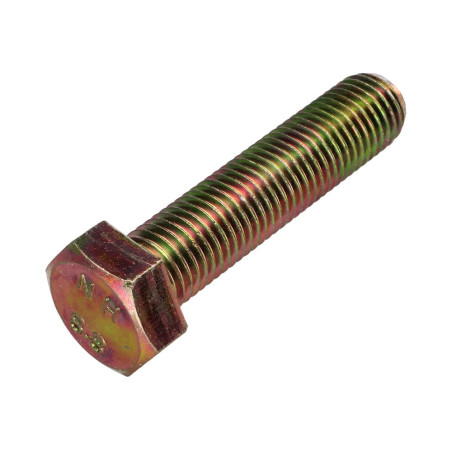

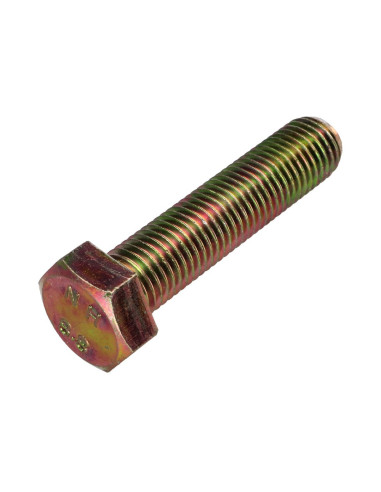

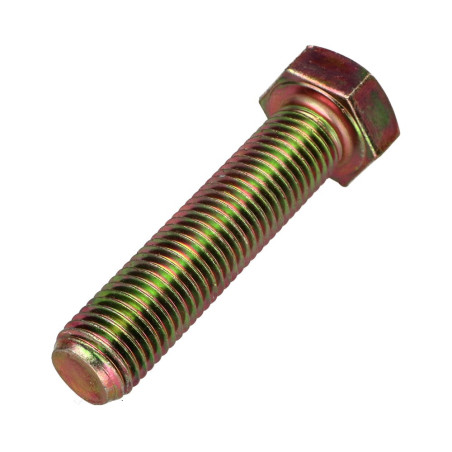

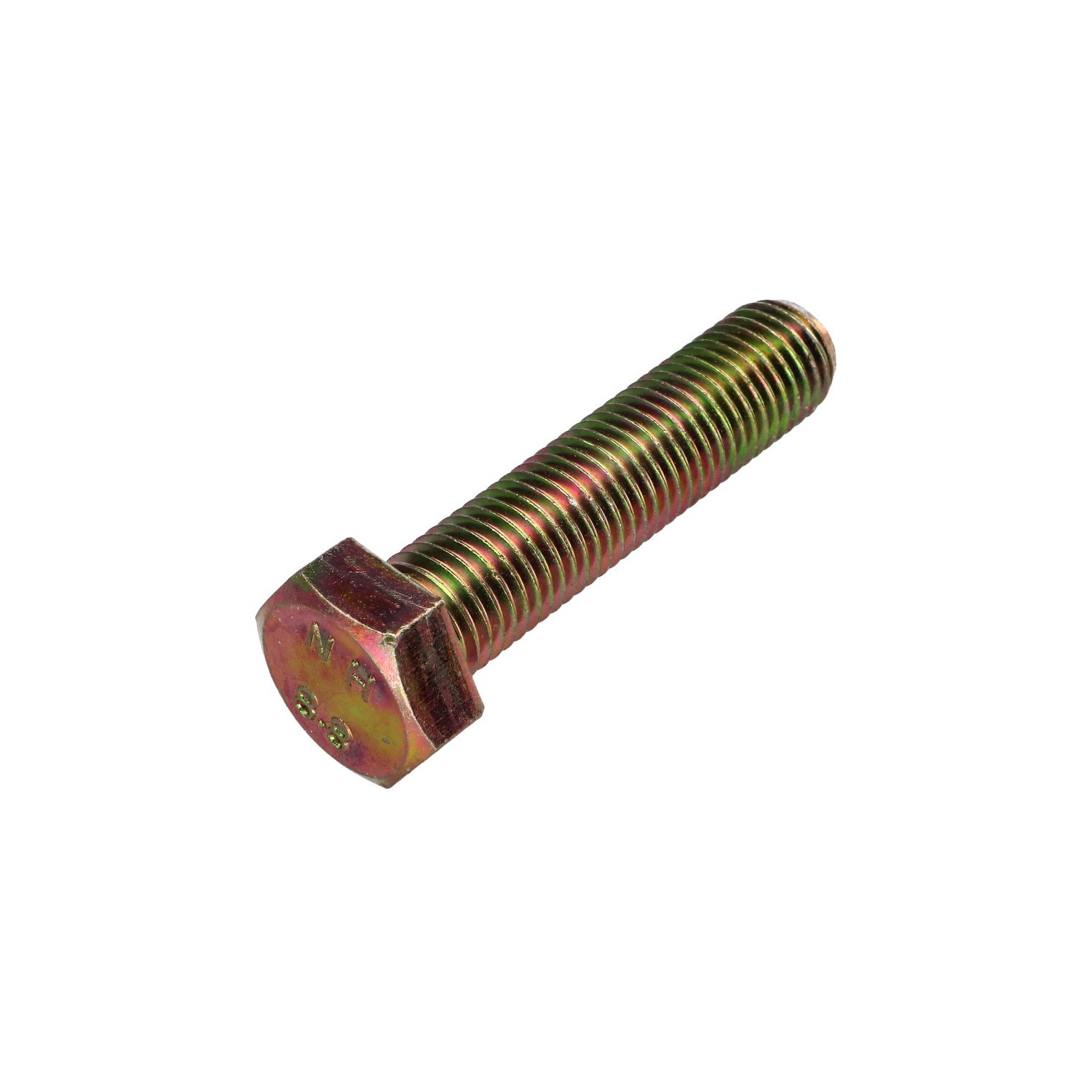

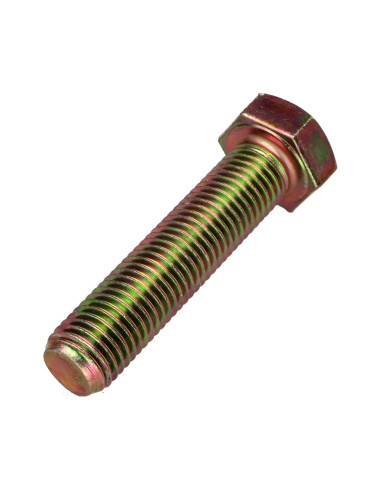

1 x Vis métaux Tête hexagonale TH M20X70 Classe 8.8 Bichromaté

Name: 1 x Vis métaux Tête hexagonale TH M20X70 Classe 8.8 Bichromaté
Brand: Vis-express.be - Visserie et Boulonnerie
SKU: 4108207003
Price: 4.1 EUR
Availability: InStock

Référence 4108207003_1

En Stock 918 Pièces

4,10 € TTC 4,66 € -12%

PRIX DÉGRESSIF PAR QUANTITÉ

Nombre de pièces	1	5	10	25
Prix (€ TTC)	4,10 €	8,20 €	16,29 €	40,78 €

ISO 4017 - Vis métaux Tête hexagonale TH M20X70 Classe 8.8 Bichromaté

Conditionnement

1 pièce
5 pieces
10 pièces
25 pieces

Dimensions indiquées en millimètres (mm)

Détails du produit

Diametre: M20
Longueur

Longueur

Comment mesurer la longueur d'une vis ?

La longueur d'une vis à tête fraisée se mesure avec la tête. Pour toutes les autres têtes, la longueur se mesure sous tête.: 70
Matiere: Acier
CLASSE

CLASSE

Les classes mécaniques courantes des vis selon la norme ISO 898-1

Signification de la classe 8.8 :

Le premier chiffre (8) indique la résistance à la traction ultime du matériau, exprimée en centaines de MPa (mégapascals).

Ici, 8 × 100 = 800 MPa de résistance à la traction ultime.

Le second chiffre (8) indique le rapport entre la limite d’élasticité et la résistance à la traction ultime, multiplié par 10.

Ici, 8 signifie que la limite d’élasticité est 0,8 fois la résistance ultime.

Donc, limite d’élasticité = 0,8 × 800 MPa = 640 MPa.

Classes mécaniques des vis (exemples fréquents)

Classe Résistance à la traction (MPa) Limite d’élasticité (MPa) Usage typique

4.6 400 0,6 × 400 = 240 Vis faible résistance, usage léger

5.6 500 0,6 × 500 = 300 Usage général faible à moyen

8.8 800 0,8 × 800 = 640 Haute résistance, mécanique, construction

10.9 1000 0,9 × 1000 = 900 Très haute résistance, applications exigeantes

12.9 1200 0,9 × 1200 = 1080 Ultra haute résistance, usage industriel lourd

Explications supplémentaires :

Résistance à la traction ultime : charge maximale que la vis peut supporter avant rupture.

Limite d’élasticité : charge maximale avant déformation plastique (permanente et irréversible).

Plus la classe est élevée, plus la vis est résistante, mais aussi souvent plus cassante (peut se casser soudainement sans beaucoup se plier).

Les classes plus basses sont utilisées pour des assemblages moins soumis à de fortes contraintes.

Vis sans marquage = classe 4.6 ou équivalent (généralement)

En général, une vis non marquée est une vis basse résistance, souvent en acier doux ou acier standard.

Elle peut correspondre à une classe 4.6 (résistance à la traction ~400 MPa, limite d’élasticité ~240 MPa) ou parfois même inférieure.

Ces vis conviennent pour des assemblages non soumis à de fortes contraintes mécaniques.

Pourquoi ?

Les vis de classes plus élevées (8.8, 10.9, 12.9, etc.) sont obligatoirement marquées pour garantir leur qualité et traçabilité.

L’absence de marquage signifie souvent une vis non normalisée ou de qualité basique.: Classe 8.8
Revetement de surface: Bichromaté
Couleur: Jaune
CLEF De: 30
Pas: Pas standard de 250
Norme: ISO 4017
Famille de produits: Vis métaux
Metiers: Agricole
POIDS à LA pièce: 218.73 GR
Filet: Métaux
Forme tete: Tête hexagonale
Diametre en mm: 19.956 - 19.655

En stock 918 Produits

ean13 3663072070691

Description

Vis métaux Tête hexagonale TH M20X70 Classe 8.8 Bichromaté
Diametre = M20, Longueur = 70, Revetement De Surface = Bichromate, Famille Sous Produits = Tete hexagonale, Classe = 8.8, Matiere = Acier, Pas = Pas standard de 250, Norme = ISO 4017, Famille De Produits = Vis Metaux, Metiers = Agricole

Guide dimensionnel (en mm)

Diamètre	6	8	10	12	14	16	18	20	22	24
Epaisseur tete	4	5.3	6.4	7.5	8.8	10	11.5	12.5	14	15
Surplat/clef	10	13	16	18	21	24	27	30	34	36
Pas	100	125	150	175	200	-	300

Autre références : 3473575346915 VH20070 GVH2007070AZ 9A-1504075 52564-20X70 52564-20X70 304220 MP710169 BOVB6TH20070 70000692 3663072070691

Classe	Résistance à la traction (MPa)	Limite d’élasticité (MPa)	Usage typique
4.6	400	0,6 × 400 = 240	Vis faible résistance, usage léger
5.6	500	0,6 × 500 = 300	Usage général faible à moyen
8.8	800	0,8 × 800 = 640	Haute résistance, mécanique, construction
10.9	1000	0,9 × 1000 = 900	Très haute résistance, applications exigeantes
12.9	1200	0,9 × 1200 = 1080	Ultra haute résistance, usage industriel lourd
