1 x Ecrou hexagonale M22 Classe 8 Acier brut

1 x Ecrou hexagonale M22 Classe 8 Acier brut

Name: 1 x Ecrou hexagonale M22 Classe 8 Acier brut
Brand: Vis-express.be - Visserie et Boulonnerie
SKU: 4325002201
Price: 2.06 EUR
Availability: InStock

Référence 4325002201_1

En stock 36250 Pièces

2,06 € TTC

PRIX DÉGRESSIF PAR QUANTITÉ

Nombre de pièces	1	5	10	20	80
Prix (€ TTC)	2,06 €	4,11 €	4,11 €	7,14 €	26,14 €

NFE 24032 ISO 4032,VS-ISO4032,VS4325 - Ecrou hexagonale M22 Classe 8 Acier brut

Conditionnement

1 pièce
5 pieces
10 pièces
20 pieces
80 pieces

Dimensions indiquées en millimètres (mm)

Détails du produit

Diametre: M22
Matiere: Acier
CLASSE

CLASSE

Les classes mécaniques courantes des vis selon la norme ISO 898-1

Signification de la classe 8.8 :

Le premier chiffre (8) indique la résistance à la traction ultime du matériau, exprimée en centaines de MPa (mégapascals).

Ici, 8 × 100 = 800 MPa de résistance à la traction ultime.

Le second chiffre (8) indique le rapport entre la limite d’élasticité et la résistance à la traction ultime, multiplié par 10.

Ici, 8 signifie que la limite d’élasticité est 0,8 fois la résistance ultime.

Donc, limite d’élasticité = 0,8 × 800 MPa = 640 MPa.

Classes mécaniques des vis (exemples fréquents)

Classe Résistance à la traction (MPa) Limite d’élasticité (MPa) Usage typique

4.6 400 0,6 × 400 = 240 Vis faible résistance, usage léger

5.6 500 0,6 × 500 = 300 Usage général faible à moyen

8.8 800 0,8 × 800 = 640 Haute résistance, mécanique, construction

10.9 1000 0,9 × 1000 = 900 Très haute résistance, applications exigeantes

12.9 1200 0,9 × 1200 = 1080 Ultra haute résistance, usage industriel lourd

Explications supplémentaires :

Résistance à la traction ultime : charge maximale que la vis peut supporter avant rupture.

Limite d’élasticité : charge maximale avant déformation plastique (permanente et irréversible).

Plus la classe est élevée, plus la vis est résistante, mais aussi souvent plus cassante (peut se casser soudainement sans beaucoup se plier).

Les classes plus basses sont utilisées pour des assemblages moins soumis à de fortes contraintes.

Vis sans marquage = classe 4.6 ou équivalent (généralement)

En général, une vis non marquée est une vis basse résistance, souvent en acier doux ou acier standard.

Elle peut correspondre à une classe 4.6 (résistance à la traction ~400 MPa, limite d’élasticité ~240 MPa) ou parfois même inférieure.

Ces vis conviennent pour des assemblages non soumis à de fortes contraintes mécaniques.

Pourquoi ?

Les vis de classes plus élevées (8.8, 10.9, 12.9, etc.) sont obligatoirement marquées pour garantir leur qualité et traçabilité.

L’absence de marquage signifie souvent une vis non normalisée ou de qualité basique.: CLASSE 8 (ECROU)
Couleur: Gris Acier / Noir
CLEF De: 34
Pas: Pas standard de 250
Norme: NFE 24032 ISO 4032,VS-ISO4032,VS4325
Famille de produits: Ecrou
POIDS à LA pièce: 86.6 GR

En stock 36250 Produits

ean13 3663072088320

Description

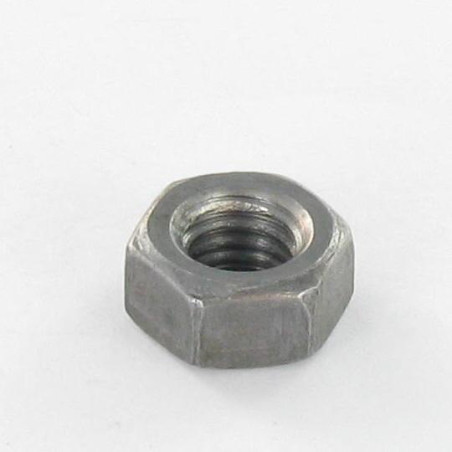

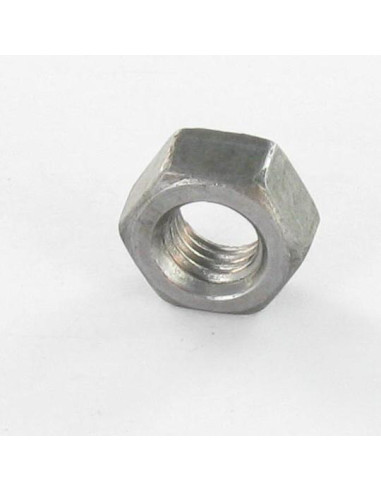

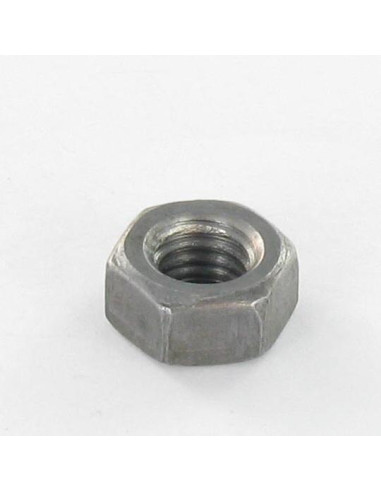

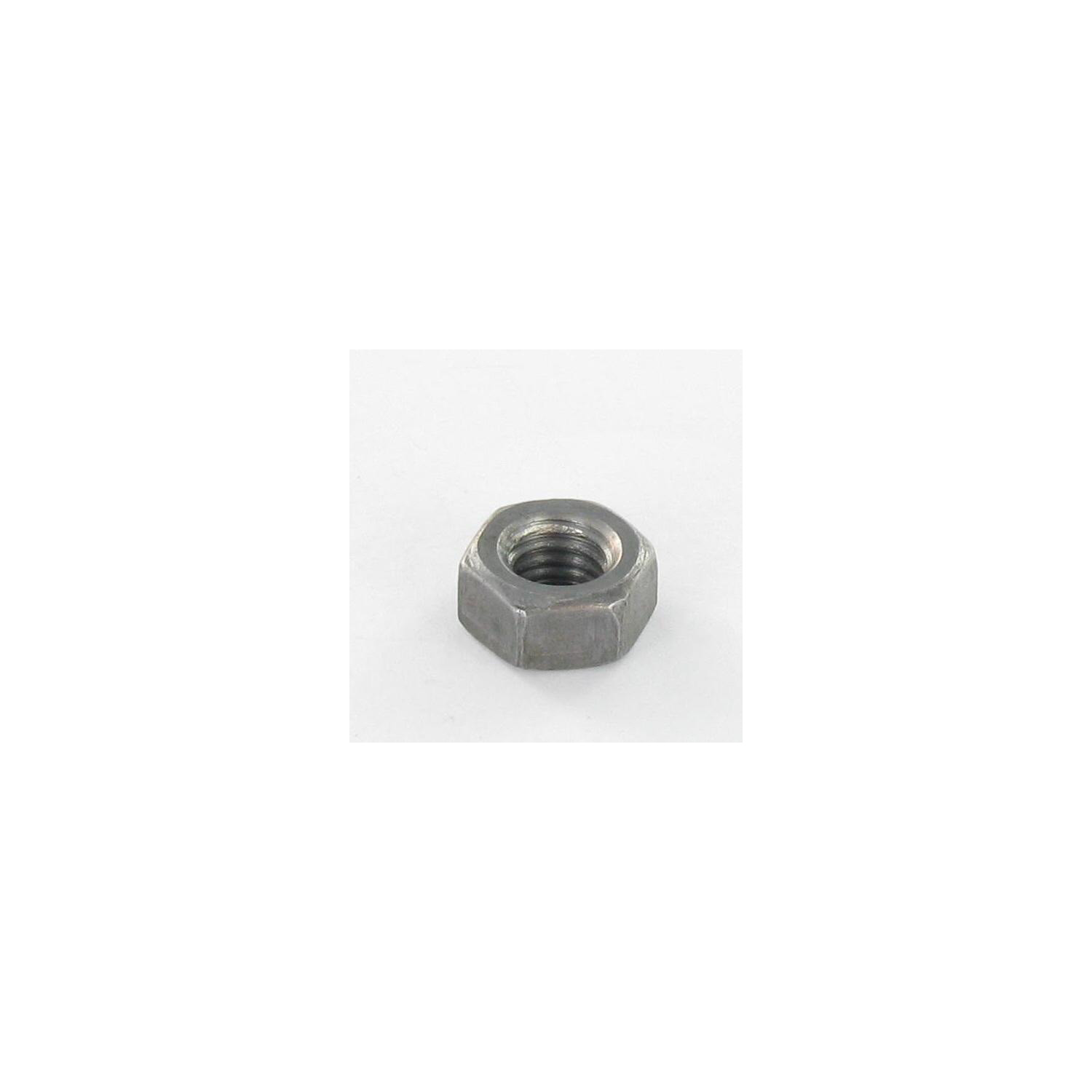

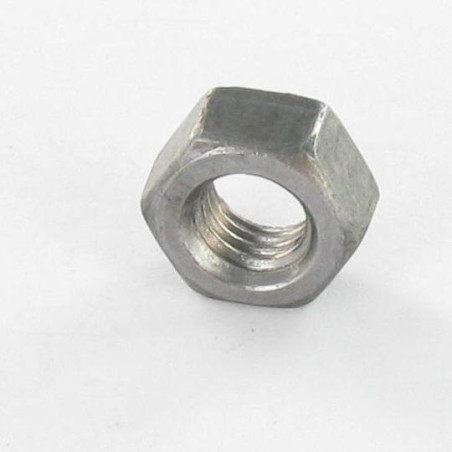

Ecrou hexagonale M22 Classe 8 Acier brut
Diametre = M22, Famille Sous Produits = Ecrou HU, Classe = Classe 8 (Ecrou), Matiere = Acier, Pas = Pas standard de 250, Norme = NFE 24032 ISO 4032,VS-ISO4032,VS4325, Famille De Produits = Ecrou

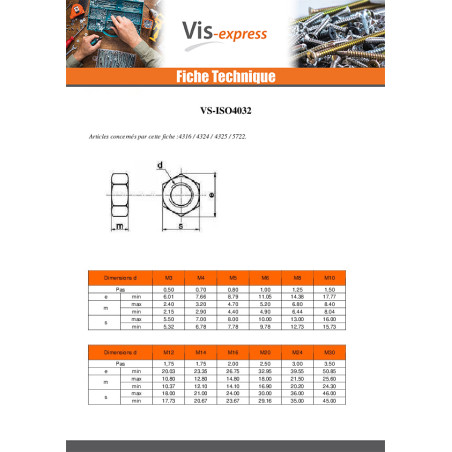

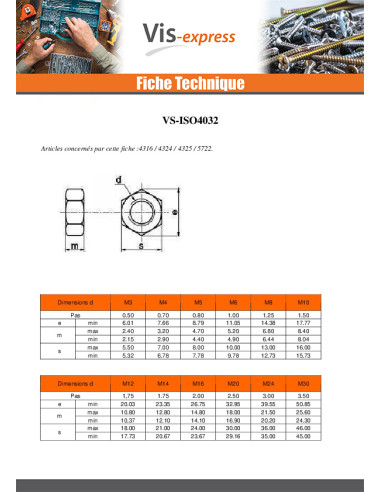

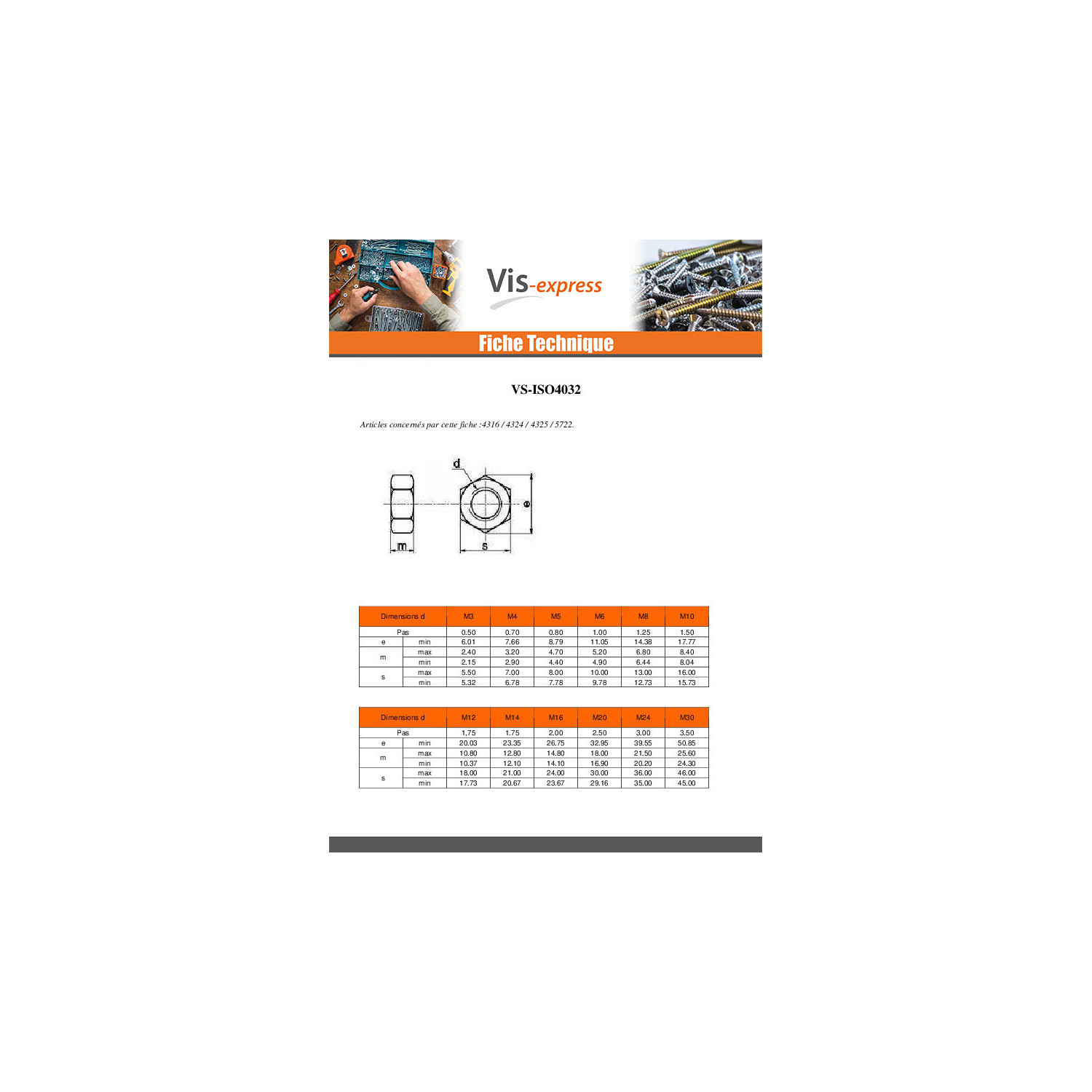

Guide dimensionnel (en mm)

Diamètre	3	4	5	6	8	10	12	14	16	18	20	22	24	27	30	33	36	39
Pas	0.5	0.7	0.8	1	1.25	1.5	1.75	2	2	2.5	2.5	2.5	3	3	3.5	3.5	4	4
Epaisseur	2.4	3.2	4.7	5.2	6.8	8.4	10.8	12.8	14.8	15.8	18	19.4	21.5	23.8	25.6	28.7	31	33.4
Surplat/clef	5.5	7	8	10	13	16	18	21	24	27	30	34	36	41	46	50	55	60

Autre références : 3473575760544 90000122 3130022B 518652 518652 13365 ECR-ACM22 EC22.8.8 0152B002203 12536 130135 1512-000039 0002948 020830 0002948 050111 934M22B8 65060111 EHU22B 130135 MP711024 00000321 S06397 151478-CH S06397 201429 168 CO230040 B40.06879 FA69520 020830 3663072088320

Cas d'utilisation

Gilbert B. (vis-express.fr)
19/11/2023

Plateau de tournage

Classe	Résistance à la traction (MPa)	Limite d’élasticité (MPa)	Usage typique
4.6	400	0,6 × 400 = 240	Vis faible résistance, usage léger
5.6	500	0,6 × 500 = 300	Usage général faible à moyen
8.8	800	0,8 × 800 = 640	Haute résistance, mécanique, construction
10.9	1000	0,9 × 1000 = 900	Très haute résistance, applications exigeantes
12.9	1200	0,9 × 1200 = 1080	Ultra haute résistance, usage industriel lourd
