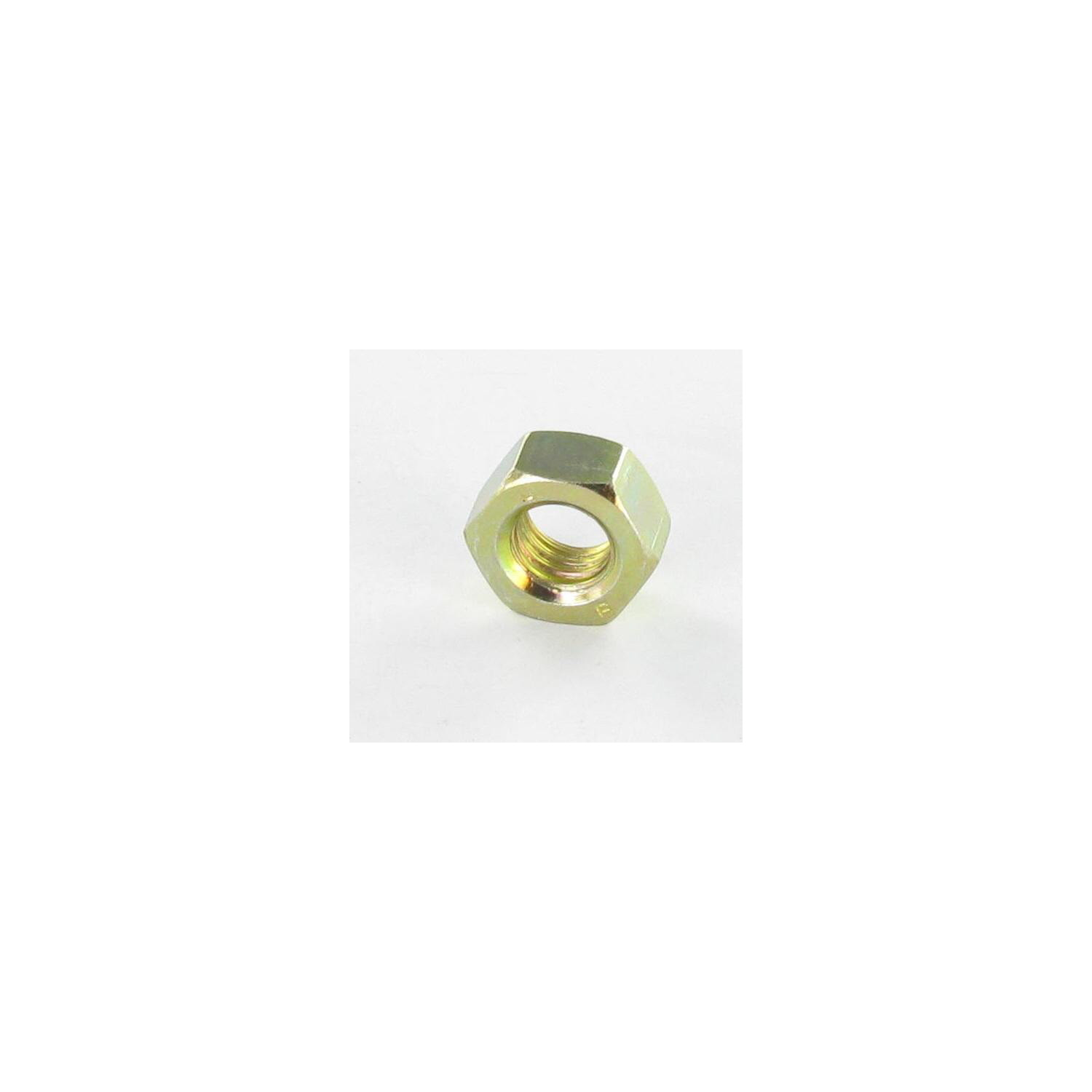

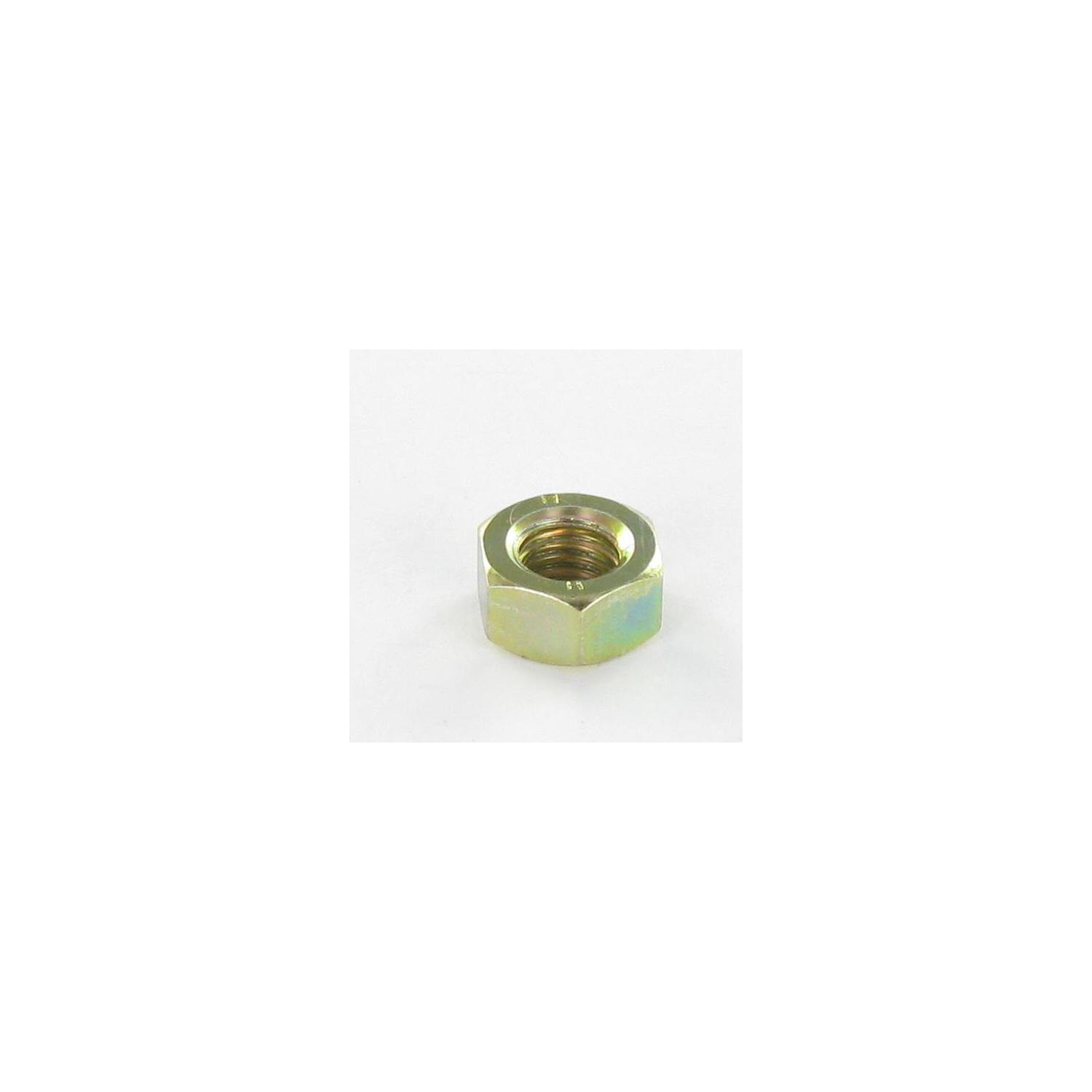

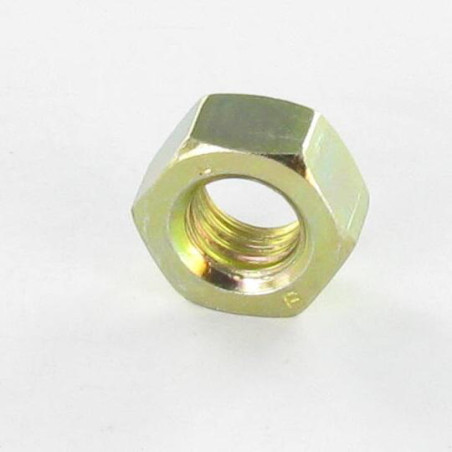

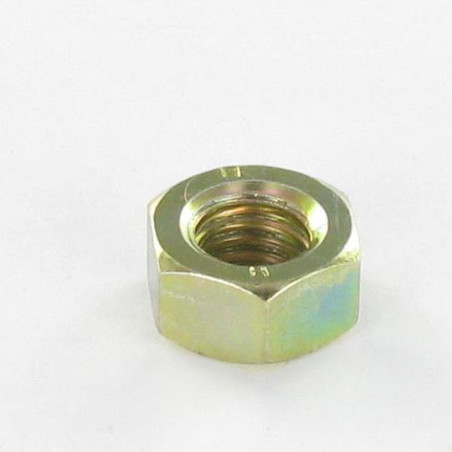

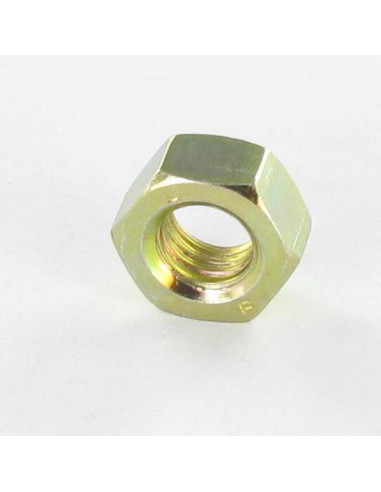

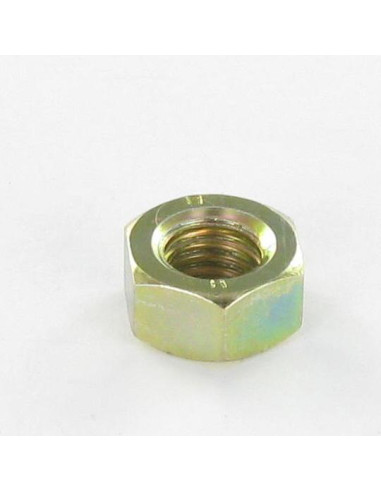

1 x Ecrou hexagonale M20 Classe 8 Bichromaté

Name: 1 x Ecrou hexagonale M20 Classe 8 Bichromaté
Brand: Vis-express.be - Visserie et Boulonnerie
SKU: 4325002003
Price: 4.1 EUR
Availability: InStock

Référence 4325002003_1

En Stock 16973 Pièces

4,10 € TTC 4,66 € -12%

PRIX DÉGRESSIF PAR QUANTITÉ

Nombre de pièces	1	5	20	50
Prix (€ TTC)	4,10 €	8,20 €	10,65 €	23,32 €

NFE 24032 ISO 4032,VS-ISO4032,VS4325 - Ecrou hexagonale M20 Classe 8 Bichromaté

Conditionnement

1 pièce
5 pieces
20 pieces
50 pieces

Dimensions indiquées en millimètres (mm)

Détails du produit

Diametre: M20
Matiere: Acier
CLASSE

CLASSE

Les classes mécaniques courantes des vis selon la norme ISO 898-1

Signification de la classe 8.8 :

Le premier chiffre (8) indique la résistance à la traction ultime du matériau, exprimée en centaines de MPa (mégapascals).

Ici, 8 × 100 = 800 MPa de résistance à la traction ultime.

Le second chiffre (8) indique le rapport entre la limite d’élasticité et la résistance à la traction ultime, multiplié par 10.

Ici, 8 signifie que la limite d’élasticité est 0,8 fois la résistance ultime.

Donc, limite d’élasticité = 0,8 × 800 MPa = 640 MPa.

Classes mécaniques des vis (exemples fréquents)

Classe Résistance à la traction (MPa) Limite d’élasticité (MPa) Usage typique

4.6 400 0,6 × 400 = 240 Vis faible résistance, usage léger

5.6 500 0,6 × 500 = 300 Usage général faible à moyen

8.8 800 0,8 × 800 = 640 Haute résistance, mécanique, construction

10.9 1000 0,9 × 1000 = 900 Très haute résistance, applications exigeantes

12.9 1200 0,9 × 1200 = 1080 Ultra haute résistance, usage industriel lourd

Explications supplémentaires :

Résistance à la traction ultime : charge maximale que la vis peut supporter avant rupture.

Limite d’élasticité : charge maximale avant déformation plastique (permanente et irréversible).

Plus la classe est élevée, plus la vis est résistante, mais aussi souvent plus cassante (peut se casser soudainement sans beaucoup se plier).

Les classes plus basses sont utilisées pour des assemblages moins soumis à de fortes contraintes.

Vis sans marquage = classe 4.6 ou équivalent (généralement)

En général, une vis non marquée est une vis basse résistance, souvent en acier doux ou acier standard.

Elle peut correspondre à une classe 4.6 (résistance à la traction ~400 MPa, limite d’élasticité ~240 MPa) ou parfois même inférieure.

Ces vis conviennent pour des assemblages non soumis à de fortes contraintes mécaniques.

Pourquoi ?

Les vis de classes plus élevées (8.8, 10.9, 12.9, etc.) sont obligatoirement marquées pour garantir leur qualité et traçabilité.

L’absence de marquage signifie souvent une vis non normalisée ou de qualité basique.: CLASSE 8 (ECROU)
Revetement de surface: Bichromaté
Couleur: Jaune
CLEF De: 30
Pas: Pas standard de 250
Norme: NFE 24032 ISO 4032,VS-ISO4032,VS4325
Famille de produits: Ecrou
Famille sous produits: Ecrou Hexagonal HU
POIDS à LA pièce: 61.7 GR
Hauteur de l'ecrou: 16 - 20
Diametre en mm: 17.73 - 17.95

En stock 16973 Produits

ean13 3663072088276

Description

Ecrou hexagonale M20 Classe 8 Bichromaté
Diametre = M20, Revetement De Surface = Bichromate, Famille Sous Produits = Ecrou HU, Classe = Classe 8 (Ecrou), Matiere = Acier, Pas = Pas standard de 250, Norme = NFE 24032 ISO 4032,VS-ISO4032,VS4325, Famille De Produits = Ecrou

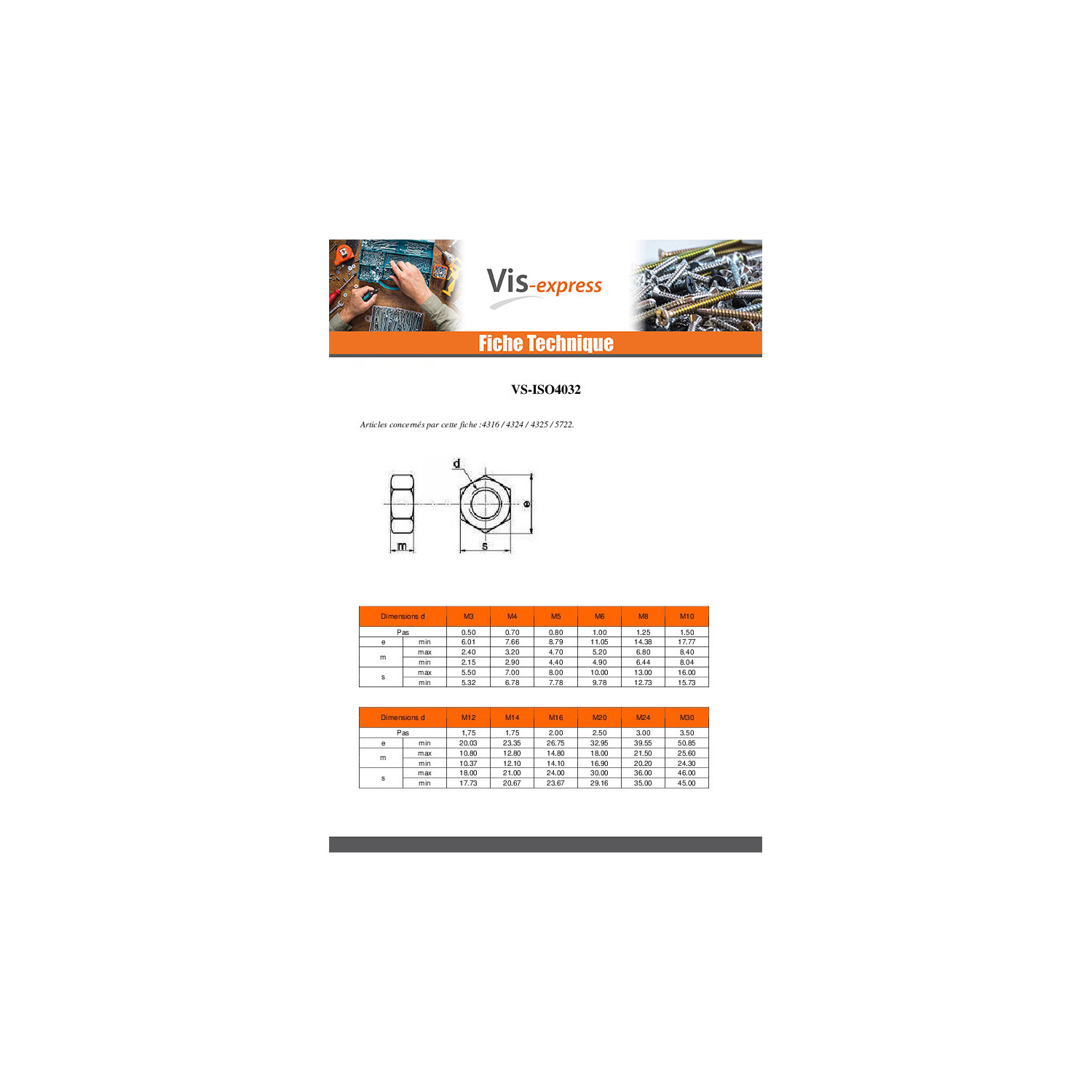

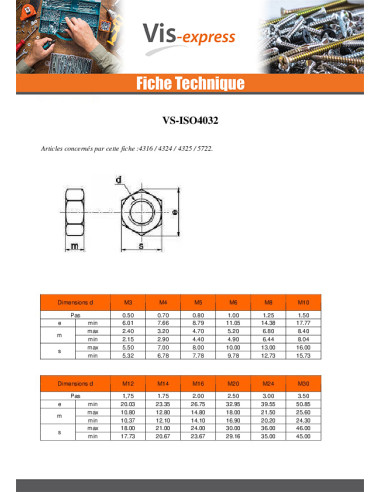

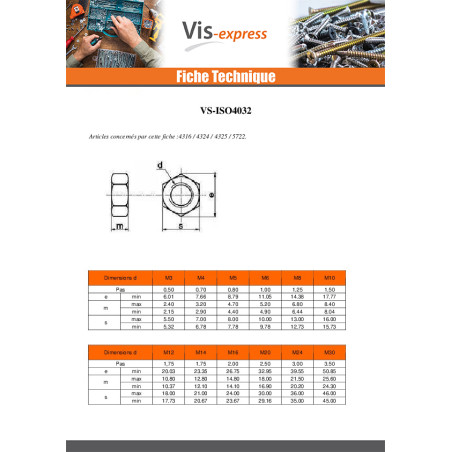

Guide dimensionnel (en mm)

Diamètre	3	4	5	6	8	10	12	14	16	18	20	22	24	27	30	33	36	39
Pas	0.5	0.7	0.8	1	1.25	1.5	1.75	2	2	2.5	2.5	2.5	3	3	3.5	3.5	4	4
Epaisseur	2.4	3.2	4.7	5.2	6.8	8.4	10.8	12.8	14.8	15.8	18	19.4	21.5	23.8	25.6	28.7	31	33.4
Surplat/clef	5.5	7	8	10	13	16	18	21	24	27	30	34	36	41	46	50	55	60

Autre références : 3473575760513 90000020 EH20 ECROVG000 BOEB8S20 OQE2080KZBI 130235 VI-BECROM20. ECR.AC.HM20 13013 9A-1502019 ECZBM20HU 14020176 5410 5410 ECRAZPASD008 E3022.020 316810 304578 MP711011 19600020 ECHU20.8ZBNN 30766 010611 6005011432 30600020 ECRBI20 BOEB8S20 EC20 VISECROU-HU- BOEB8S20 B310010 28211 750007 8024162 102941 ECRCL8D20 5-007718 1391620 3663072088276

Cas d'utilisation

franck b. (vis-express.fr)
20/04/2025

Contre ecrou pour KIT simpson PPRC Contre ecrou pour KIT fix simpson PPRC

Classe	Résistance à la traction (MPa)	Limite d’élasticité (MPa)	Usage typique
4.6	400	0,6 × 400 = 240	Vis faible résistance, usage léger
5.6	500	0,6 × 500 = 300	Usage général faible à moyen
8.8	800	0,8 × 800 = 640	Haute résistance, mécanique, construction
10.9	1000	0,9 × 1000 = 900	Très haute résistance, applications exigeantes
12.9	1200	0,9 × 1200 = 1080	Ultra haute résistance, usage industriel lourd
