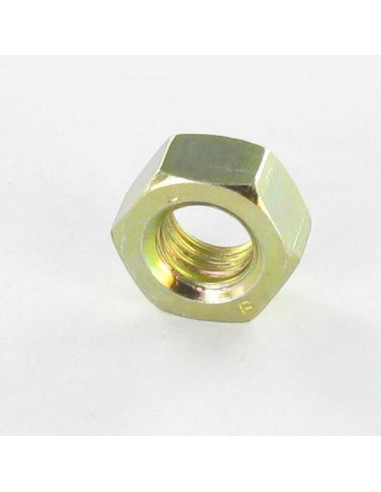

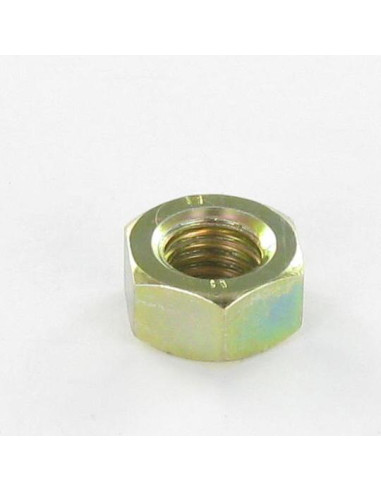

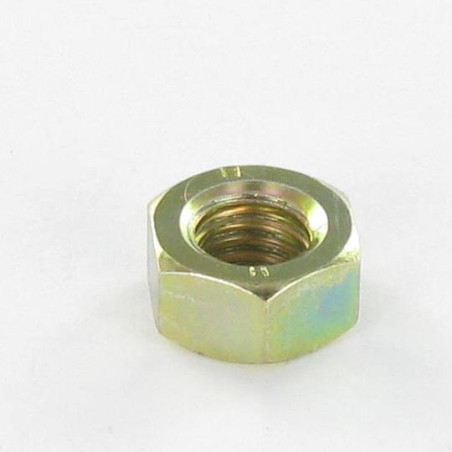

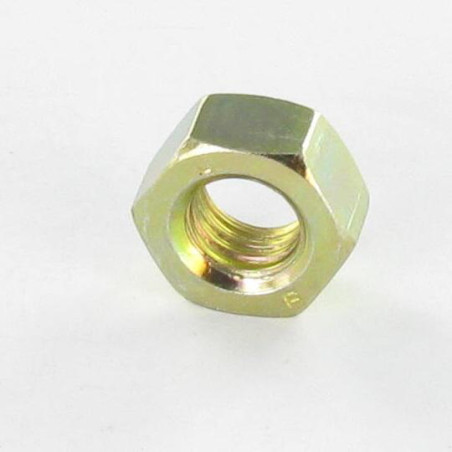

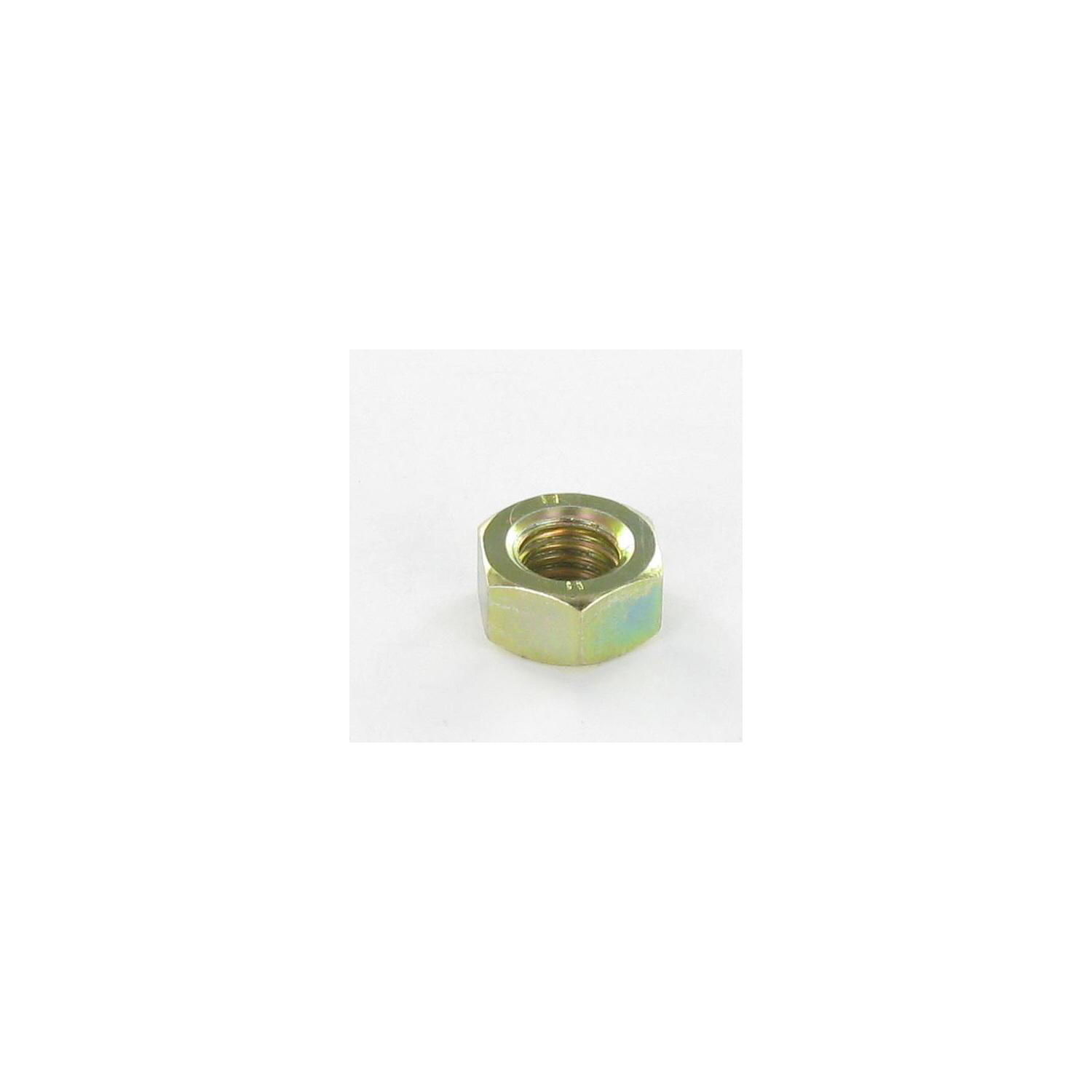

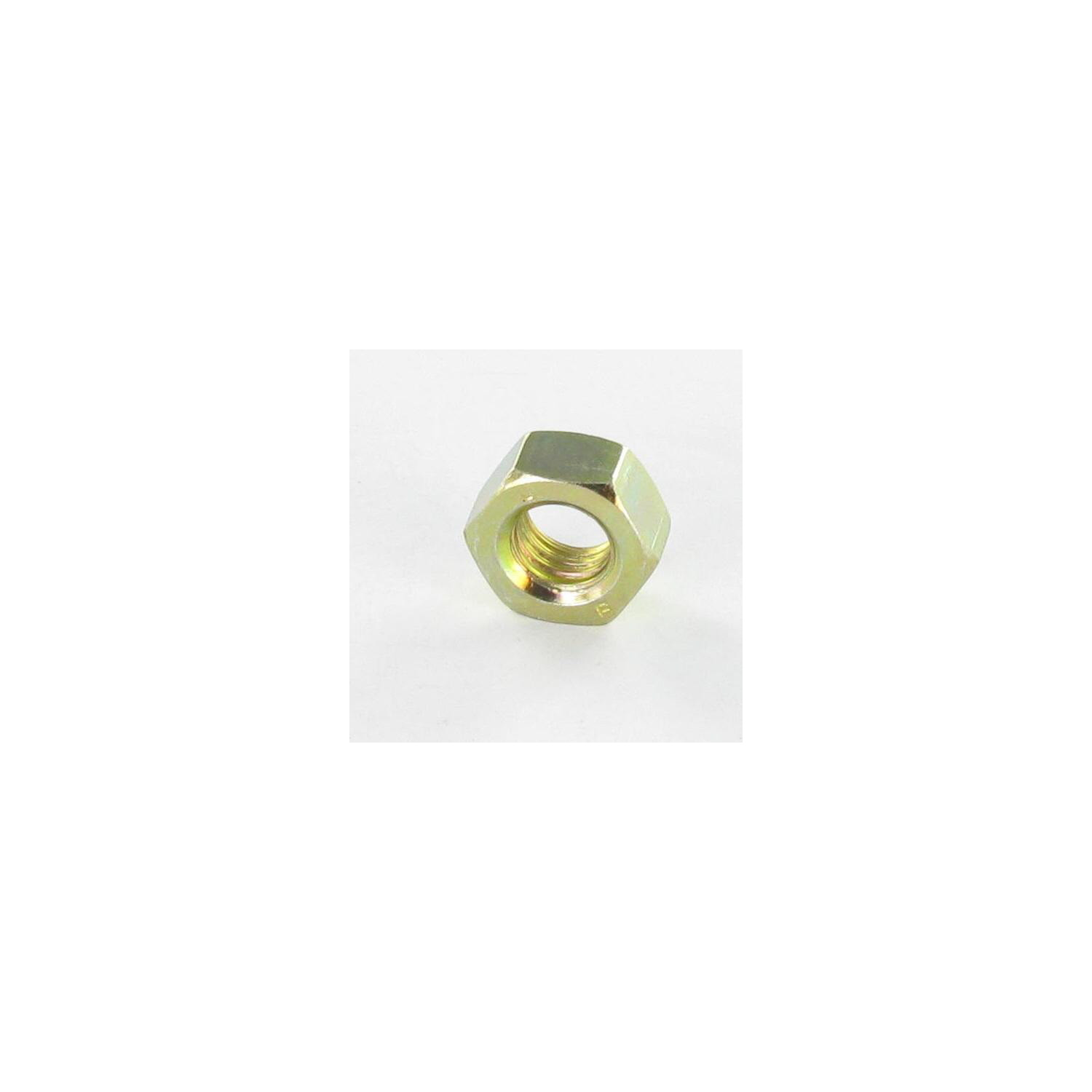

1 x Ecrou hexagonale M14 Classe 8 Bichromaté

Name: 1 x Ecrou hexagonale M14 Classe 8 Bichromaté
Brand: Vis-express.be - Visserie et Boulonnerie
SKU: 4325001403
Price: 1.81 EUR
Availability: InStock

Référence 4325001403_1

En Stock 90876 Pièces

1,81 € TTC 2,06 € -12%

PRIX DÉGRESSIF PAR QUANTITÉ

Nombre de pièces	1	10	30	100	400
Prix (€ TTC)	1,81 €	3,62 €	4,31 €	9,26 €	35,14 €

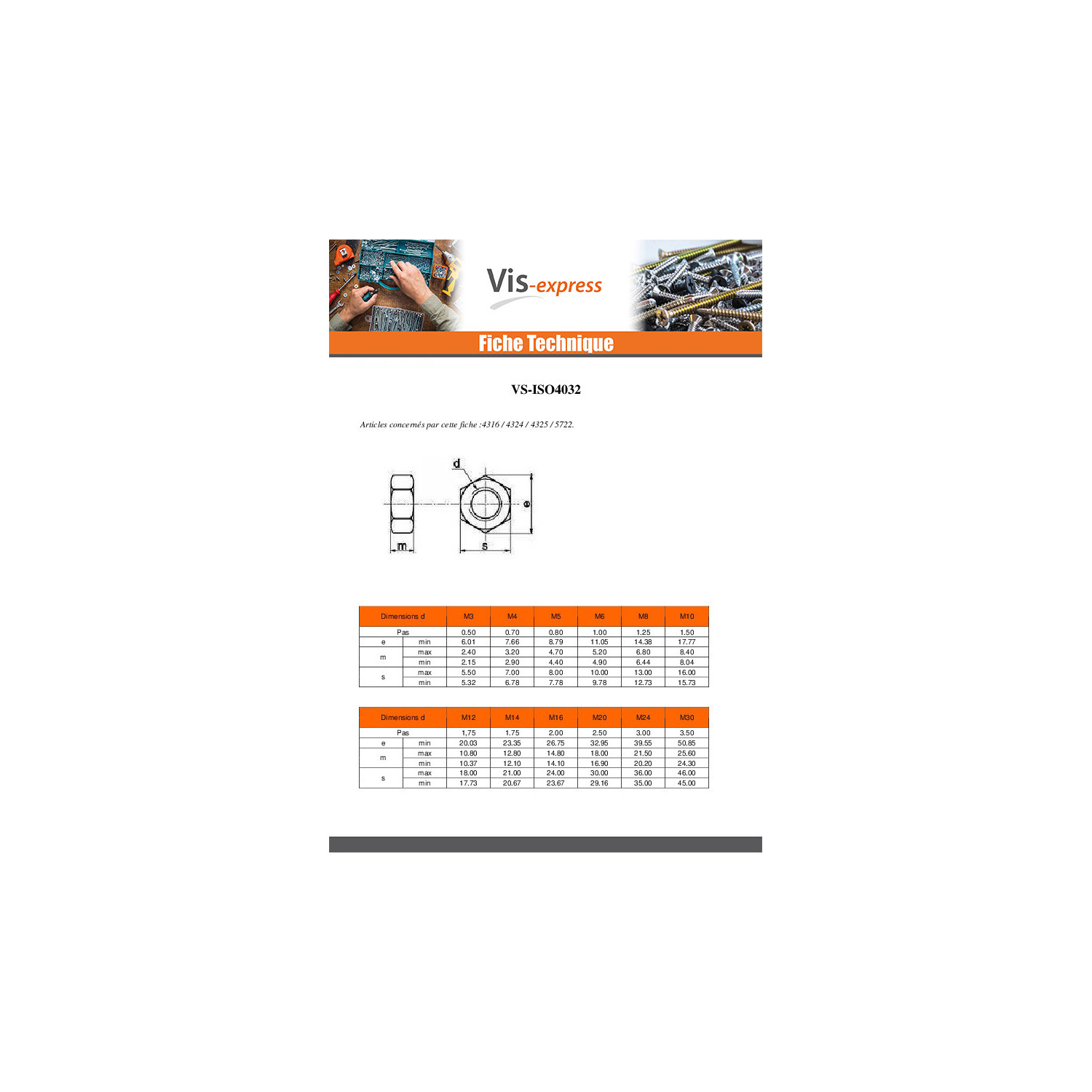

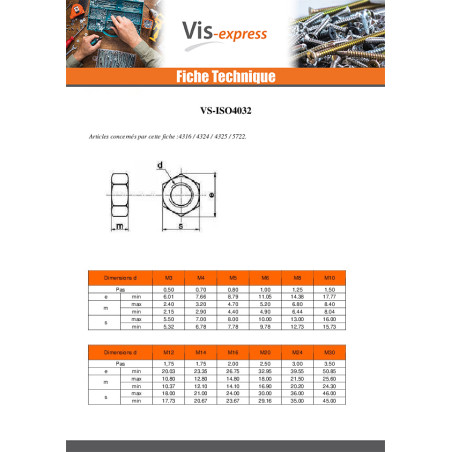

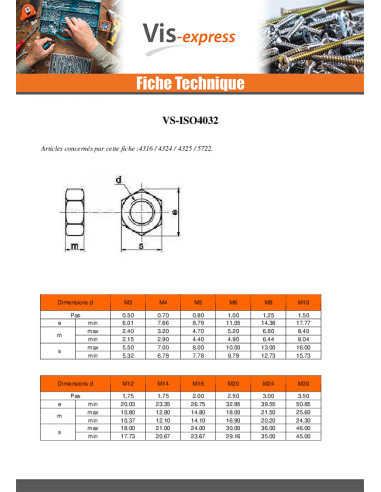

NFE 24032 ISO 4032,VS-ISO4032,VS4325 - Ecrou hexagonale M14 Classe 8 Bichromaté

Conditionnement

1 pièce
10 pièces
30 pièces
100 pièces
400 pieces

Dimensions indiquées en millimètres (mm)

Détails du produit

Diametre: M14
Matiere: Acier
CLASSE

CLASSE

Les classes mécaniques courantes des vis selon la norme ISO 898-1

Signification de la classe 8.8 :

Le premier chiffre (8) indique la résistance à la traction ultime du matériau, exprimée en centaines de MPa (mégapascals).

Ici, 8 × 100 = 800 MPa de résistance à la traction ultime.

Le second chiffre (8) indique le rapport entre la limite d’élasticité et la résistance à la traction ultime, multiplié par 10.

Ici, 8 signifie que la limite d’élasticité est 0,8 fois la résistance ultime.

Donc, limite d’élasticité = 0,8 × 800 MPa = 640 MPa.

Classes mécaniques des vis (exemples fréquents)

Classe Résistance à la traction (MPa) Limite d’élasticité (MPa) Usage typique

4.6 400 0,6 × 400 = 240 Vis faible résistance, usage léger

5.6 500 0,6 × 500 = 300 Usage général faible à moyen

8.8 800 0,8 × 800 = 640 Haute résistance, mécanique, construction

10.9 1000 0,9 × 1000 = 900 Très haute résistance, applications exigeantes

12.9 1200 0,9 × 1200 = 1080 Ultra haute résistance, usage industriel lourd

Explications supplémentaires :

Résistance à la traction ultime : charge maximale que la vis peut supporter avant rupture.

Limite d’élasticité : charge maximale avant déformation plastique (permanente et irréversible).

Plus la classe est élevée, plus la vis est résistante, mais aussi souvent plus cassante (peut se casser soudainement sans beaucoup se plier).

Les classes plus basses sont utilisées pour des assemblages moins soumis à de fortes contraintes.

Vis sans marquage = classe 4.6 ou équivalent (généralement)

En général, une vis non marquée est une vis basse résistance, souvent en acier doux ou acier standard.

Elle peut correspondre à une classe 4.6 (résistance à la traction ~400 MPa, limite d’élasticité ~240 MPa) ou parfois même inférieure.

Ces vis conviennent pour des assemblages non soumis à de fortes contraintes mécaniques.

Pourquoi ?

Les vis de classes plus élevées (8.8, 10.9, 12.9, etc.) sont obligatoirement marquées pour garantir leur qualité et traçabilité.

L’absence de marquage signifie souvent une vis non normalisée ou de qualité basique.: CLASSE 8 (ECROU)
Revetement de surface: Bichromaté
Couleur: Jaune
CLEF De: 21
Pas: Pas standard de 200
Norme: NFE 24032 ISO 4032,VS-ISO4032,VS4325
Famille de produits: Ecrou
Famille sous produits: Ecrou Hexagonal HU
POIDS à LA pièce: 22.8 GR
Hauteur de l'ecrou: 11 - 14
Diametre en mm: 12.04 - 12.26

En stock 90876 Produits

ean13 3663072088139

Description

Ecrou hexagonale M14 Classe 8 Bichromaté
Diametre = M14, Revetement De Surface = Bichromate, Famille Sous Produits = Ecrou HU, Classe = Classe 8 (Ecrou), Matiere = Acier, Pas = Pas standard de 200, Norme = NFE 24032 ISO 4032,VS-ISO4032,VS4325, Famille De Produits = Ecrou

Guide dimensionnel (en mm)

Diamètre	3	4	5	6	8	10	12	14	16	18	20	22	24	27	30	33	36	39
Pas	0.5	0.7	0.8	1	1.25	1.5	1.75	2	2	2.5	2.5	2.5	3	3	3.5	3.5	4	4
Epaisseur	2.4	3.2	4.7	5.2	6.8	8.4	10.8	12.8	14.8	15.8	18	19.4	21.5	23.8	25.6	28.7	31	33.4
Surplat/clef	5.5	7	8	10	13	16	18	21	24	27	30	34	36	41	46	50	55	60

Autre références : 3473575760384 LDU21628000 90000014 0411013 VBECHU14 BOE8S14 OQE1480KZBI 130231 509832 509832 3004051 9A-1502018 9000014A88D 006345 ECZBM14HU 14020164 004054 07.60.976825 5406 5406 M78639640 01320.140.00 LDU21628000 E3022.014 006345 004054 304575 MP711008 4006345 19600014 1C660305 4290260 ECHU14.8ZBNN 1428002 903 HU8814 6005011427 30600014 S10609 S10609 260028 ECRBI14 M78639640 BOE8S14 BOE8S14 260028 B310007 0401044 2VEHUM14 32400034 750140 8024138 522070 5353 ECRCL8D14 7670730 004054 3663072088139

Cas d'utilisation

jean jacques p. (vis-express.fr)
12/05/2024

pour portail pour fixer poteau de portail a fixer sur j scelle

Classe	Résistance à la traction (MPa)	Limite d’élasticité (MPa)	Usage typique
4.6	400	0,6 × 400 = 240	Vis faible résistance, usage léger
5.6	500	0,6 × 500 = 300	Usage général faible à moyen
8.8	800	0,8 × 800 = 640	Haute résistance, mécanique, construction
10.9	1000	0,9 × 1000 = 900	Très haute résistance, applications exigeantes
12.9	1200	0,9 × 1200 = 1080	Ultra haute résistance, usage industriel lourd
