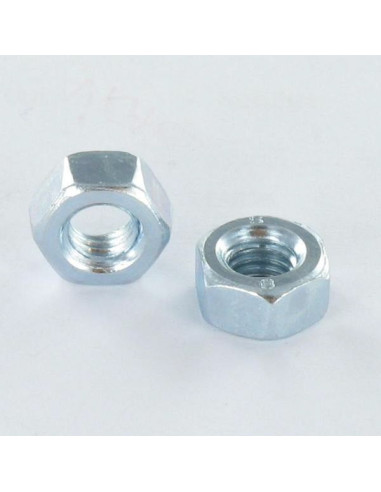

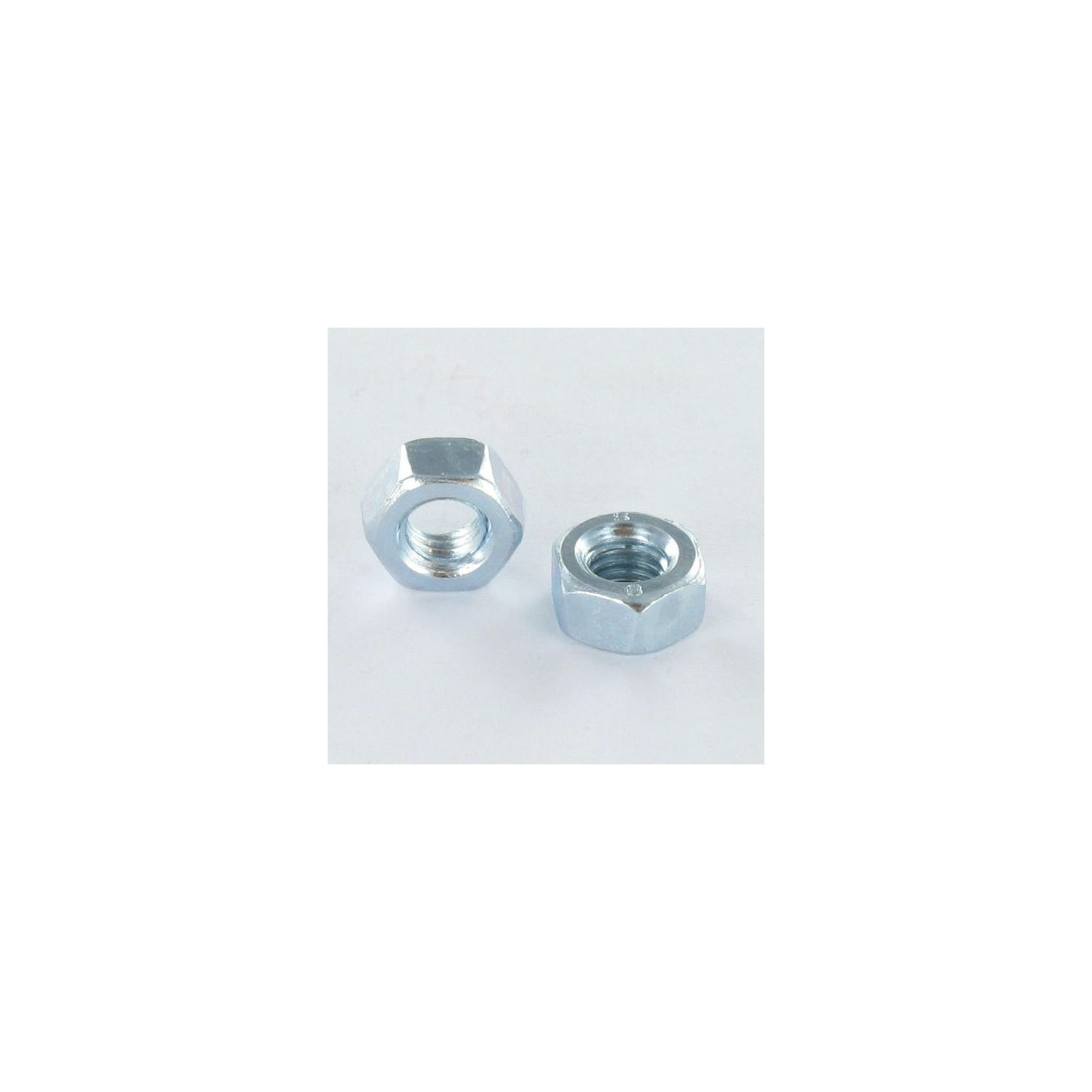

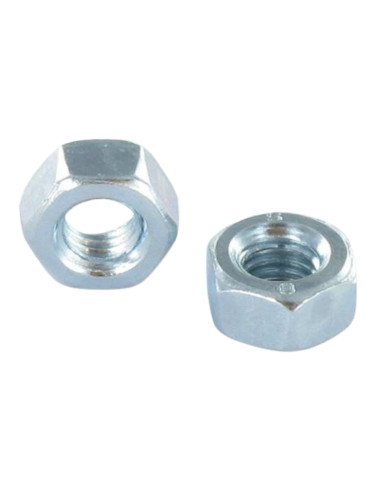

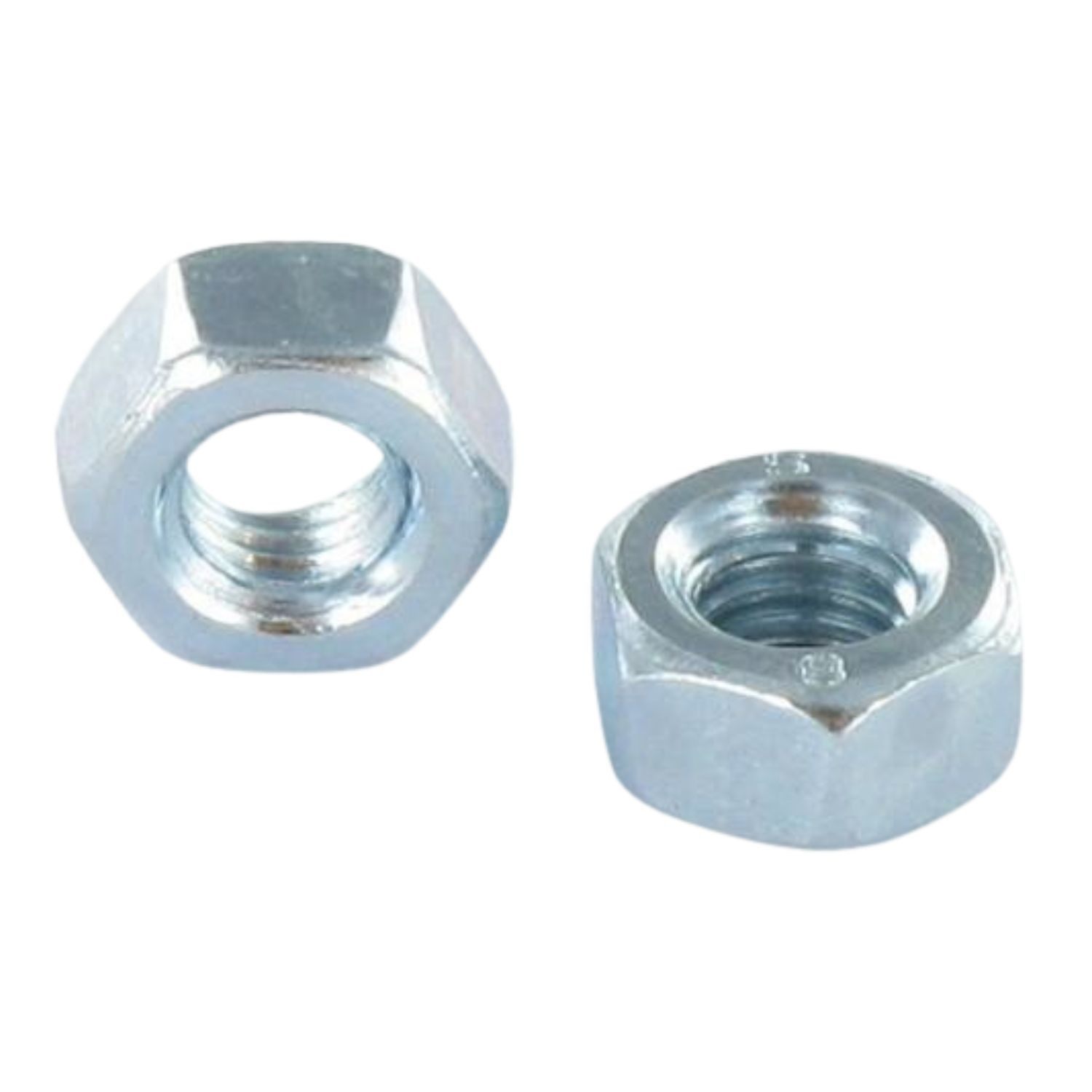

1 x Ecrou hexagonale M22 Pas Gauche Classe 8 Acier zingué

Name: 1 x Ecrou hexagonale M22 Pas Gauche Classe 8 Acier zingué
Brand: Vis-express.be - Visserie et Boulonnerie
SKU: 4322002202
Price: 4.66 EUR
Availability: InStock

Référence 4322002202_1

En stock 4 Pièces

4,66 € TTC

PRIX DÉGRESSIF PAR QUANTITÉ

Nombre de pièces	1	5	20	50
Prix (€ TTC)	4,66 €	18,15 €	72,60 €	181,44 €

DIN934 PAS A GAUCHE - Ecrou hexagonale M22 Pas Gauche Classe 8 Acier zingué

Conditionnement

1 pièce
5 pieces
20 pieces
50 pieces

Dimensions indiquées en millimètres (mm)

Détails du produit

Diametre: M22
Matiere: Acier
CLASSE

CLASSE

Les classes mécaniques courantes des vis selon la norme ISO 898-1

Signification de la classe 8.8 :

Le premier chiffre (8) indique la résistance à la traction ultime du matériau, exprimée en centaines de MPa (mégapascals).

Ici, 8 × 100 = 800 MPa de résistance à la traction ultime.

Le second chiffre (8) indique le rapport entre la limite d’élasticité et la résistance à la traction ultime, multiplié par 10.

Ici, 8 signifie que la limite d’élasticité est 0,8 fois la résistance ultime.

Donc, limite d’élasticité = 0,8 × 800 MPa = 640 MPa.

Classes mécaniques des vis (exemples fréquents)

Classe Résistance à la traction (MPa) Limite d’élasticité (MPa) Usage typique

4.6 400 0,6 × 400 = 240 Vis faible résistance, usage léger

5.6 500 0,6 × 500 = 300 Usage général faible à moyen

8.8 800 0,8 × 800 = 640 Haute résistance, mécanique, construction

10.9 1000 0,9 × 1000 = 900 Très haute résistance, applications exigeantes

12.9 1200 0,9 × 1200 = 1080 Ultra haute résistance, usage industriel lourd

Explications supplémentaires :

Résistance à la traction ultime : charge maximale que la vis peut supporter avant rupture.

Limite d’élasticité : charge maximale avant déformation plastique (permanente et irréversible).

Plus la classe est élevée, plus la vis est résistante, mais aussi souvent plus cassante (peut se casser soudainement sans beaucoup se plier).

Les classes plus basses sont utilisées pour des assemblages moins soumis à de fortes contraintes.

Vis sans marquage = classe 4.6 ou équivalent (généralement)

En général, une vis non marquée est une vis basse résistance, souvent en acier doux ou acier standard.

Elle peut correspondre à une classe 4.6 (résistance à la traction ~400 MPa, limite d’élasticité ~240 MPa) ou parfois même inférieure.

Ces vis conviennent pour des assemblages non soumis à de fortes contraintes mécaniques.

Pourquoi ?

Les vis de classes plus élevées (8.8, 10.9, 12.9, etc.) sont obligatoirement marquées pour garantir leur qualité et traçabilité.

L’absence de marquage signifie souvent une vis non normalisée ou de qualité basique.: CLASSE 8 (ECROU)
Revetement de surface: Zingué blanc
Couleur: Gris
CLEF De: 32
Norme: DIN934 Pas à gauche
Famille de produits: Ecrou
Famille sous produits: Ecrou Hexagonal HU
POIDS à LA pièce: 86.6 GR
Hauteur de l'ecrou: 18 - 22
Diametre en mm: 19.73 - 19.9

En stock 4 Produits

ean13 3663072466111

Description

Ecrou hexagonale M22 Pas Gauche Classe 8 Acier zingué
Diametre = M22, Revetement De Surface = Zingue Blanc, Famille Sous Produits = Ecrou HU, Classe = Classe 8 (Ecrou), Matiere = Acier, Norme = DIN934 PAS A GAUCHE, Famille De Produits = Ecrou

Guide dimensionnel (en mm)

Diamètre	2	2.5	3	4	5	6	8	10	12	14	16	18	20	22	24	27	30	33	36	39	42	45	48
Pas	0.4	0.45	0.5	0.7	0.8	1	1.25	1.5	1.75	2	2	2.5	2.5	2.5	3	3	3.5	3.5	4	4	4.5	4.5	5
Epaisseur	1.6	2	2.4	3.2	4	5	6.5	8	10	11	13	15	16	18	19	22	24	26	29	31	34	36	38
Surplat/clef	4	5	5.5	7	8	10	13	17	19	22	24	27	30	32	36	41	46	50	55	60	65	70	75

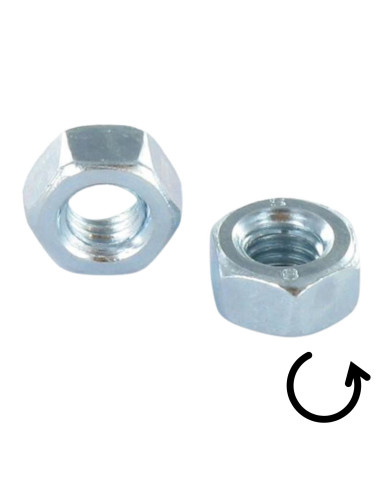

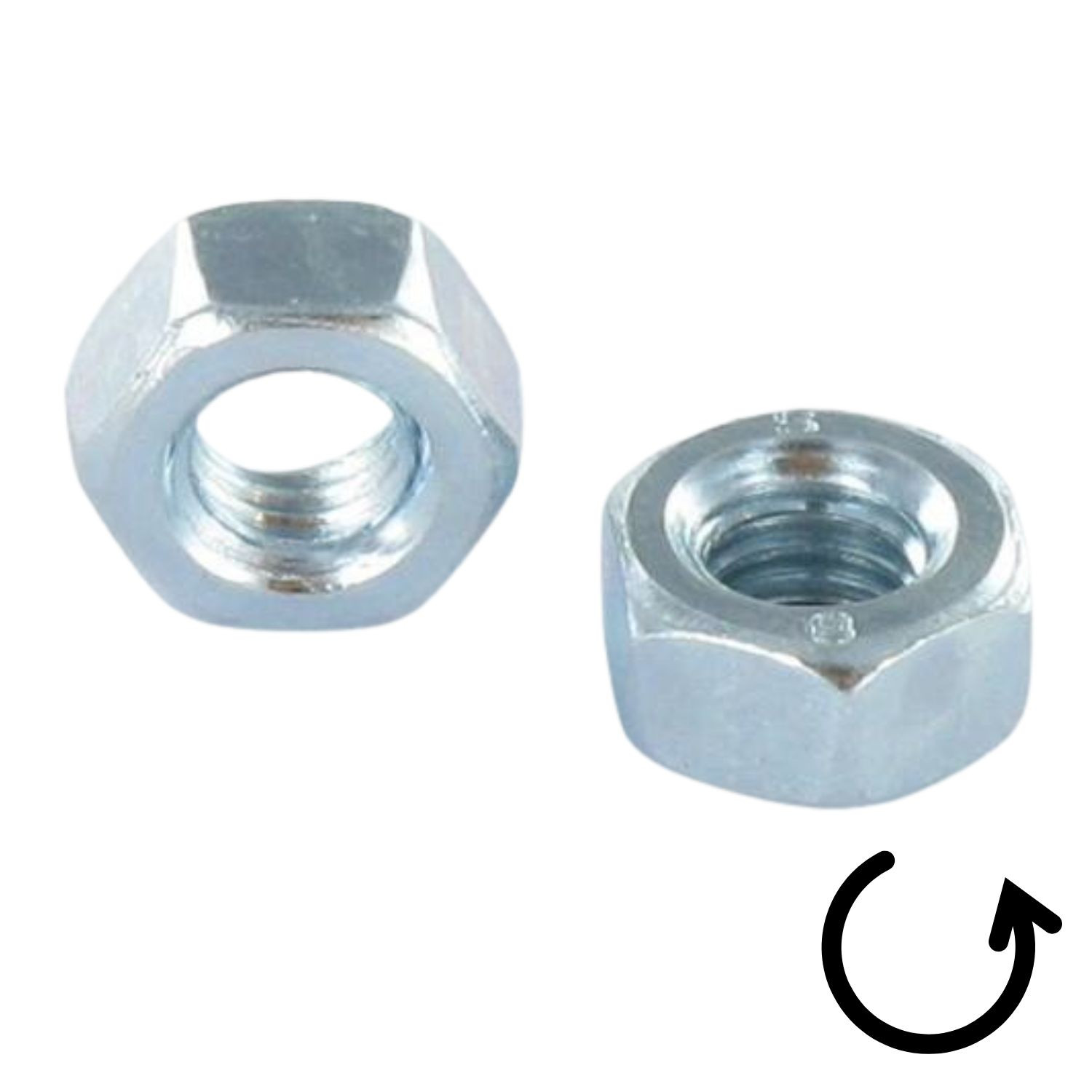

PAS INVERSE OU PAS A A GAUCHE

Autre références : 3617501636842 3663072466111

Cas d'utilisation

Jean-guy L. (vis-express.fr)
16/03/2025

Pour une réparation de support

Classe	Résistance à la traction (MPa)	Limite d’élasticité (MPa)	Usage typique
4.6	400	0,6 × 400 = 240	Vis faible résistance, usage léger
5.6	500	0,6 × 500 = 300	Usage général faible à moyen
8.8	800	0,8 × 800 = 640	Haute résistance, mécanique, construction
10.9	1000	0,9 × 1000 = 900	Très haute résistance, applications exigeantes
12.9	1200	0,9 × 1200 = 1080	Ultra haute résistance, usage industriel lourd
