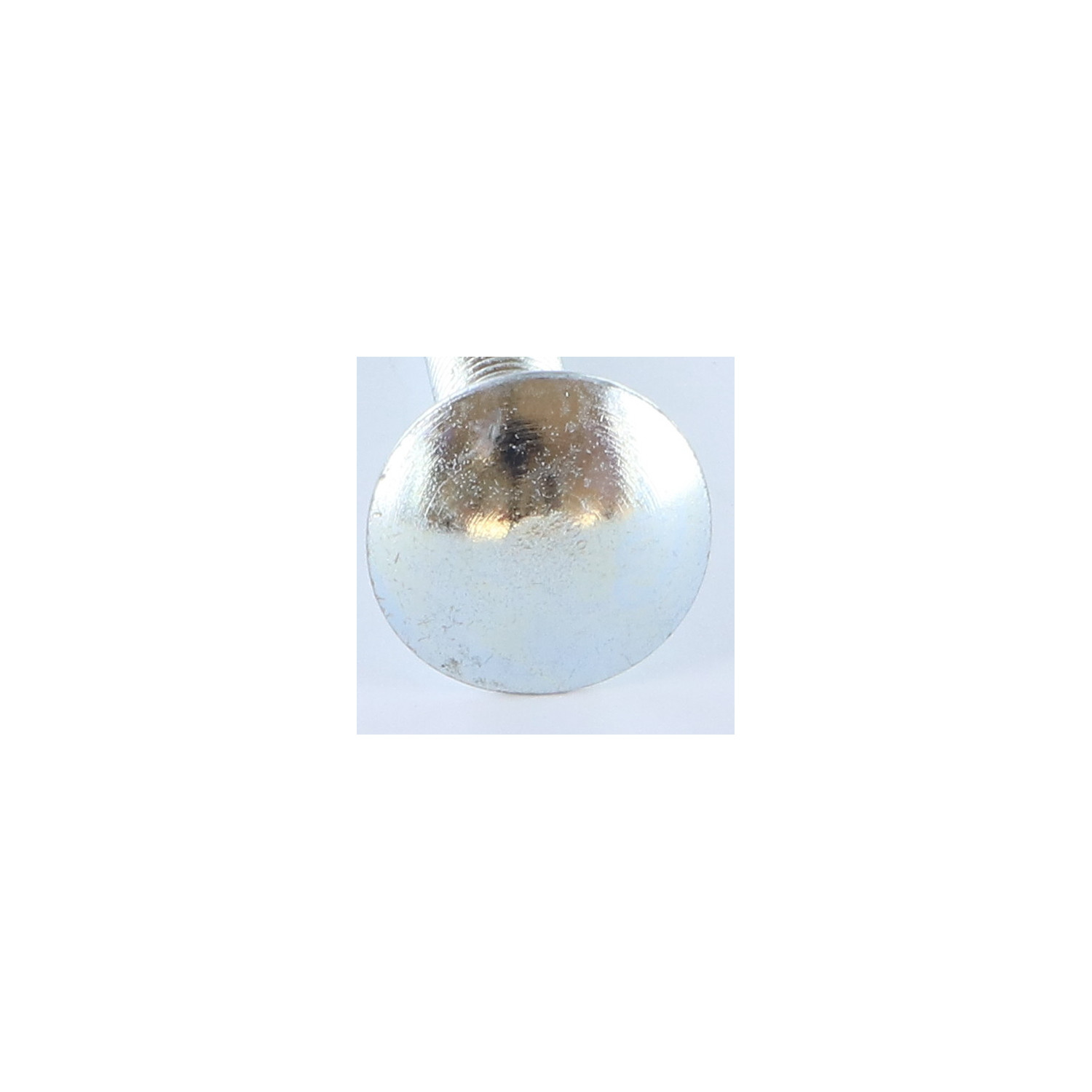

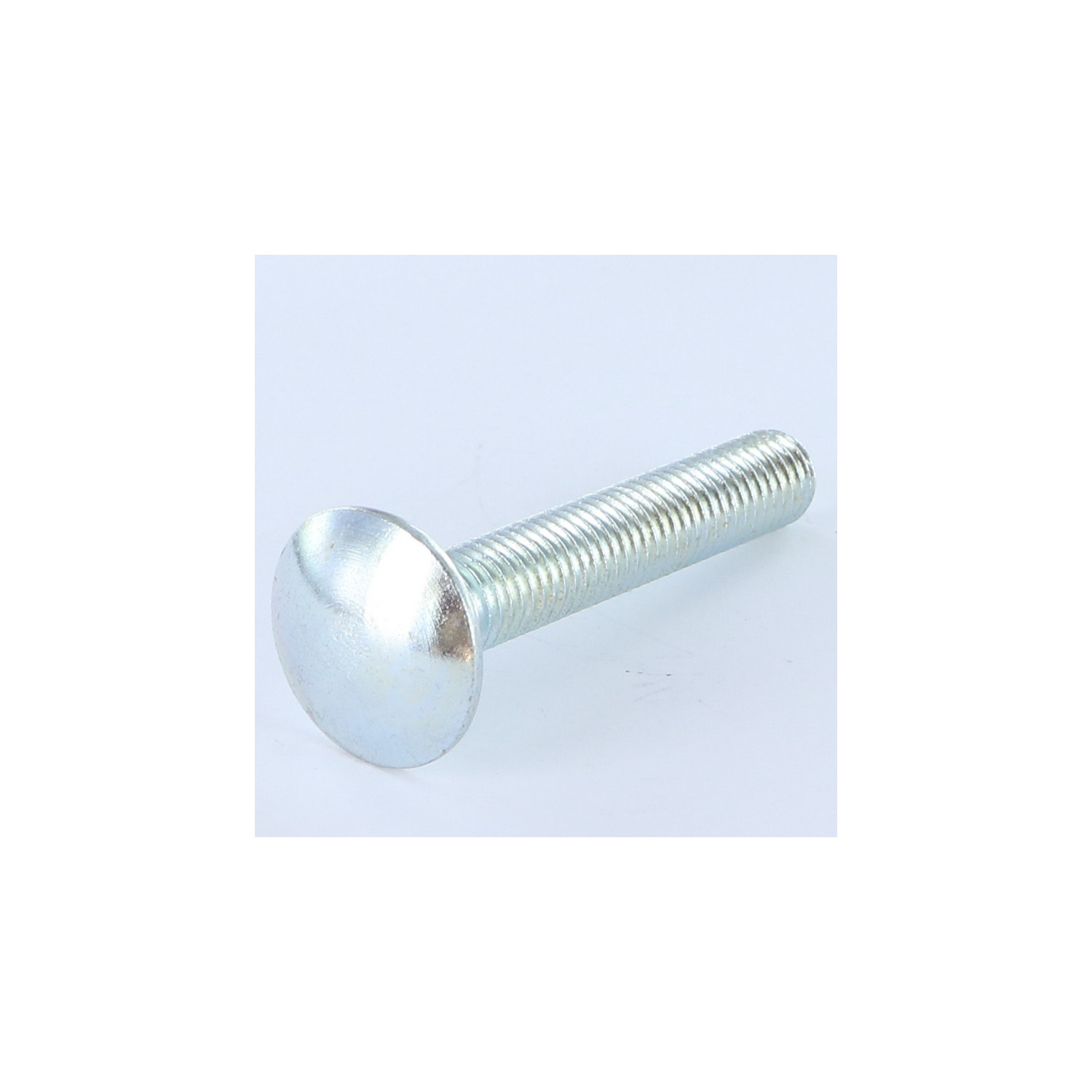

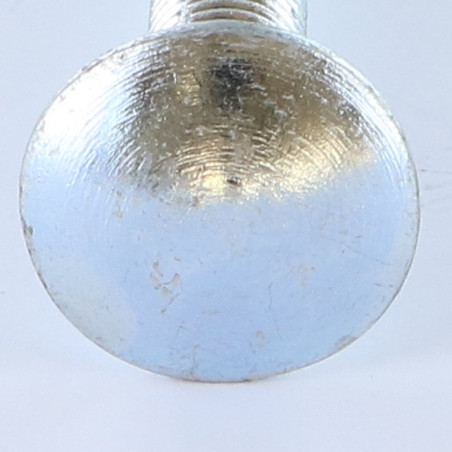

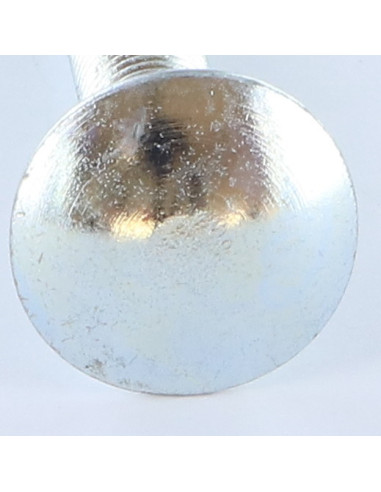

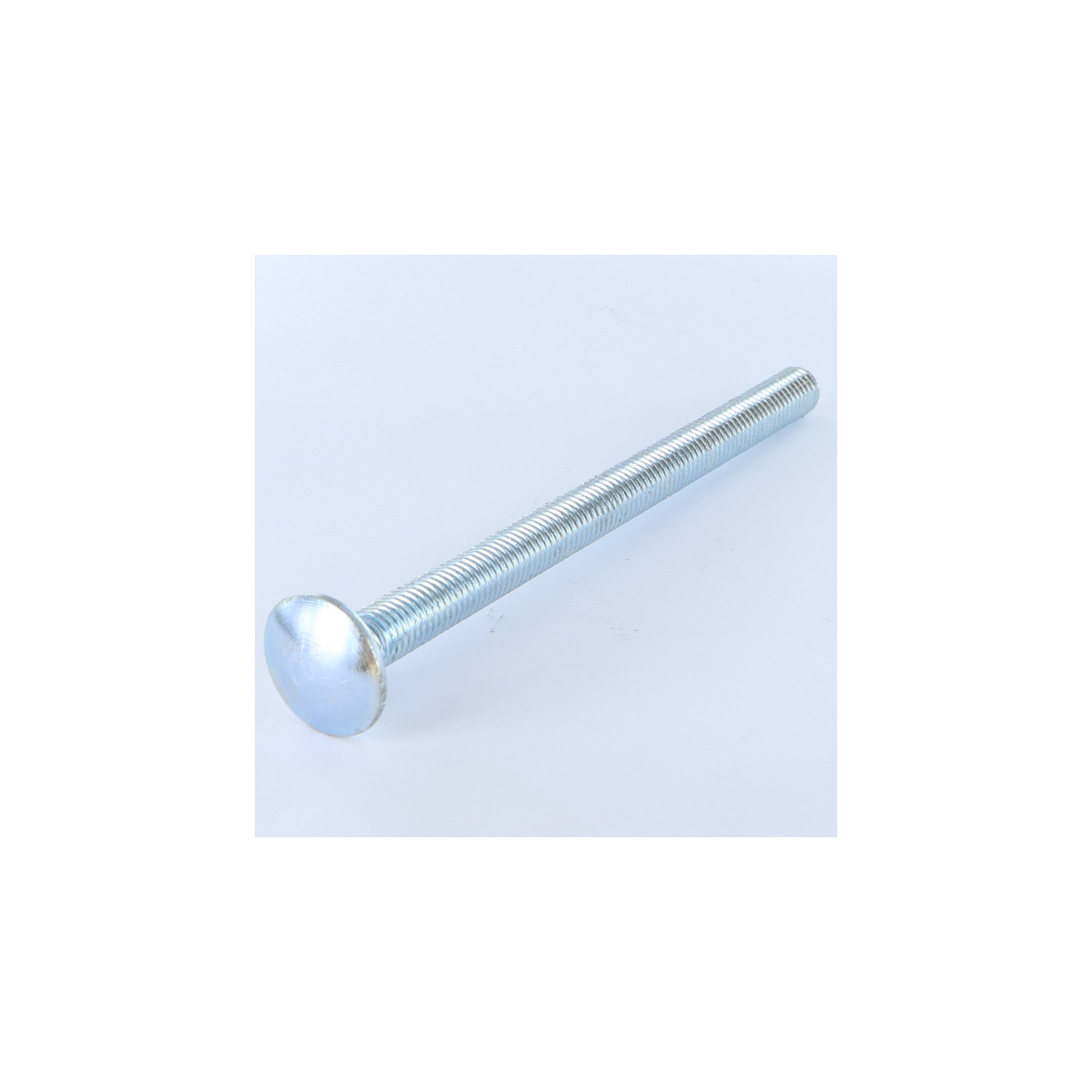

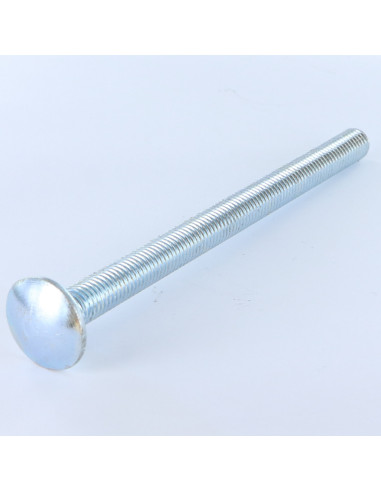

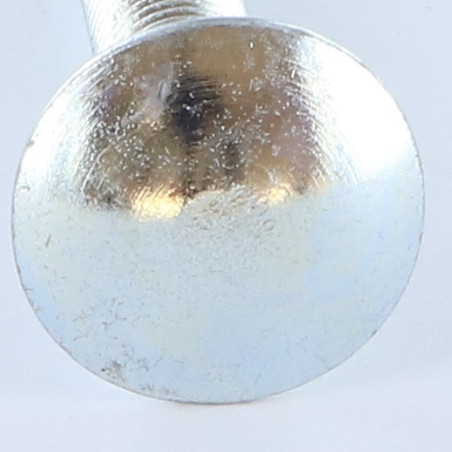

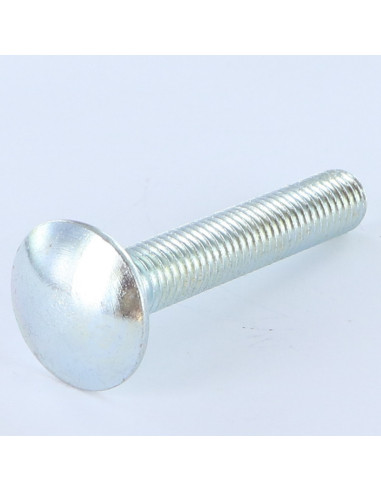

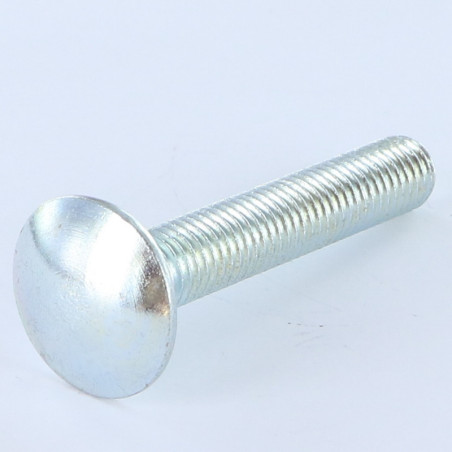

1 x TRCC JAPY tête ronde collet carré M10X50 Filetage total Classe 8.8 Acier zingué

1 x TRCC JAPY tête ronde collet carré M10X50...

1 x TRCC JAPY tête ronde collet carré M10X50 Filetage total Classe 8.8 Acier zingué

Name: 1 x TRCC JAPY tête ronde collet carré M10X50 Filetage total Classe 8.8 Acier zingué
Brand: Vis-Express
SKU: 4516105202
Price: 4.66 EUR
Availability: InStock

Référence 4516105202_1

En stock 7910 Pièces

4,66 € TTC

PRIX DÉGRESSIF PAR QUANTITÉ

Nombre de pièces	1	10	30	100
Prix (€ TTC)	4,66 €	9,32 €	11,25 €	32,19 €

DIN603 FT VS4516 - TRCC JAPY tête ronde collet carré M10X50 Filetage total Classe 8.8 Acier zingué

Conditionnement

1 pièce
10 pièces
30 pièces
100 pièces

Dimensions indiquées en millimètres (mm)

Détails du produit

Diametre: M10
Longueur

Longueur

Comment mesurer la longueur d'une vis ?

La longueur d'une vis à tête fraisée se mesure avec la tête. Pour toutes les autres têtes, la longueur se mesure sous tête.: 50
Filetage: Filetage total
Matiere: Acier
CLASSE

CLASSE

Les classes mécaniques courantes des vis selon la norme ISO 898-1

Signification de la classe 8.8 :

Le premier chiffre (8) indique la résistance à la traction ultime du matériau, exprimée en centaines de MPa (mégapascals).

Ici, 8 × 100 = 800 MPa de résistance à la traction ultime.

Le second chiffre (8) indique le rapport entre la limite d’élasticité et la résistance à la traction ultime, multiplié par 10.

Ici, 8 signifie que la limite d’élasticité est 0,8 fois la résistance ultime.

Donc, limite d’élasticité = 0,8 × 800 MPa = 640 MPa.

Classes mécaniques des vis (exemples fréquents)

Classe Résistance à la traction (MPa) Limite d’élasticité (MPa) Usage typique

4.6 400 0,6 × 400 = 240 Vis faible résistance, usage léger

5.6 500 0,6 × 500 = 300 Usage général faible à moyen

8.8 800 0,8 × 800 = 640 Haute résistance, mécanique, construction

10.9 1000 0,9 × 1000 = 900 Très haute résistance, applications exigeantes

12.9 1200 0,9 × 1200 = 1080 Ultra haute résistance, usage industriel lourd

Explications supplémentaires :

Résistance à la traction ultime : charge maximale que la vis peut supporter avant rupture.

Limite d’élasticité : charge maximale avant déformation plastique (permanente et irréversible).

Plus la classe est élevée, plus la vis est résistante, mais aussi souvent plus cassante (peut se casser soudainement sans beaucoup se plier).

Les classes plus basses sont utilisées pour des assemblages moins soumis à de fortes contraintes.

Vis sans marquage = classe 4.6 ou équivalent (généralement)

En général, une vis non marquée est une vis basse résistance, souvent en acier doux ou acier standard.

Elle peut correspondre à une classe 4.6 (résistance à la traction ~400 MPa, limite d’élasticité ~240 MPa) ou parfois même inférieure.

Ces vis conviennent pour des assemblages non soumis à de fortes contraintes mécaniques.

Pourquoi ?

Les vis de classes plus élevées (8.8, 10.9, 12.9, etc.) sont obligatoirement marquées pour garantir leur qualité et traçabilité.

L’absence de marquage signifie souvent une vis non normalisée ou de qualité basique.: CLASSE Classe 8.8
Revetement de surface: ZINGUE Blanc
Couleur: Gris
Pas: Pas standard de 150
Norme: DIN603 Filetage total VS4516
Famille sous produits: TRCC JAPY tête ronde collet carré
POIDS à LA pièce: 39.1 GR
Largeur X Largeur X Epaisseur du collet carre: 10X10X6,6

En stock 7910 Produits

ean13 3663072095151

Description

TRCC JAPY tête ronde collet carré M10X50 Filetage total Classe 8.8 Acier zingué
Diametre = M10, Longueur = 50, Revetement De Surface = Zingue Blanc, Classe = 8.8, Matiere = Acier, Pas = Pas standard de 150, Norme = DIN603 FT VS4516

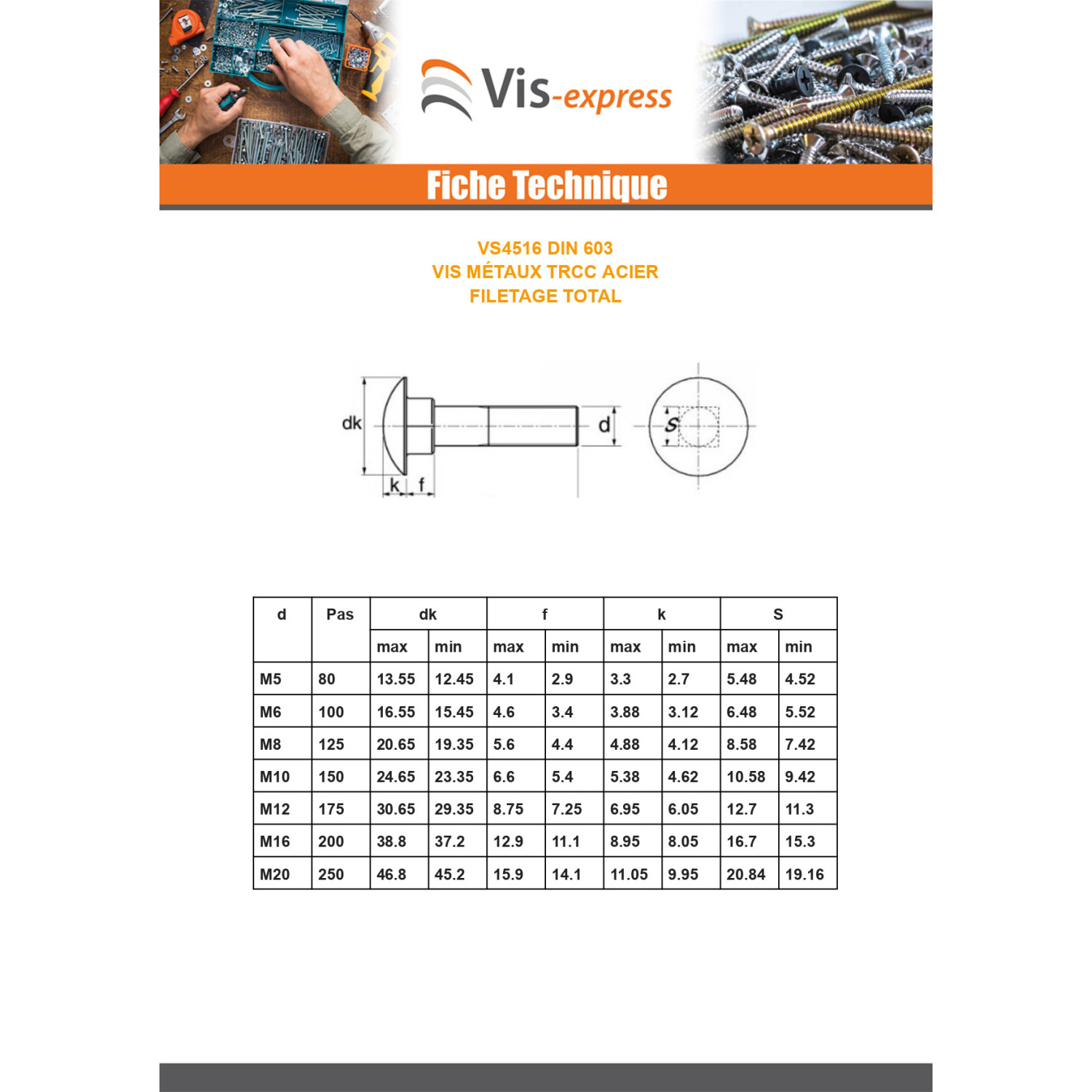

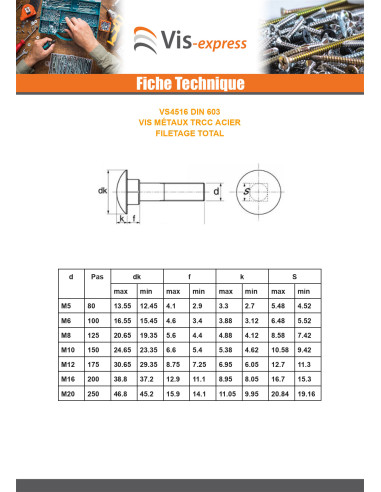

Guide dimensionnel (en mm)

Diamètre	5	6	7	8	10	12	14	16
Diametre tete	13.5	16.5	18	20.5	24.5	30.5	32	39
Epaisseur tete	3.3	3.9	4.8	5	5.4	7	10	9

Autre références : 3617501080973 V14 3663072095151

Cas d'utilisation

Mathieu G. (vis-express.fr)
24/03/2024

Fixation d’œillet d’arrimage Œillet d’arrimage remorque sur amazon

Classe	Résistance à la traction (MPa)	Limite d’élasticité (MPa)	Usage typique
4.6	400	0,6 × 400 = 240	Vis faible résistance, usage léger
5.6	500	0,6 × 500 = 300	Usage général faible à moyen
8.8	800	0,8 × 800 = 640	Haute résistance, mécanique, construction
10.9	1000	0,9 × 1000 = 900	Très haute résistance, applications exigeantes
12.9	1200	0,9 × 1200 = 1080	Ultra haute résistance, usage industriel lourd
