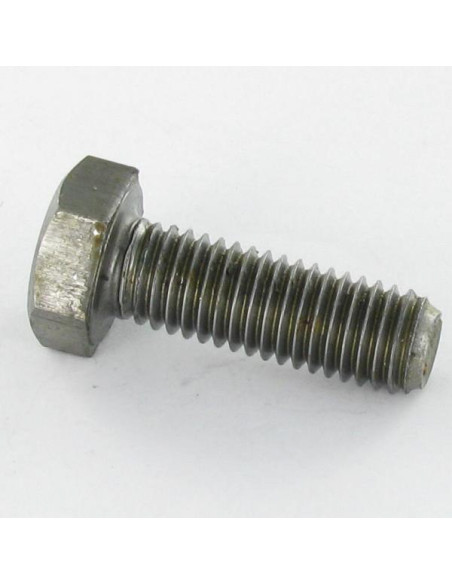

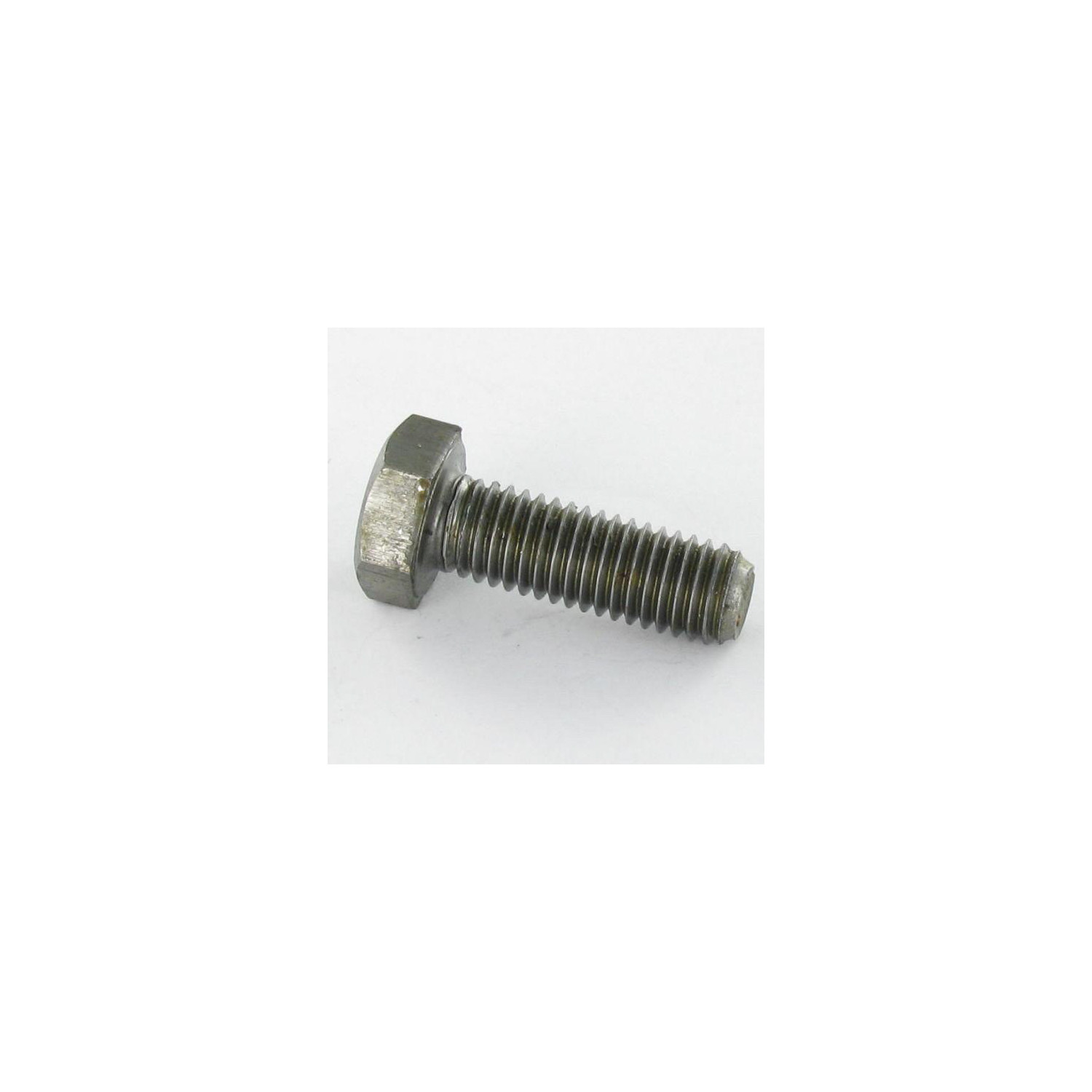

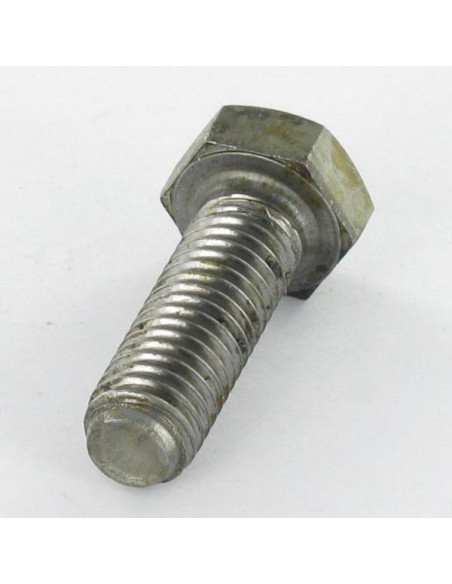

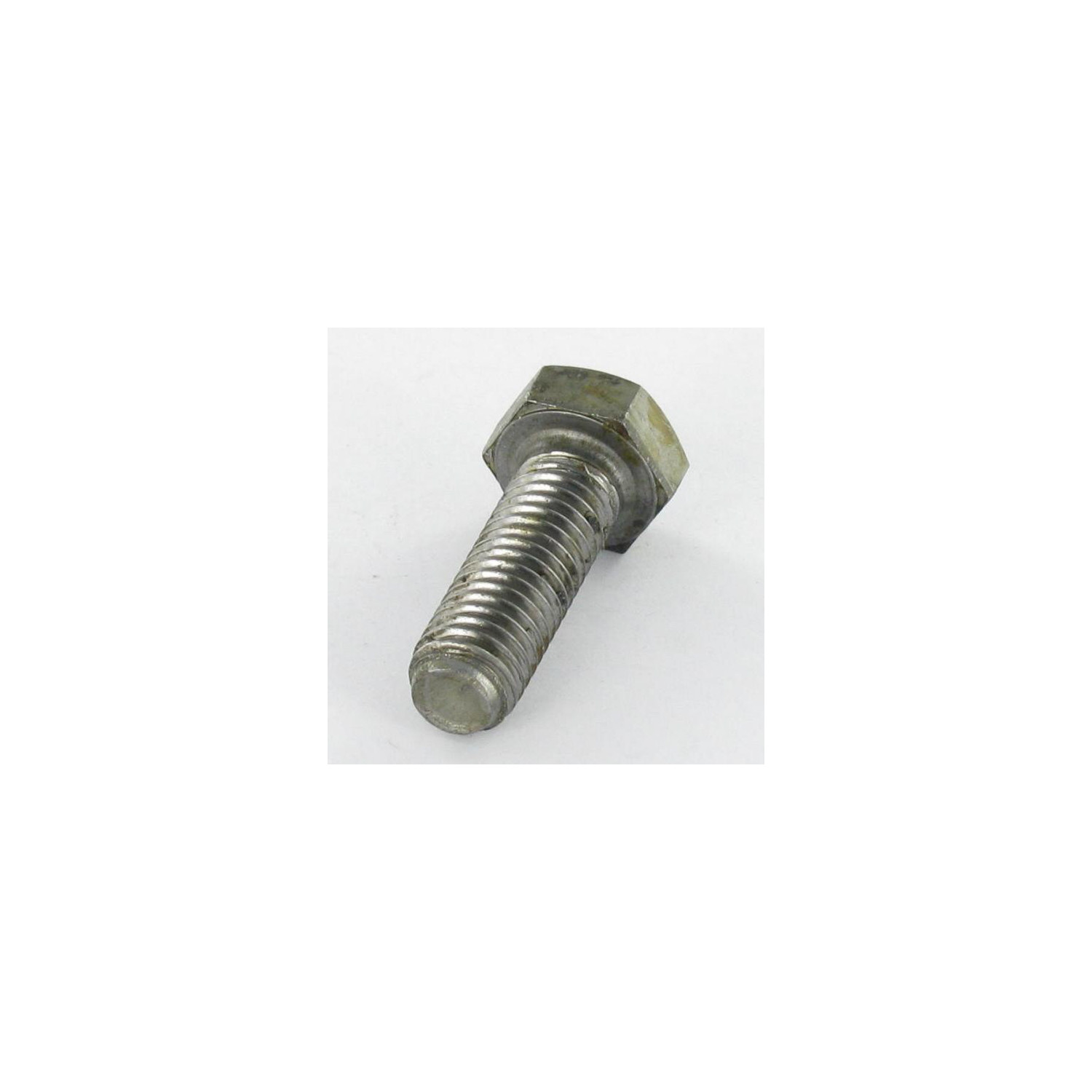

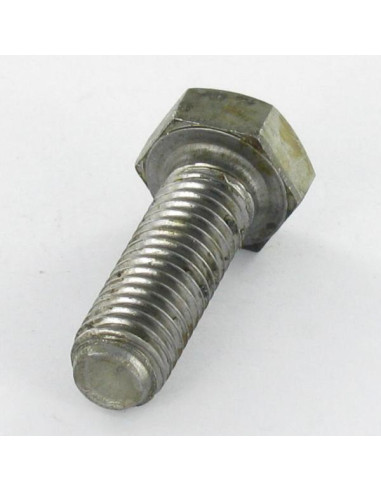

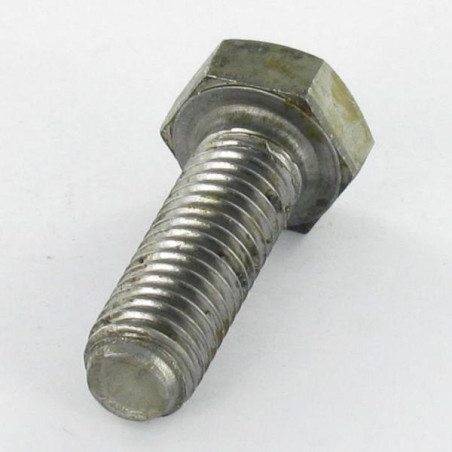

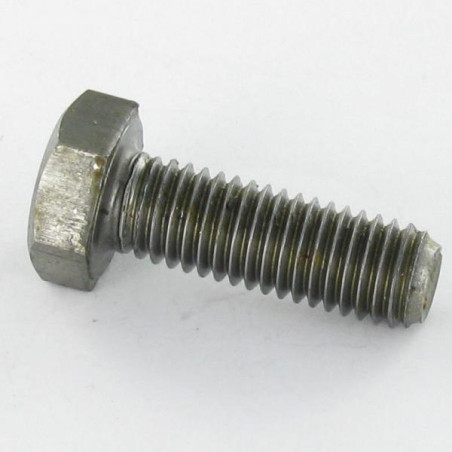

1 x Vis métaux Tête hexagonale TH M14X60 Classe 10.9 Filetage total Pas fin Pas de 150 Acier brut

1 x Vis métaux Tête hexagonale TH M14X60 Classe 10.9 Filetage total Pas fin Pas de 150 Acier brut

Name: 1 x Vis métaux Tête hexagonale TH M14X60 Classe 10.9 Filetage total Pas fin Pas de 150 Acier brut
Brand: Vis-express.be - Visserie et Boulonnerie
SKU: 4102146001
Price: 4.66 EUR
Availability: InStock

Référence 4102146001_1

En stock 125 Pièces

4,66 € TTC

PRIX DÉGRESSIF PAR QUANTITÉ

Nombre de pièces	1	5	20	50
Prix (€ TTC)	4,66 €	9,32 €	21,05 €	52,70 €

DIN 961 - Vis métaux Tête hexagonale TH M14X60 Classe 10.9 Filetage total Pas fin Pas de 150 Acier brut

Conditionnement

1 pièce
5 pieces
20 pieces
50 pieces

Dimensions indiquées en millimètres (mm)

Détails du produit

Diametre: M14
Longueur

Longueur

Comment mesurer la longueur d'une vis ?

La longueur d'une vis à tête fraisée se mesure avec la tête. Pour toutes les autres têtes, la longueur se mesure sous tête.: 60
Filetage: Filetage total
Matiere: Acier
CLASSE

CLASSE

Les classes mécaniques courantes des vis selon la norme ISO 898-1

Signification de la classe 8.8 :

Le premier chiffre (8) indique la résistance à la traction ultime du matériau, exprimée en centaines de MPa (mégapascals).

Ici, 8 × 100 = 800 MPa de résistance à la traction ultime.

Le second chiffre (8) indique le rapport entre la limite d’élasticité et la résistance à la traction ultime, multiplié par 10.

Ici, 8 signifie que la limite d’élasticité est 0,8 fois la résistance ultime.

Donc, limite d’élasticité = 0,8 × 800 MPa = 640 MPa.

Classes mécaniques des vis (exemples fréquents)

Classe Résistance à la traction (MPa) Limite d’élasticité (MPa) Usage typique

4.6 400 0,6 × 400 = 240 Vis faible résistance, usage léger

5.6 500 0,6 × 500 = 300 Usage général faible à moyen

8.8 800 0,8 × 800 = 640 Haute résistance, mécanique, construction

10.9 1000 0,9 × 1000 = 900 Très haute résistance, applications exigeantes

12.9 1200 0,9 × 1200 = 1080 Ultra haute résistance, usage industriel lourd

Explications supplémentaires :

Résistance à la traction ultime : charge maximale que la vis peut supporter avant rupture.

Limite d’élasticité : charge maximale avant déformation plastique (permanente et irréversible).

Plus la classe est élevée, plus la vis est résistante, mais aussi souvent plus cassante (peut se casser soudainement sans beaucoup se plier).

Les classes plus basses sont utilisées pour des assemblages moins soumis à de fortes contraintes.

Vis sans marquage = classe 4.6 ou équivalent (généralement)

En général, une vis non marquée est une vis basse résistance, souvent en acier doux ou acier standard.

Elle peut correspondre à une classe 4.6 (résistance à la traction ~400 MPa, limite d’élasticité ~240 MPa) ou parfois même inférieure.

Ces vis conviennent pour des assemblages non soumis à de fortes contraintes mécaniques.

Pourquoi ?

Les vis de classes plus élevées (8.8, 10.9, 12.9, etc.) sont obligatoirement marquées pour garantir leur qualité et traçabilité.

L’absence de marquage signifie souvent une vis non normalisée ou de qualité basique.: Classe 10.9
Couleur: Gris Acier / Noir
CLEF De: 22
Pas: Pas de 150
Norme: DIN 961
Famille de produits: Vis métaux
POIDS à LA pièce: 88.5 GR
Filet: Métaux
Forme tete: Tête hexagonale
Diametre en mm: 13.774 - 13.903

En stock 125 Produits

ean13 3663072196971

Description

Vis métaux Tête hexagonale TH M14X60 Classe 10.9 Filetage total Pas fin Pas de 150 Acier brut
Diametre = M14, Longueur = 60, Famille Sous Produits = Tete hexagonale, Classe = 10.9, Matiere = Acier, Pas = P150, Norme = DIN 961, Famille De Produits = Vis Metaux

Guide dimensionnel (en mm)

Diamètre	M8	M10	M12	M14	M16	M18	M20	M22	M24	M27	M30	M33	M36	M39	M42	M45	M48	M52
SURPLAT/CLE	13	17	19	22	24	27	30	32	36	41	46	50	55	60	65	70	75	80
Epaisseur tete	5.3	6.4	7.5	8.8	10	11.5	12.5	14	15	17	18.7	21	22.5	25	26	28	30	33

Autre références : 3617501537064 OZ5003101163 3663072196971

Classe	Résistance à la traction (MPa)	Limite d’élasticité (MPa)	Usage typique
4.6	400	0,6 × 400 = 240	Vis faible résistance, usage léger
5.6	500	0,6 × 500 = 300	Usage général faible à moyen
8.8	800	0,8 × 800 = 640	Haute résistance, mécanique, construction
10.9	1000	0,9 × 1000 = 900	Très haute résistance, applications exigeantes
12.9	1200	0,9 × 1200 = 1080	Ultra haute résistance, usage industriel lourd
