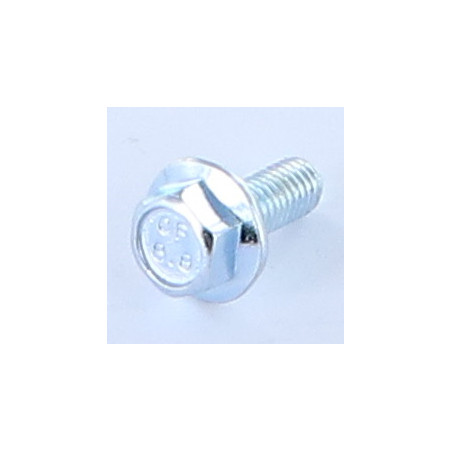

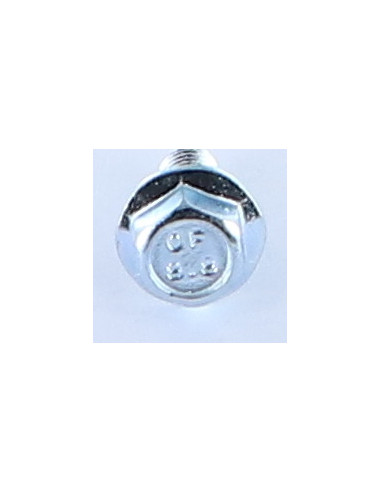

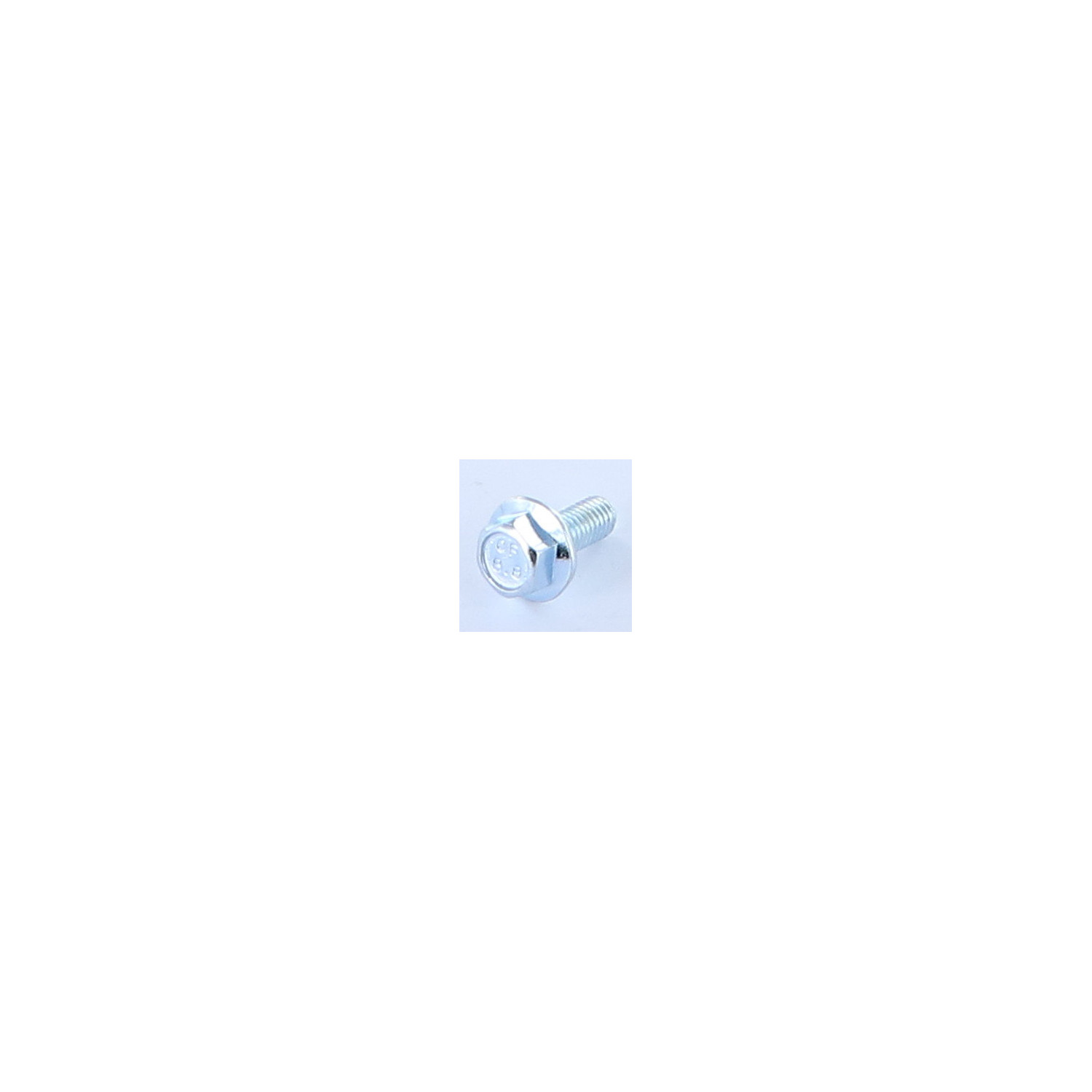

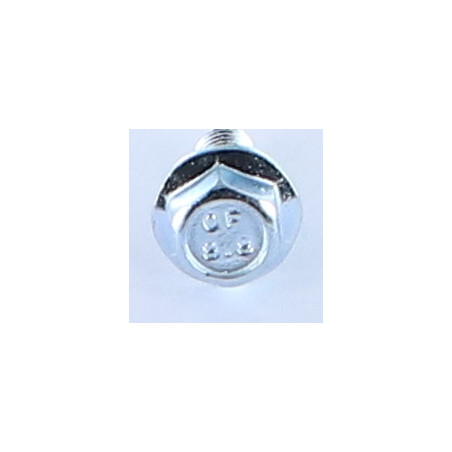

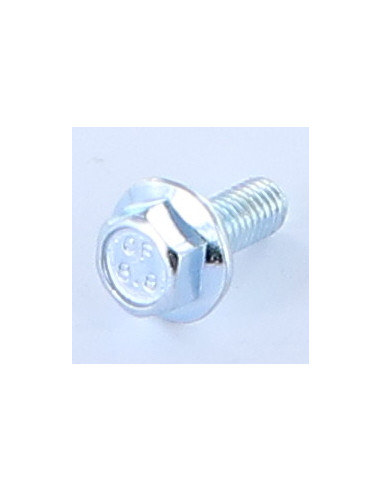

1 x Vis métaux Tête hexagonale TH M5X16 Embase collerette crantée Classe 8.8 Acier zingué

1 x Vis métaux Tête hexagonale TH M5X16 Embase collerette crantée Classe 8.8 Acier zingué

Name: 1 x Vis métaux Tête hexagonale TH M5X16 Embase collerette crantée Classe 8.8 Acier zingué
Brand: Vis-express.be - Visserie et Boulonnerie
SKU: 4120501602
Price: 2.06 EUR
Availability: InStock

Référence 4120501602_1

En stock 55200 Pièces

2,06 € TTC

PRIX DÉGRESSIF PAR QUANTITÉ

Nombre de pièces	1	10	30	200	800
Prix (€ TTC)	2,06 €	4,11 €	4,90 €	9,20 €	31,94 €

DIN6921+8.8+FILETAGE TOTAL+CRANT - Vis métaux Tête hexagonale TH M5X16 Embase collerette crantée Classe 8.8 Acier zingué

Conditionnement

1 pièce
10 pièces
30 pièces
200 pièces
800 pieces

Dimensions indiquées en millimètres (mm)

Détails du produit

Diametre: M5
Longueur

Longueur

Comment mesurer la longueur d'une vis ?

La longueur d'une vis à tête fraisée se mesure avec la tête. Pour toutes les autres têtes, la longueur se mesure sous tête.: 16
Matiere: Acier
CLASSE

CLASSE

Les classes mécaniques courantes des vis selon la norme ISO 898-1

Signification de la classe 8.8 :

Le premier chiffre (8) indique la résistance à la traction ultime du matériau, exprimée en centaines de MPa (mégapascals).

Ici, 8 × 100 = 800 MPa de résistance à la traction ultime.

Le second chiffre (8) indique le rapport entre la limite d’élasticité et la résistance à la traction ultime, multiplié par 10.

Ici, 8 signifie que la limite d’élasticité est 0,8 fois la résistance ultime.

Donc, limite d’élasticité = 0,8 × 800 MPa = 640 MPa.

Classes mécaniques des vis (exemples fréquents)

Classe Résistance à la traction (MPa) Limite d’élasticité (MPa) Usage typique

4.6 400 0,6 × 400 = 240 Vis faible résistance, usage léger

5.6 500 0,6 × 500 = 300 Usage général faible à moyen

8.8 800 0,8 × 800 = 640 Haute résistance, mécanique, construction

10.9 1000 0,9 × 1000 = 900 Très haute résistance, applications exigeantes

12.9 1200 0,9 × 1200 = 1080 Ultra haute résistance, usage industriel lourd

Explications supplémentaires :

Résistance à la traction ultime : charge maximale que la vis peut supporter avant rupture.

Limite d’élasticité : charge maximale avant déformation plastique (permanente et irréversible).

Plus la classe est élevée, plus la vis est résistante, mais aussi souvent plus cassante (peut se casser soudainement sans beaucoup se plier).

Les classes plus basses sont utilisées pour des assemblages moins soumis à de fortes contraintes.

Vis sans marquage = classe 4.6 ou équivalent (généralement)

En général, une vis non marquée est une vis basse résistance, souvent en acier doux ou acier standard.

Elle peut correspondre à une classe 4.6 (résistance à la traction ~400 MPa, limite d’élasticité ~240 MPa) ou parfois même inférieure.

Ces vis conviennent pour des assemblages non soumis à de fortes contraintes mécaniques.

Pourquoi ?

Les vis de classes plus élevées (8.8, 10.9, 12.9, etc.) sont obligatoirement marquées pour garantir leur qualité et traçabilité.

L’absence de marquage signifie souvent une vis non normalisée ou de qualité basique.: Classe 8.8
Revetement de surface: Zingué blanc
Couleur: Gris
CLEF De: 8
Pas: Pas standard de 80
Norme: DIN6921+8.8+FILETAGE TOTAL+CRANT
Famille de produits: Vis métaux
Famille sous produits: Tête hexagonale TH Embase
POIDS à LA pièce: 3.2 GR
Filet: Métaux
Forme tete: Tête hexagonale TH Embase
Diametre en mm: 4.976 - 4.826

En stock 55200 Produits

ean13 3663072082175

Description

Vis métaux Tête hexagonale TH M5X16 Embase collerette crantée Classe 8.8 Acier zingué
Diametre = M5, Longueur = 16, Revetement De Surface = Zingue Blanc, Famille Sous Produits = TH embase, Classe = 8.8, Matiere = Acier, Pas = Pas standard de 80, Norme = DIN6921+8.8+FILETAGE TOTAL+CRANT, Famille De Produits = Vis Metaux

Guide dimensionnel (en mm)

Diamètre	M5	M6	M8	M10	M12	M14	16	M20
PAS	80	100	125	150	175	200	200	250
Clef de	8	10	13	15	16	18	21	27
Diametre embase	11.8	14.2	18	22.3	26.6	30.5	35	43

Autre références : 3617500873750 R001601 987604 TH 1TR000595 100455 VIS*HE*M5X16 987604 FRT.600.0510 41101 VI93 DIVERSATEBUR 220708 VEC5.16 AQU1117 120042000 198T0516 VISX16/REV VISX16/REV 51101A TR001601 2CO120042000 M50X0021 100455 100455 3663072082175

Cas d'utilisation

Gilbert R. (vis-express.fr)
29/03/2026

viser des équerres poteaux Carres de 5x5cm

Classe	Résistance à la traction (MPa)	Limite d’élasticité (MPa)	Usage typique
4.6	400	0,6 × 400 = 240	Vis faible résistance, usage léger
5.6	500	0,6 × 500 = 300	Usage général faible à moyen
8.8	800	0,8 × 800 = 640	Haute résistance, mécanique, construction
10.9	1000	0,9 × 1000 = 900	Très haute résistance, applications exigeantes
12.9	1200	0,9 × 1200 = 1080	Ultra haute résistance, usage industriel lourd
