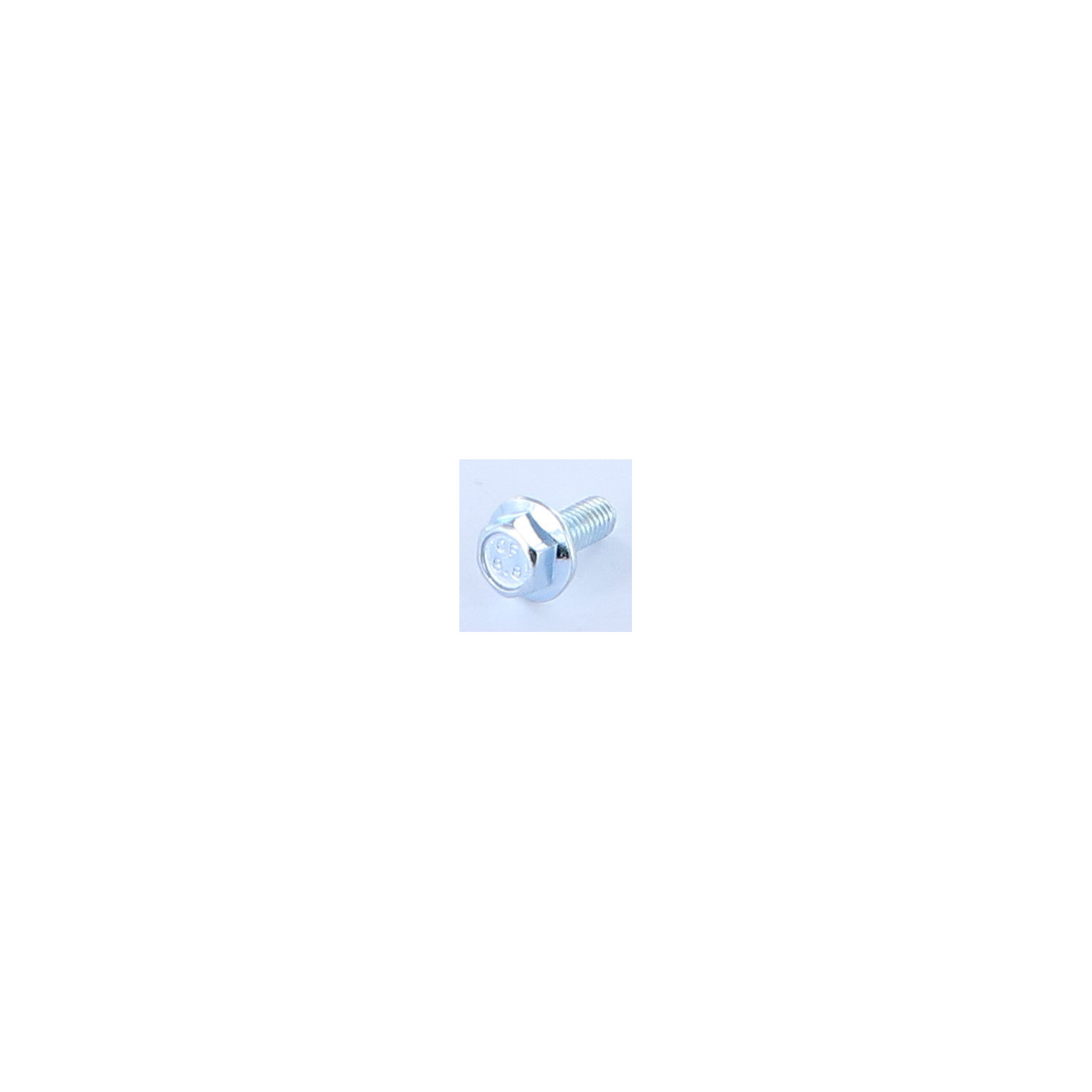

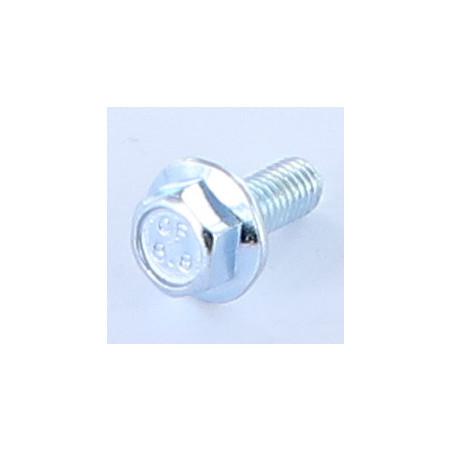

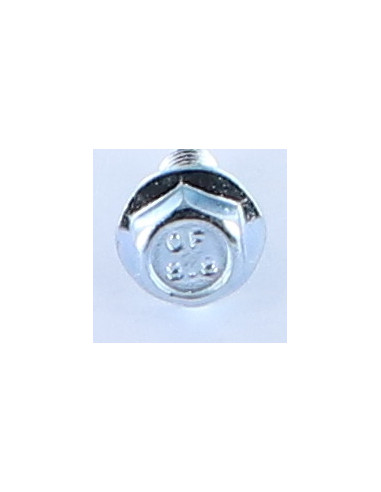

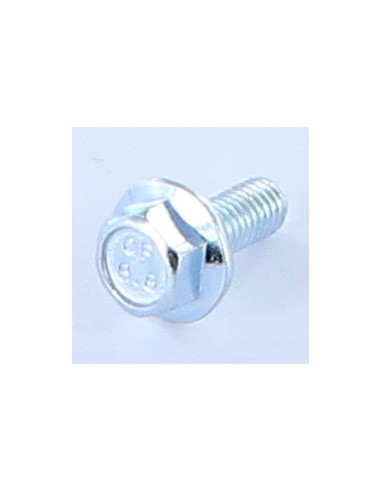

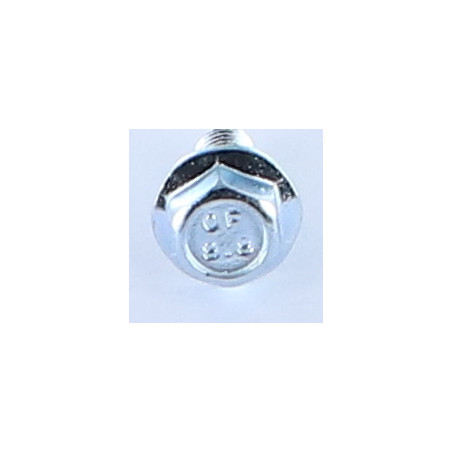

1 x Vis métaux Tête hexagonale TH M5X10 Embase collerette crantée Classe 8.8 Acier zingué

1 x Vis métaux Tête hexagonale TH M5X10 Embase...

1 x Vis métaux Tête hexagonale TH M5X10 Embase collerette crantée Classe 8.8 Acier zingué

Name: 1 x Vis métaux Tête hexagonale TH M5X10 Embase collerette crantée Classe 8.8 Acier zingué
Brand: Vis-Express
SKU: 4120501002
Price: 5.14 EUR
Availability: InStock

Référence 4120501002_1

En stock 31089 Pièces

5,14 € TTC

PRIX DÉGRESSIF PAR QUANTITÉ

Nombre de pièces	1	10	100	500
Prix (€ TTC)	5,14 €	10,23 €	12,28 €	24,50 €

DIN 6921 Filetage total - Vis métaux Tête hexagonale TH M5X10 Embase collerette crantée Classe 8.8 Acier zingué

Conditionnement

1 pièce
10 pièces
100 pièces
500 pieces

Voir toutes les dimensions disponibles de cette gamme Dimensions indiquées en millimètres (mm)

Détails du produit

Diametre: M5
Longueur

Longueur

Comment mesurer la longueur d'une vis ?

La longueur d'une vis à tête fraisée se mesure avec la tête. Pour toutes les autres têtes, la longueur se mesure sous tête.: 10
Matiere: Acier
CLASSE

CLASSE

Les classes mécaniques courantes des vis selon la norme ISO 898-1

Signification de la classe 8.8 :

Le premier chiffre (8) indique la résistance à la traction ultime du matériau, exprimée en centaines de MPa (mégapascals).

Ici, 8 × 100 = 800 MPa de résistance à la traction ultime.

Le second chiffre (8) indique le rapport entre la limite d’élasticité et la résistance à la traction ultime, multiplié par 10.

Ici, 8 signifie que la limite d’élasticité est 0,8 fois la résistance ultime.

Donc, limite d’élasticité = 0,8 × 800 MPa = 640 MPa.

Classes mécaniques des vis (exemples fréquents)

Classe Résistance à la traction (MPa) Limite d’élasticité (MPa) Usage typique

4.6 400 0,6 × 400 = 240 Vis faible résistance, usage léger

5.6 500 0,6 × 500 = 300 Usage général faible à moyen

8.8 800 0,8 × 800 = 640 Haute résistance, mécanique, construction

10.9 1000 0,9 × 1000 = 900 Très haute résistance, applications exigeantes

12.9 1200 0,9 × 1200 = 1080 Ultra haute résistance, usage industriel lourd

Explications supplémentaires :

Résistance à la traction ultime : charge maximale que la vis peut supporter avant rupture.

Limite d’élasticité : charge maximale avant déformation plastique (permanente et irréversible).

Plus la classe est élevée, plus la vis est résistante, mais aussi souvent plus cassante (peut se casser soudainement sans beaucoup se plier).

Les classes plus basses sont utilisées pour des assemblages moins soumis à de fortes contraintes.

Vis sans marquage = classe 4.6 ou équivalent (généralement)

En général, une vis non marquée est une vis basse résistance, souvent en acier doux ou acier standard.

Elle peut correspondre à une classe 4.6 (résistance à la traction ~400 MPa, limite d’élasticité ~240 MPa) ou parfois même inférieure.

Ces vis conviennent pour des assemblages non soumis à de fortes contraintes mécaniques.

Pourquoi ?

Les vis de classes plus élevées (8.8, 10.9, 12.9, etc.) sont obligatoirement marquées pour garantir leur qualité et traçabilité.

L’absence de marquage signifie souvent une vis non normalisée ou de qualité basique.: Classe 8.8
Revetement de surface: Zingué blanc

Zingué blanc

Zinguage 3 à 5 µm

Toutes nos pièces zinguées répondent à cette description (sauf indication supplémentaires).

Protection anticorrosion : faible
Fine couche de zinc de 3 à 5 µm, adaptée aux environnements peu exposés.

Brouillard salin : 24 à 96 h
Tenue indicative avant apparition de rouille, selon la finition du revêtement.

Environnement recommandé
Applications intérieures ou environnements très peu exposés à l'humidité.

Filetage préservé
La faible épaisseur du revêtement limite les variations dimensionnelles et permet de conserver la précision des filetages.
Couleur: Gris
CLEF De: 8
Pas: Pas standard de 80
Norme: DIN6921+8.8+FILETAGE TOTAL+CRANT
Famille de produits: Vis métaux
Famille sous produits: Tête hexagonale TH Embase
POIDS à LA pièce: 2.75 GR
Filet: Métaux
Forme tete: Tête hexagonale TH Embase
Diametre en mm: 4.976 - 4.826

En stock 31089 Produits

ean13 3663072082151

Description

Vis métaux Tête hexagonale TH M5X10 Embase collerette crantée Classe 8.8 Acier zingué
Diametre = M5, Longueur = 10, Revetement De Surface = Zingue Blanc, Famille Sous Produits = TH embase, Classe = 8.8, Matiere = Acier, Pas = Pas standard de 80, Norme = DIN6921 FT CR, Famille De Produits = Vis Metaux

Guide dimensionnel (en mm)

Diamètre	M5	M6	M8	M10	M12	M14	16	M20
PAS	80	100	125	150	175	200	200	250
Clef de	8	10	13	15	16	18	21	27
Diametre embase	11.8	14.2	18	22.3	26.6	30.5	35	43

Autre références : 3617501919198 W110022 40700066 24524008 861745000 183076 861745000 24524008 3663072082151

Cas d'utilisation

SIRUGUE K. (vis-express.fr)
01/09/2024

Ces vis vont me permettre de pouvoir fixer le hublot de ma machine à laver. Le lave linge est la marque whirpool la référence du hublot est FFB 8448 BV FR et la dimension par la vis de base pour fixation est M4X8 mais le taraudage étant bien abîmé je dois prendre la taille au dessus avec un peu de marge.

Classe	Résistance à la traction (MPa)	Limite d’élasticité (MPa)	Usage typique
4.6	400	0,6 × 400 = 240	Vis faible résistance, usage léger
5.6	500	0,6 × 500 = 300	Usage général faible à moyen
8.8	800	0,8 × 800 = 640	Haute résistance, mécanique, construction
10.9	1000	0,9 × 1000 = 900	Très haute résistance, applications exigeantes
12.9	1200	0,9 × 1200 = 1080	Ultra haute résistance, usage industriel lourd
