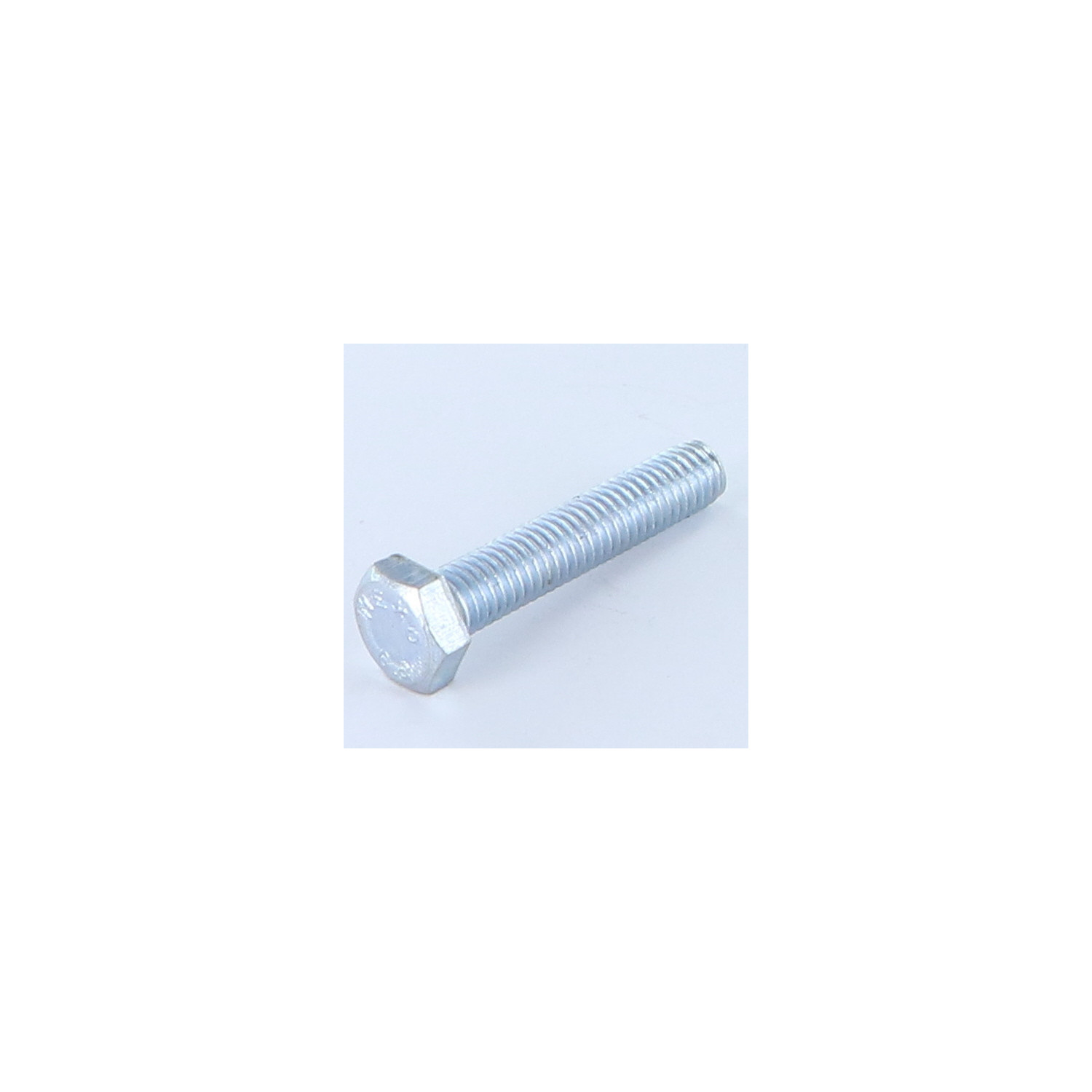

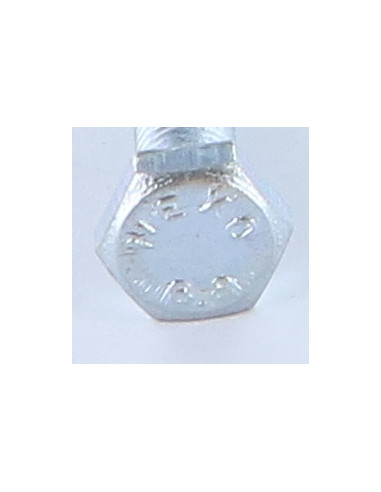

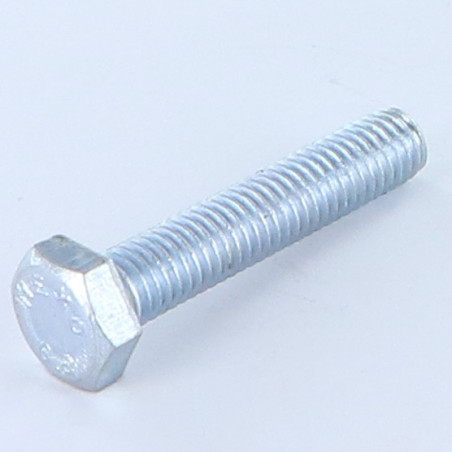

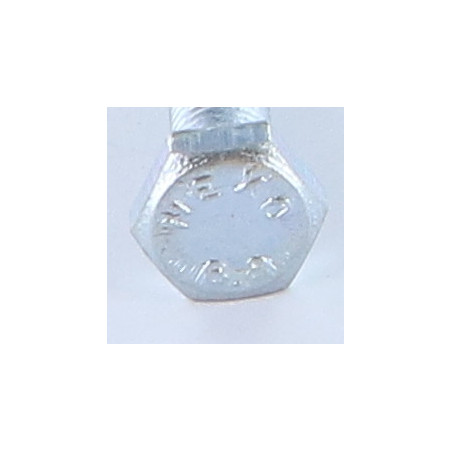

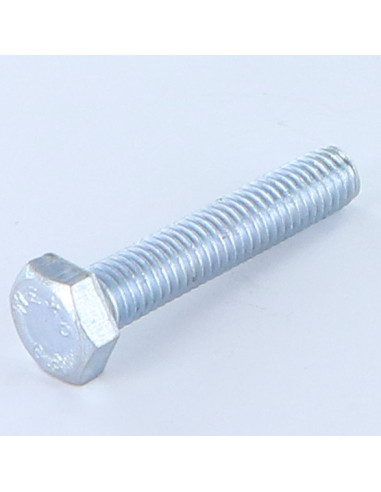

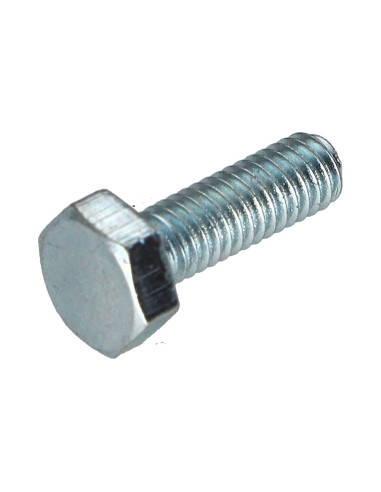

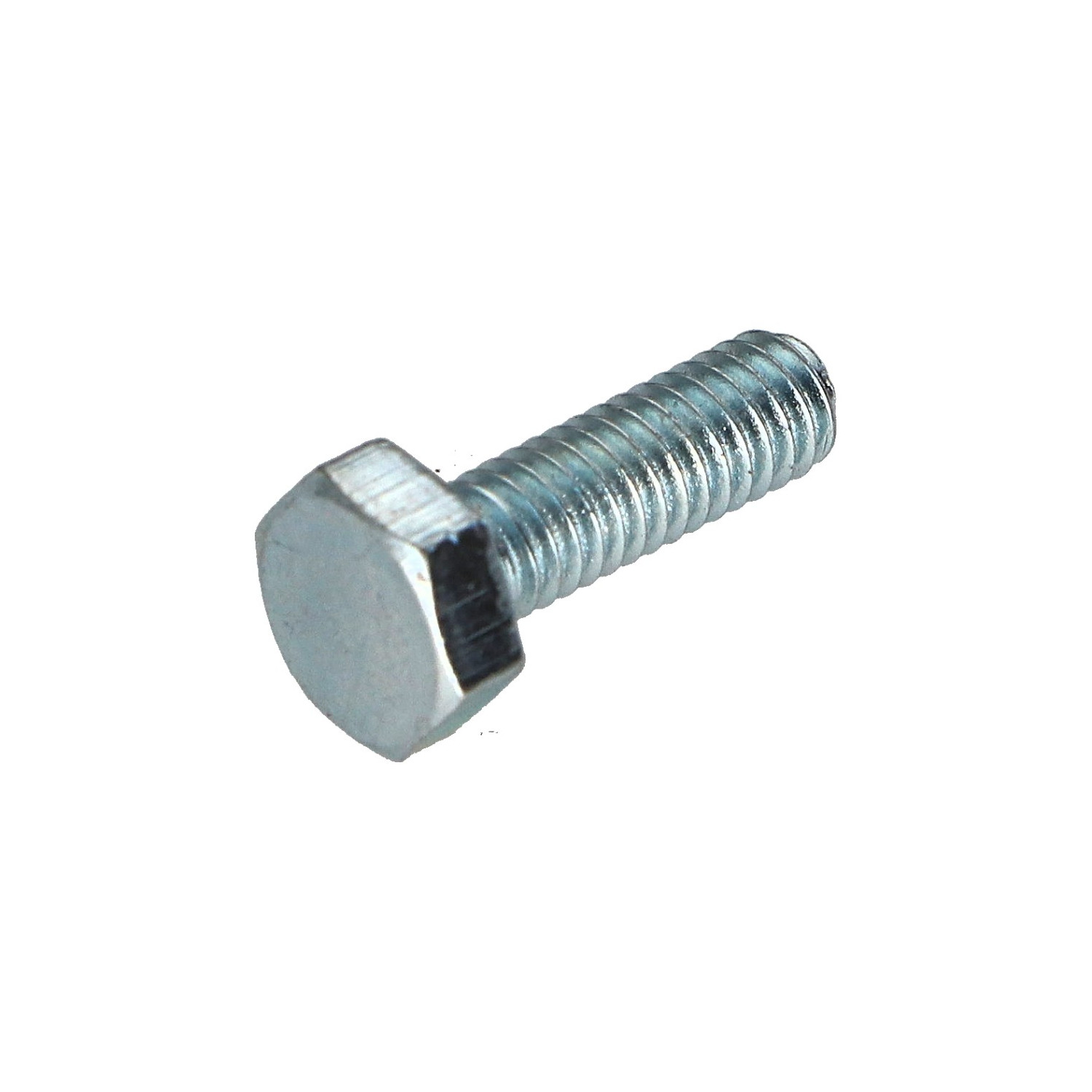

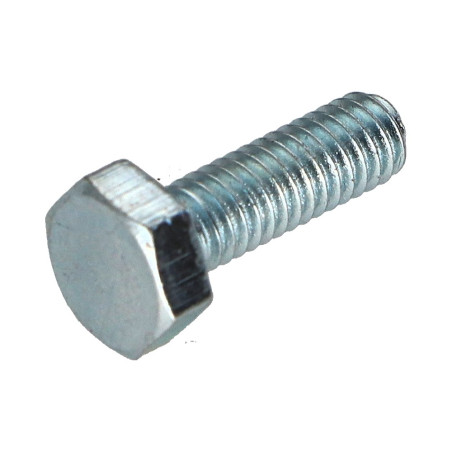

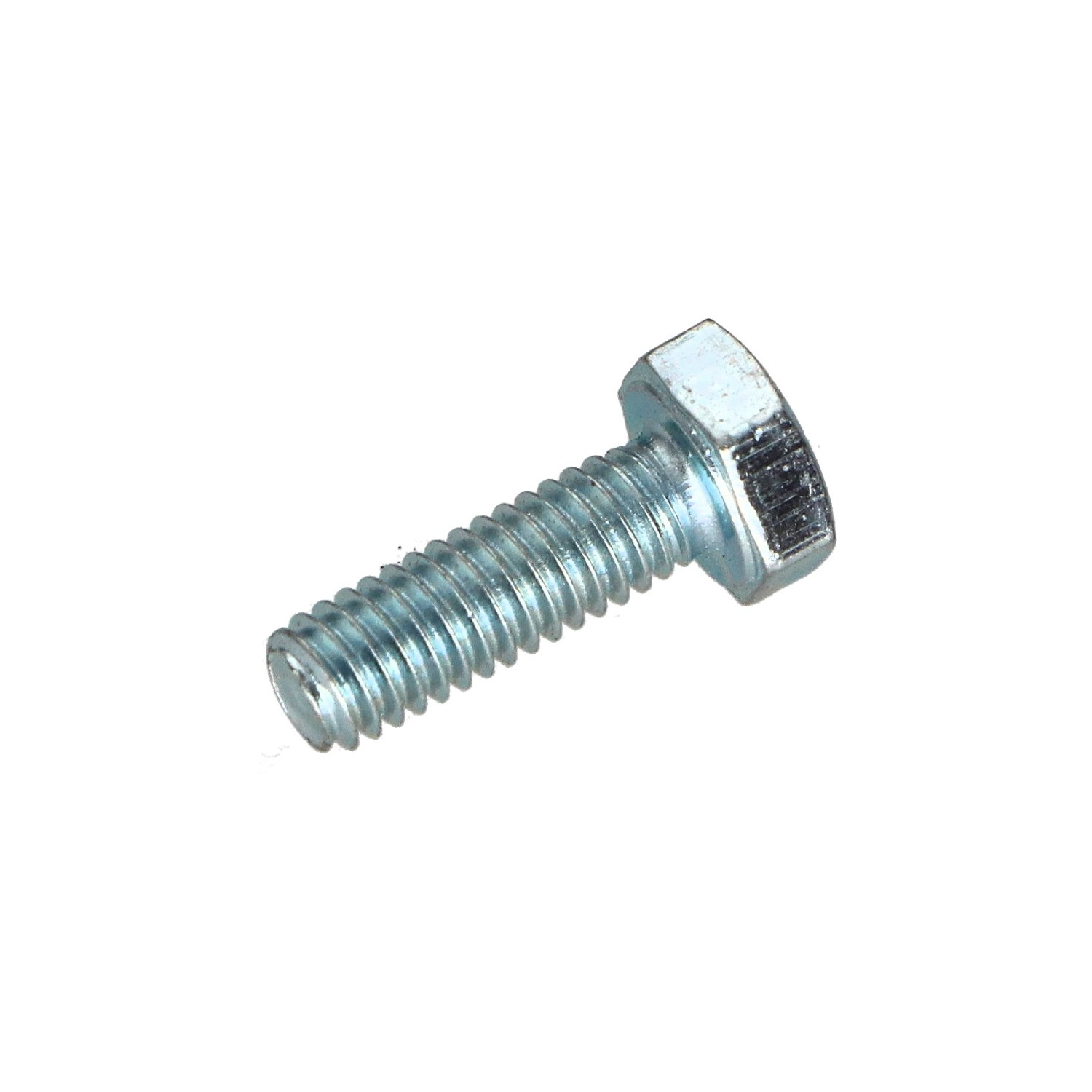

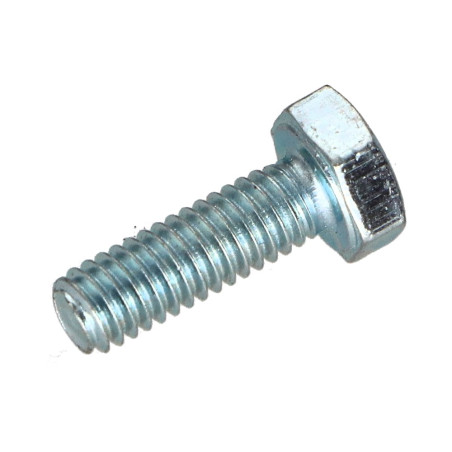

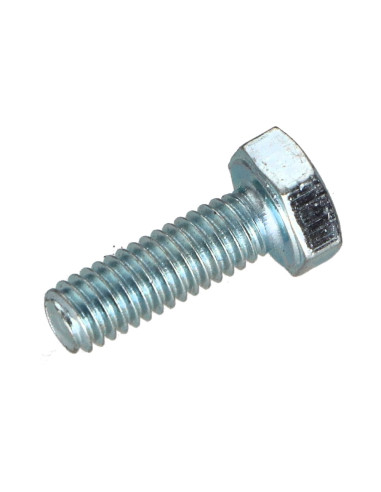

1 x Vis métaux Tête hexagonale TH M5X16 Classe 8.8 Acier zingué

1 x Vis métaux Tête hexagonale TH M5X16 Classe 8.8 Acier zingué

Name: 1 x Vis métaux Tête hexagonale TH M5X16 Classe 8.8 Acier zingué
Brand: Vis-express.be - Visserie et Boulonnerie
SKU: 4108501602
Price: 2.06 EUR
Availability: InStock

Référence 4108501602_1

En stock 64463 Pièces

2,06 € TTC

PRIX DÉGRESSIF PAR QUANTITÉ

Nombre de pièces	1	10	100	500	2000
Prix (€ TTC)	2,06 €	4,11 €	4,90 €	11,98 €	43,80 €

ISO 4017 - Vis métaux Tête hexagonale TH M5X16 Classe 8.8 Acier zingué

Conditionnement

1 pièce
10 pièces
100 pièces
500 pieces
2000 pieces

Dimensions indiquées en millimètres (mm)

Détails du produit

Diametre: M5
Longueur

Longueur

Comment mesurer la longueur d'une vis ?

La longueur d'une vis à tête fraisée se mesure avec la tête. Pour toutes les autres têtes, la longueur se mesure sous tête.: 16
Matiere: Acier
CLASSE

CLASSE

Les classes mécaniques courantes des vis selon la norme ISO 898-1

Signification de la classe 8.8 :

Le premier chiffre (8) indique la résistance à la traction ultime du matériau, exprimée en centaines de MPa (mégapascals).

Ici, 8 × 100 = 800 MPa de résistance à la traction ultime.

Le second chiffre (8) indique le rapport entre la limite d’élasticité et la résistance à la traction ultime, multiplié par 10.

Ici, 8 signifie que la limite d’élasticité est 0,8 fois la résistance ultime.

Donc, limite d’élasticité = 0,8 × 800 MPa = 640 MPa.

Classes mécaniques des vis (exemples fréquents)

Classe Résistance à la traction (MPa) Limite d’élasticité (MPa) Usage typique

4.6 400 0,6 × 400 = 240 Vis faible résistance, usage léger

5.6 500 0,6 × 500 = 300 Usage général faible à moyen

8.8 800 0,8 × 800 = 640 Haute résistance, mécanique, construction

10.9 1000 0,9 × 1000 = 900 Très haute résistance, applications exigeantes

12.9 1200 0,9 × 1200 = 1080 Ultra haute résistance, usage industriel lourd

Explications supplémentaires :

Résistance à la traction ultime : charge maximale que la vis peut supporter avant rupture.

Limite d’élasticité : charge maximale avant déformation plastique (permanente et irréversible).

Plus la classe est élevée, plus la vis est résistante, mais aussi souvent plus cassante (peut se casser soudainement sans beaucoup se plier).

Les classes plus basses sont utilisées pour des assemblages moins soumis à de fortes contraintes.

Vis sans marquage = classe 4.6 ou équivalent (généralement)

En général, une vis non marquée est une vis basse résistance, souvent en acier doux ou acier standard.

Elle peut correspondre à une classe 4.6 (résistance à la traction ~400 MPa, limite d’élasticité ~240 MPa) ou parfois même inférieure.

Ces vis conviennent pour des assemblages non soumis à de fortes contraintes mécaniques.

Pourquoi ?

Les vis de classes plus élevées (8.8, 10.9, 12.9, etc.) sont obligatoirement marquées pour garantir leur qualité et traçabilité.

L’absence de marquage signifie souvent une vis non normalisée ou de qualité basique.: Classe 8.8
Revetement de surface: Zingué blanc
Couleur: Gris
CLEF De: 8
Pas: Pas standard de 80
Norme: ISO 4017
Famille de produits: Vis métaux
Metiers: Agricole
POIDS à LA pièce: 3 GR
Filet: Métaux
Forme tete: Tête hexagonale
Diametre en mm: 4.976 - 4.826

En stock 64463 Produits

ean13 3663072071353

Description

Vis métaux Tête hexagonale TH M5X16 Classe 8.8 Acier zingué
Diametre = M5, Longueur = 16, Revetement De Surface = Zingue Blanc, Famille Sous Produits = Tete hexagonale, Classe = 8.8, Matiere = Acier, Pas = Pas standard de 80, Norme = ISO 4017, Famille De Produits = Vis Metaux, Metiers = Agricole

Guide dimensionnel (en mm)

Diamètre	6	8	10	12	14	16	18	20	22	24
Epaisseur tete	4	5.3	6.4	7.5	8.8	10	11.5	12.5	14	15
Surplat/clef	10	13	16	18	21	24	27	30	34	36
Pas	100	125	150	175	200	-	300

Autre références : 3473575340388 182515 8970161 156521 C08000321 14369 3-0543 Z90000004000 BOVH516 90050005 TH516Z VISH05X16T88 b0419074 6PANS515 1TR000001 070C000035 5x16 0057516 BR2400145 10152 VIS.AC.HM05X BOULON5X16 2400106 QB6Z516 32VH0516 THG5X16 ACH6783 VISS00202 52249 0102Z05016 5s0102009 2839120 WUR0057.5.16 7001-0169-A 290071 VIS0336 3740650 600.0125 VPAZ0002 1402000042 00336 0041184 304014 1513-100137 QVISHEXM0501 1000010116 66087 THG5X16 56205016.1 A00000633 S55124 933M5X16AZ8 01230.050.01 0332 35020106 A100005 BVVMHXX05X01 VISSER0200 0011615 3-0543 SSTDVI00002 LEVV-THM5X16 3508 HFP0098 104079 002934 500 100300706051 290071 160011 182515 AC5X16 VTH5X16Z 020041 01B249 VISACIZNBLTH AFXVIZING003 HM5-16 VZTH88M5L16 250398 BAA00089 120002000 331609 120002000 05.00.34 M78113280 642-0119-6 1002962 250398 120002000 01C12017 51101 PU00146 TH0516 A05011307016 TR000002 1795 120002000 331609 VHM05X16 COV10044 0601403 22.005.015 VIS TH05X016 00010152 182515 020.0169 WBCL009888 0057516 CA10-00112 VS000936 30150014 COPR-000035 1TR000001 3663072071353

Cas d'utilisation

clement f. (vis-express.fr)
24/11/2024

a fixer une hélice helicoptere apache

Classe	Résistance à la traction (MPa)	Limite d’élasticité (MPa)	Usage typique
4.6	400	0,6 × 400 = 240	Vis faible résistance, usage léger
5.6	500	0,6 × 500 = 300	Usage général faible à moyen
8.8	800	0,8 × 800 = 640	Haute résistance, mécanique, construction
10.9	1000	0,9 × 1000 = 900	Très haute résistance, applications exigeantes
12.9	1200	0,9 × 1200 = 1080	Ultra haute résistance, usage industriel lourd
