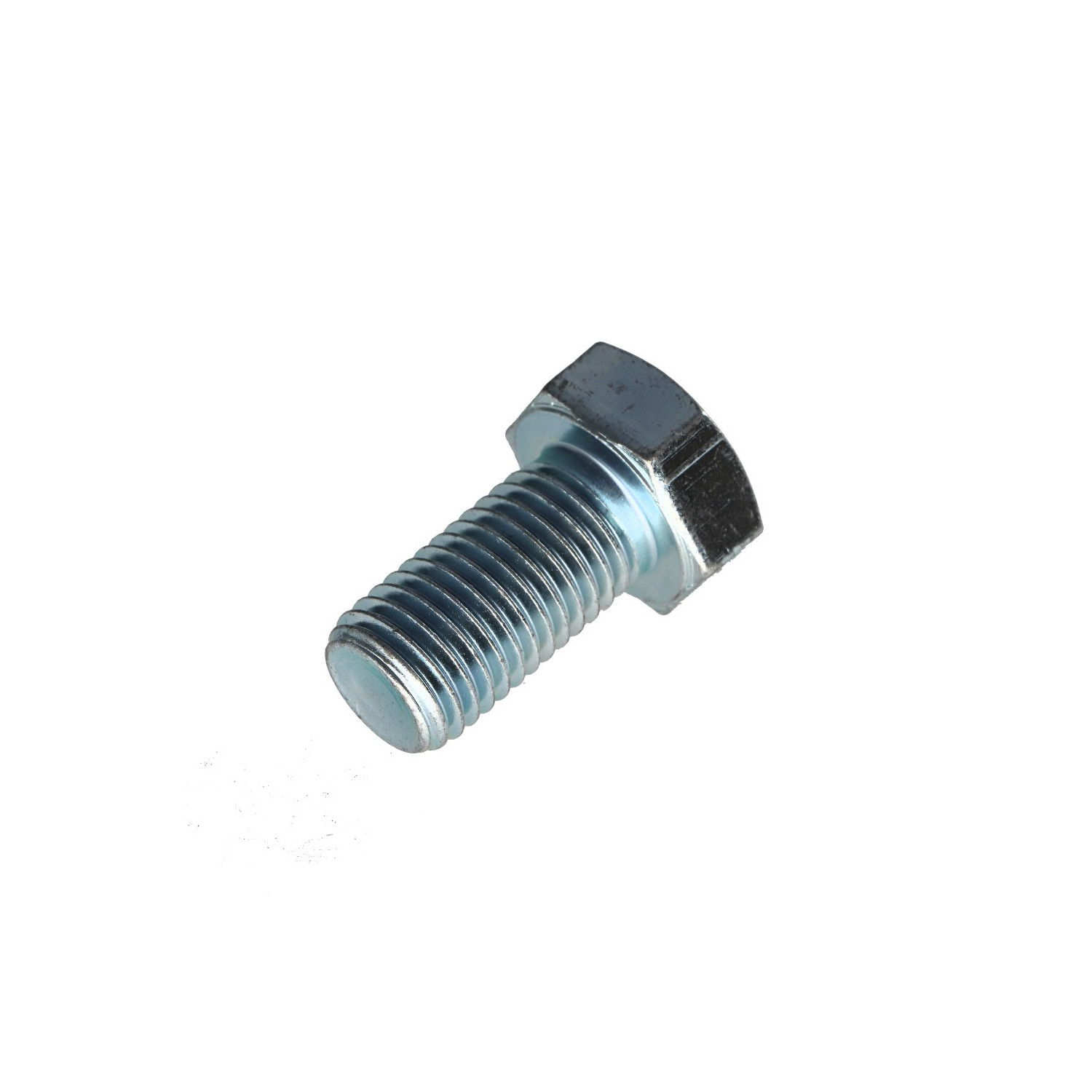

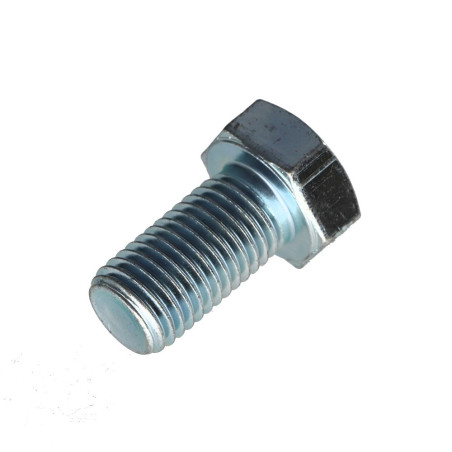

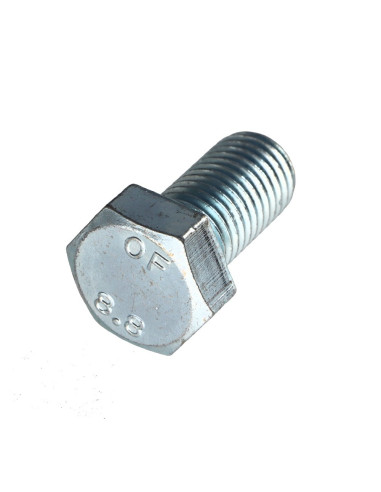

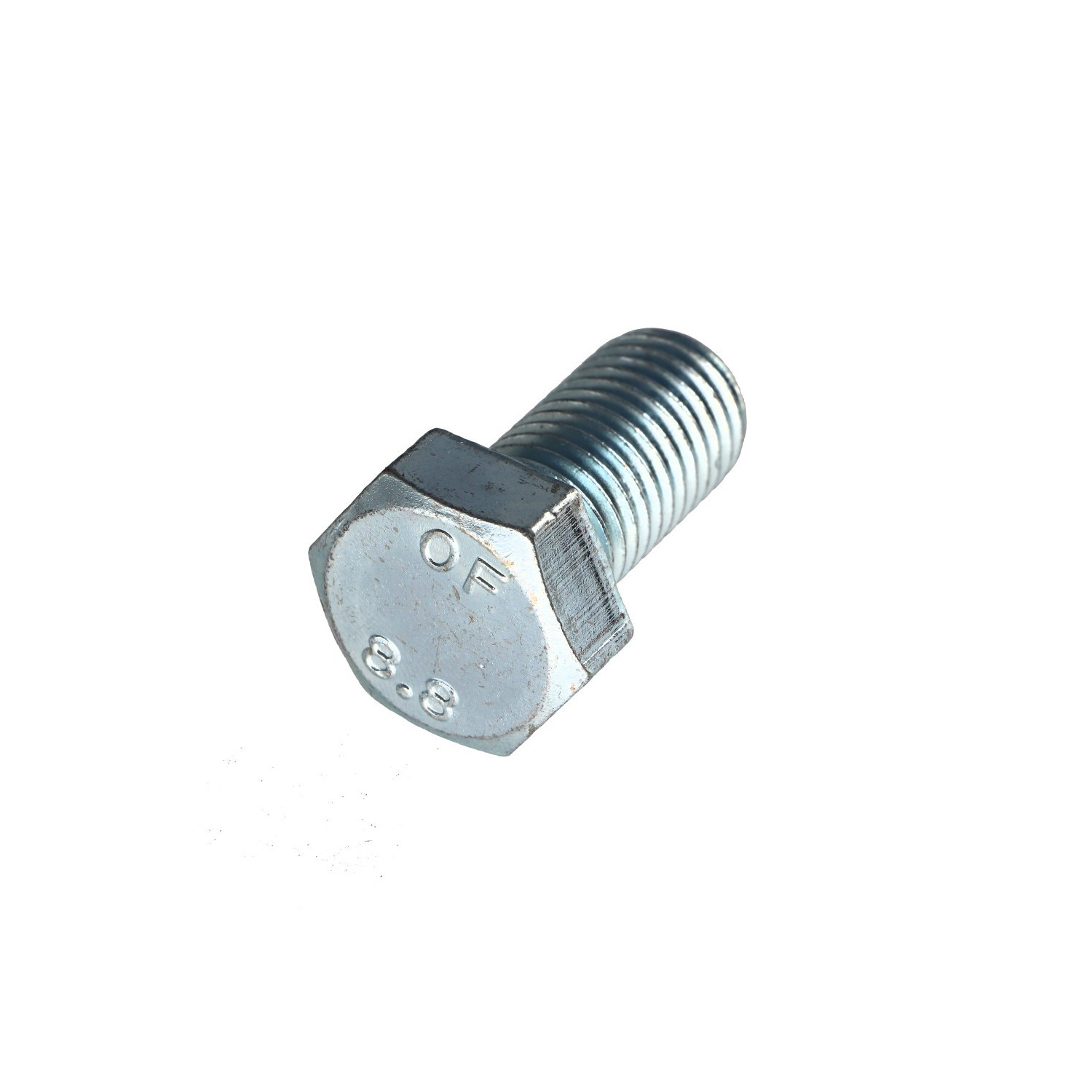

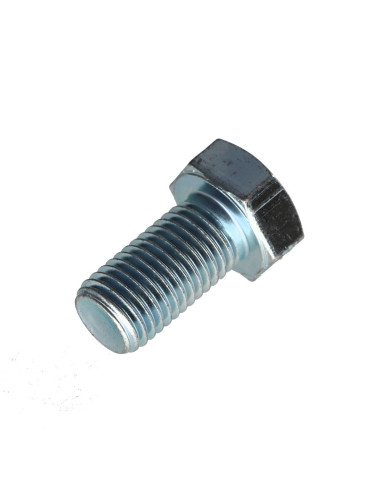

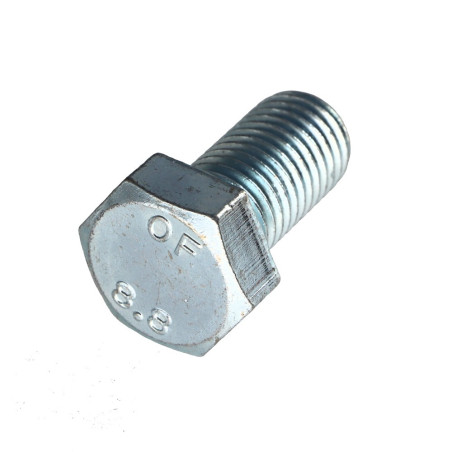

1 x Vis métaux Tête hexagonale TH M20X40 Classe 8.8 Acier zingué

1 x Vis métaux Tête hexagonale TH M20X40 Classe 8.8 Acier zingué

Name: 1 x Vis métaux Tête hexagonale TH M20X40 Classe 8.8 Acier zingué
Brand: Vis-express.be - Visserie et Boulonnerie
SKU: 4108204002
Price: 2.06 EUR
Availability: InStock

Référence 4108204002_1

En stock 4312 Pièces

2,06 € TTC

PRIX DÉGRESSIF PAR QUANTITÉ

Nombre de pièces	1	5	10	25	100
Prix (€ TTC)	2,06 €	8,29 €	16,58 €	37,81 €	151,19 €

ISO 4017 - Vis métaux Tête hexagonale TH M20X40 Classe 8.8 Acier zingué

Conditionnement

1 pièce
5 pieces
10 pièces
25 pieces
100 pièces

Dimensions indiquées en millimètres (mm)

Détails du produit

Diametre: M20
Longueur

Longueur

Comment mesurer la longueur d'une vis ?

La longueur d'une vis à tête fraisée se mesure avec la tête. Pour toutes les autres têtes, la longueur se mesure sous tête.: 40
Matiere: Acier
CLASSE

CLASSE

Les classes mécaniques courantes des vis selon la norme ISO 898-1

Signification de la classe 8.8 :

Le premier chiffre (8) indique la résistance à la traction ultime du matériau, exprimée en centaines de MPa (mégapascals).

Ici, 8 × 100 = 800 MPa de résistance à la traction ultime.

Le second chiffre (8) indique le rapport entre la limite d’élasticité et la résistance à la traction ultime, multiplié par 10.

Ici, 8 signifie que la limite d’élasticité est 0,8 fois la résistance ultime.

Donc, limite d’élasticité = 0,8 × 800 MPa = 640 MPa.

Classes mécaniques des vis (exemples fréquents)

Classe Résistance à la traction (MPa) Limite d’élasticité (MPa) Usage typique

4.6 400 0,6 × 400 = 240 Vis faible résistance, usage léger

5.6 500 0,6 × 500 = 300 Usage général faible à moyen

8.8 800 0,8 × 800 = 640 Haute résistance, mécanique, construction

10.9 1000 0,9 × 1000 = 900 Très haute résistance, applications exigeantes

12.9 1200 0,9 × 1200 = 1080 Ultra haute résistance, usage industriel lourd

Explications supplémentaires :

Résistance à la traction ultime : charge maximale que la vis peut supporter avant rupture.

Limite d’élasticité : charge maximale avant déformation plastique (permanente et irréversible).

Plus la classe est élevée, plus la vis est résistante, mais aussi souvent plus cassante (peut se casser soudainement sans beaucoup se plier).

Les classes plus basses sont utilisées pour des assemblages moins soumis à de fortes contraintes.

Vis sans marquage = classe 4.6 ou équivalent (généralement)

En général, une vis non marquée est une vis basse résistance, souvent en acier doux ou acier standard.

Elle peut correspondre à une classe 4.6 (résistance à la traction ~400 MPa, limite d’élasticité ~240 MPa) ou parfois même inférieure.

Ces vis conviennent pour des assemblages non soumis à de fortes contraintes mécaniques.

Pourquoi ?

Les vis de classes plus élevées (8.8, 10.9, 12.9, etc.) sont obligatoirement marquées pour garantir leur qualité et traçabilité.

L’absence de marquage signifie souvent une vis non normalisée ou de qualité basique.: Classe 8.8
Revetement de surface: Zingué blanc
Couleur: Gris
CLEF De: 30
Pas: Pas standard de 250
Norme: ISO 4017
Famille de produits: Vis métaux
Metiers: Agricole
POIDS à LA pièce: 157.16 GR
Filet: Métaux
Forme tete: Tête hexagonale
Diametre en mm: 19.956 - 19.655

En stock 4312 Produits

ean13 3663072070578

Description

Vis métaux Tête hexagonale TH M20X40 Classe 8.8 Acier zingué
Diametre = M20, Longueur = 40, Revetement De Surface = Zingue Blanc, Famille Sous Produits = Tete hexagonale, Classe = 8.8, Matiere = Acier, Pas = Pas standard de 250, Norme = ISO 4017, Famille De Produits = Vis Metaux, Metiers = Agricole

Guide dimensionnel (en mm)

Diamètre	6	8	10	12	14	16	18	20	22	24
Epaisseur tete	4	5.3	6.4	7.5	8.8	10	11.5	12.5	14	15
Surplat/clef	10	13	16	18	21	24	27	30	34	36
Pas	100	125	150	175	200	-	300

Autre références : 3473575343990 VISHM20X40Z8 C08000241 A010098 1000189A 3-0104 90200019 BZ20*40*8/8 HZ2040 VISTH20X40 00572040 MBH4334 805318 BZ20*40*8/8 54133 00010802 2BOVM20040Z8 14026 ACH0340 51632 VH20X40 263800 2G000524 451VI5805 H20X40 0257 01010.0200.0 106 01127178 0B080120040 127001032 127001032 127001032 127001032 B6022-20040 3-0104 236651 TH120040 bl2040 010380 010380 39266 PMM0524 39266 FVIM040 104411 41925 64040 CO9622057 P005766 DB1022020040 0B080120040 AC20X40 20432 01B212 701069 015412 ART004425 HM20-40 VZTH88M20L40 19820040 16.180102010 366307207057 642-112-6 B060073 5002202 22.020.040 VH20040Z01 VIS TH20X040 FA71124 A00384 201.25.09 225840 010380 3663072070578

Cas d'utilisation

Benoit D. (vis-express.fr)
24/11/2024

Assemblage de brides acier Atusa, bride acier pleine DN150 PN10/16

Classe	Résistance à la traction (MPa)	Limite d’élasticité (MPa)	Usage typique
4.6	400	0,6 × 400 = 240	Vis faible résistance, usage léger
5.6	500	0,6 × 500 = 300	Usage général faible à moyen
8.8	800	0,8 × 800 = 640	Haute résistance, mécanique, construction
10.9	1000	0,9 × 1000 = 900	Très haute résistance, applications exigeantes
12.9	1200	0,9 × 1200 = 1080	Ultra haute résistance, usage industriel lourd
