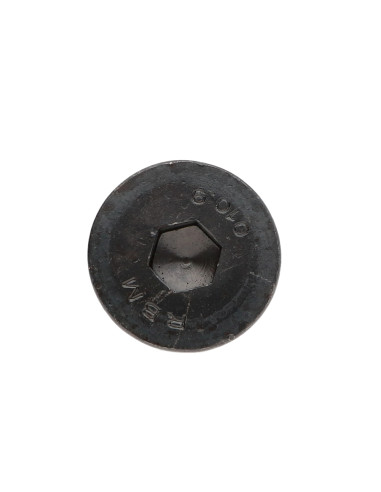

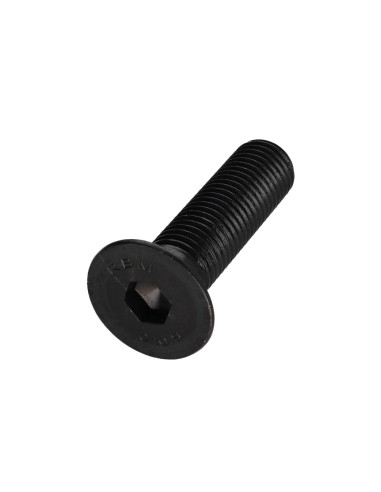

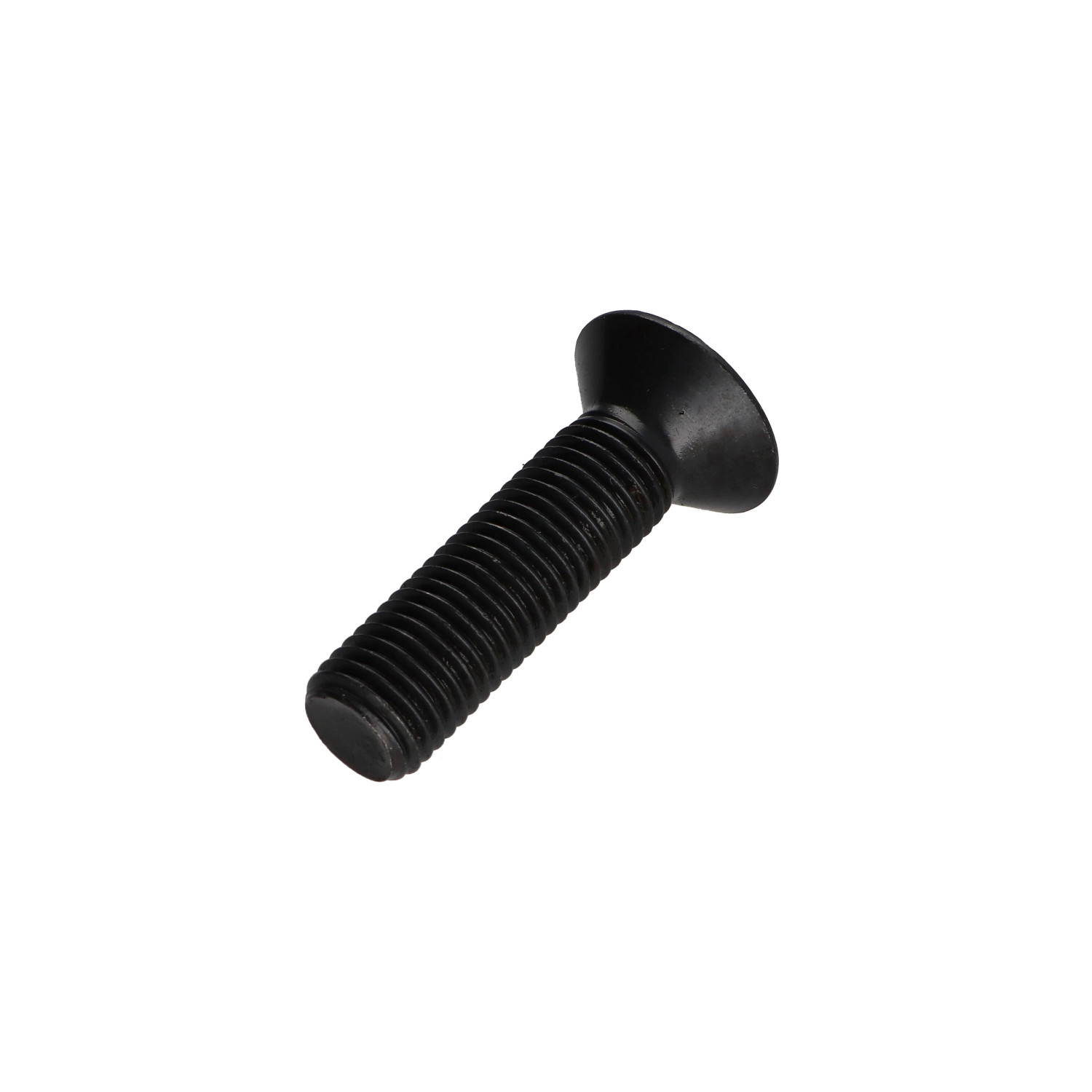

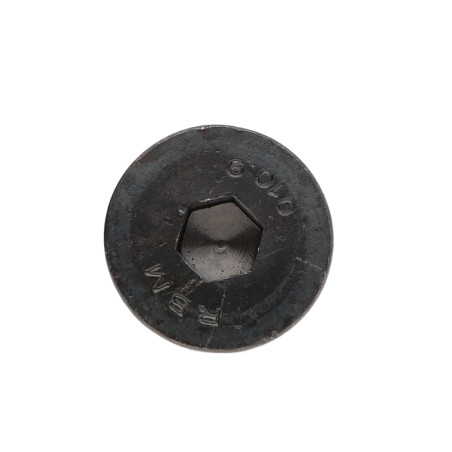

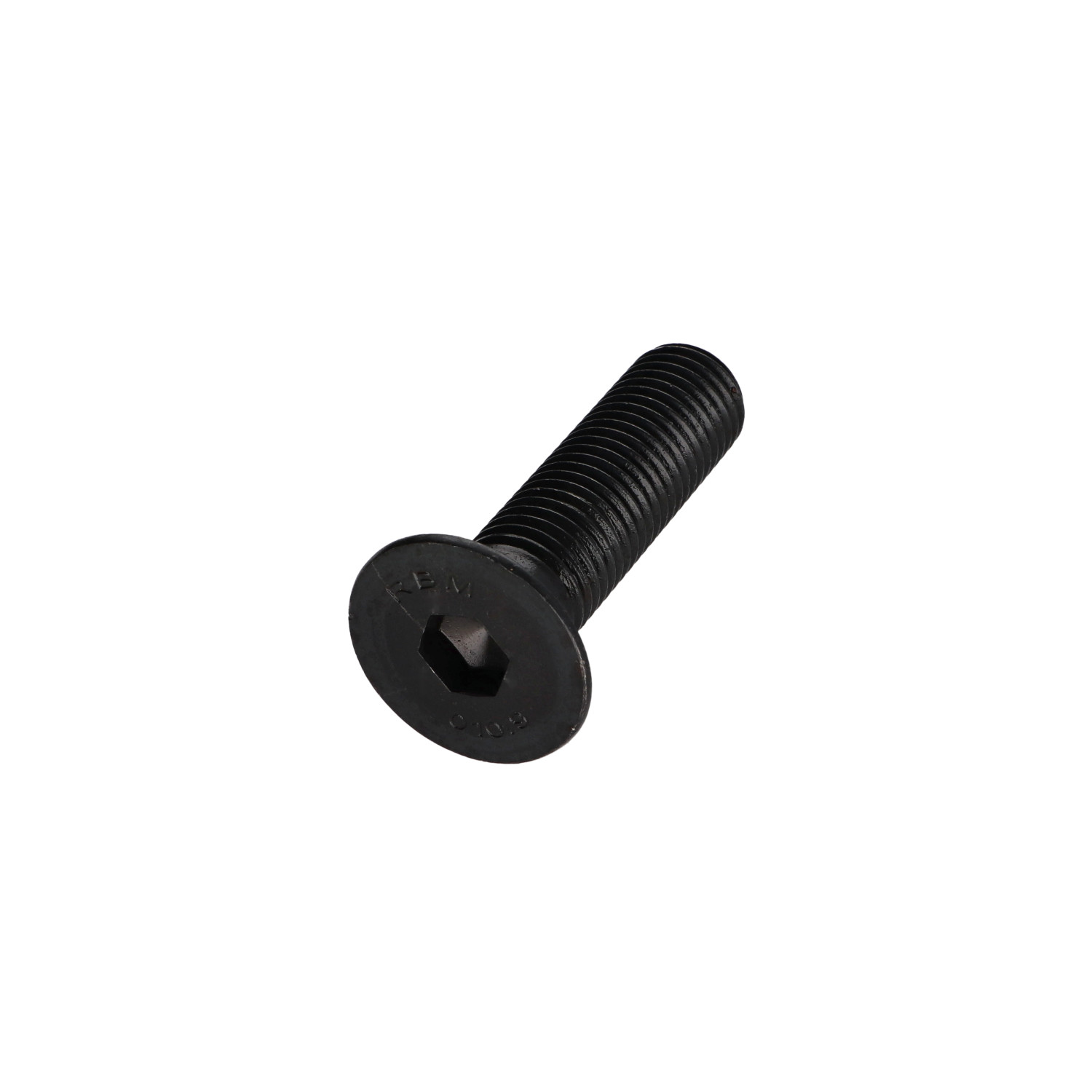

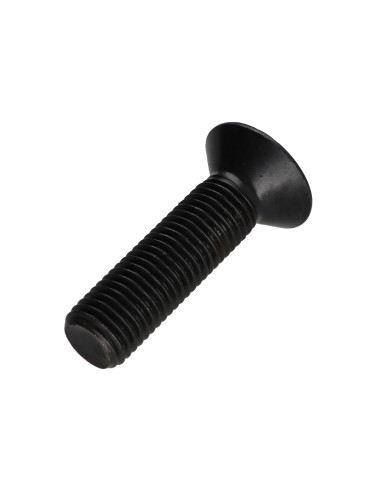

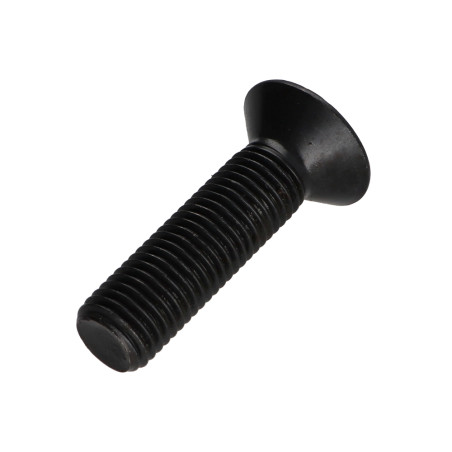

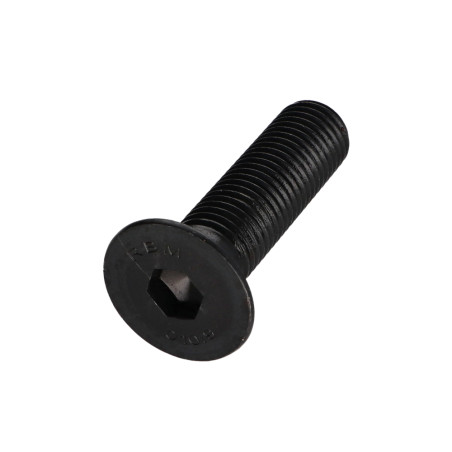

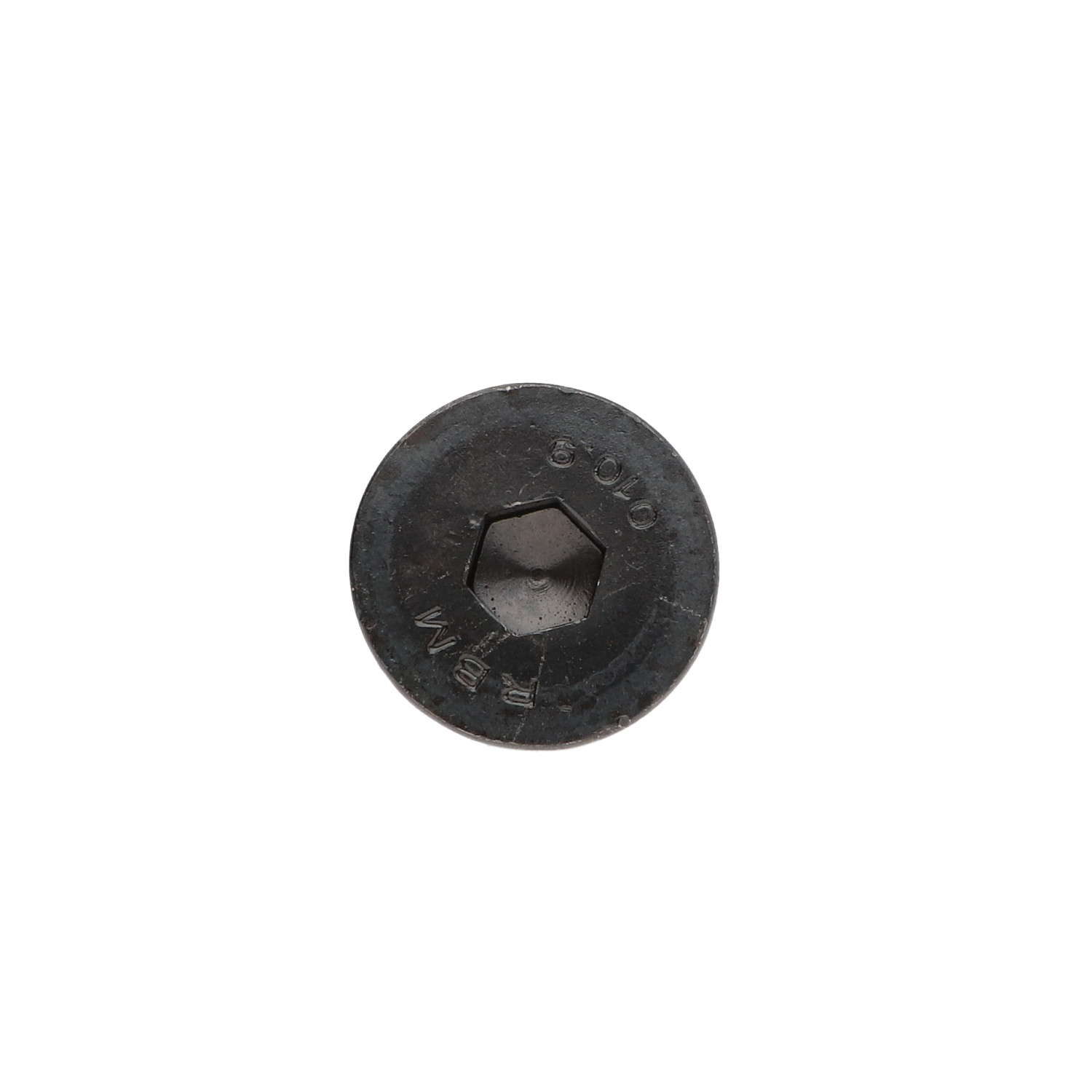

1 x Vis métaux FHC tête fraisée empreinte hexagonale creuse Clé de 10 HC10 M16X60 Filetage partiel Classe 10.9 Acier

Name: 1 x Vis métaux FHC tête fraisée empreinte hexagonale creuse Clé de 10 HC10 M16X60 Filetage partiel Classe 10.9 Acier
Brand: Vis-express.be - Visserie et Boulonnerie
SKU: 4721166001
Price: 4.66 EUR
Availability: InStock

Référence 4721166001_1

En stock 370 Pièces

4,66 € TTC

PRIX DÉGRESSIF PAR QUANTITÉ

Nombre de pièces	1	5	20	50
Prix (€ TTC)	4,66 €	9,32 €	30,92 €	77,26 €

iso10642,VS4721 - Vis métaux FHC tête fraisée empreinte hexagonale creuse Clé de 10 HC10 M16X60 Filetage partiel Classe 10.9 Acier brut

Conditionnement

1 pièce
5 pieces
20 pieces
50 pieces

Dimensions indiquées en millimètres (mm)

Détails du produit

Diametre: M16
Longueur

Longueur

Comment mesurer la longueur d'une vis ?

La longueur d'une vis à tête fraisée se mesure avec la tête. Pour toutes les autres têtes, la longueur se mesure sous tête.: 60
Filetage: Filetage partiel
Matiere: Acier
CLASSE

CLASSE

Les classes mécaniques courantes des vis selon la norme ISO 898-1

Signification de la classe 8.8 :

Le premier chiffre (8) indique la résistance à la traction ultime du matériau, exprimée en centaines de MPa (mégapascals).

Ici, 8 × 100 = 800 MPa de résistance à la traction ultime.

Le second chiffre (8) indique le rapport entre la limite d’élasticité et la résistance à la traction ultime, multiplié par 10.

Ici, 8 signifie que la limite d’élasticité est 0,8 fois la résistance ultime.

Donc, limite d’élasticité = 0,8 × 800 MPa = 640 MPa.

Classes mécaniques des vis (exemples fréquents)

Classe Résistance à la traction (MPa) Limite d’élasticité (MPa) Usage typique

4.6 400 0,6 × 400 = 240 Vis faible résistance, usage léger

5.6 500 0,6 × 500 = 300 Usage général faible à moyen

8.8 800 0,8 × 800 = 640 Haute résistance, mécanique, construction

10.9 1000 0,9 × 1000 = 900 Très haute résistance, applications exigeantes

12.9 1200 0,9 × 1200 = 1080 Ultra haute résistance, usage industriel lourd

Explications supplémentaires :

Résistance à la traction ultime : charge maximale que la vis peut supporter avant rupture.

Limite d’élasticité : charge maximale avant déformation plastique (permanente et irréversible).

Plus la classe est élevée, plus la vis est résistante, mais aussi souvent plus cassante (peut se casser soudainement sans beaucoup se plier).

Les classes plus basses sont utilisées pour des assemblages moins soumis à de fortes contraintes.

Vis sans marquage = classe 4.6 ou équivalent (généralement)

En général, une vis non marquée est une vis basse résistance, souvent en acier doux ou acier standard.

Elle peut correspondre à une classe 4.6 (résistance à la traction ~400 MPa, limite d’élasticité ~240 MPa) ou parfois même inférieure.

Ces vis conviennent pour des assemblages non soumis à de fortes contraintes mécaniques.

Pourquoi ?

Les vis de classes plus élevées (8.8, 10.9, 12.9, etc.) sont obligatoirement marquées pour garantir leur qualité et traçabilité.

L’absence de marquage signifie souvent une vis non normalisée ou de qualité basique.: Classe 10.9
Couleur: Gris Acier / Noir
Empreinte: Hexagonal creux
DIMENSION Empreinte: Clé de 10 HC10
Pas: Pas standard de 200
Famille de produits: Vis métaux
Famille sous produits: Tête FHC tête fraisée empreinte hexagonale creuse
POIDS à LA pièce: 46.6 GR
Filet: Métaux

En stock 370 Produits

ean13 3663072449299

Description

Vis métaux FHC tête fraisée empreinte hexagonale creuse Clé de 10 HC10 M16X60 Filetage partiel Classe 10.9 Acier brut
Diametre = M16, Longueur = 60, Famille Sous Produits = Tete FHC, Classe = 10.9, Matiere = Acier, Pas = Pas standard de 200, Empreinte = Hexagonal creux, Famille De Produits = Vis Metaux, Dimensions Empreinte = HC10

Guide dimensionnel (en mm)

Diamètre	M3	M4	M5	M6	M8	M10	M12	M14	M16	M20
Pas	50	70	80	100	125	150	175	200	200	250
Diametre tete maxi	6.72	8.96	11.2	13.44	17.92	22.4	26.88	30.8	33.6	40.32
Diametre tete mini	5.54	7.53	9.43	11.34	15.24	19.22	23.12	26.52	29.01	35.05
Epaisseur tete	1.86	2.48	3.1	3.72	4.96	6.2	7.44	8.4	8.8	10.16
Surplat/clef	2	2.5	3	4	5	6	8	10	10	12

Autre références : 3617501652545 15041 3663072449299

Classe	Résistance à la traction (MPa)	Limite d’élasticité (MPa)	Usage typique
4.6	400	0,6 × 400 = 240	Vis faible résistance, usage léger
5.6	500	0,6 × 500 = 300	Usage général faible à moyen
8.8	800	0,8 × 800 = 640	Haute résistance, mécanique, construction
10.9	1000	0,9 × 1000 = 900	Très haute résistance, applications exigeantes
12.9	1200	0,9 × 1200 = 1080	Ultra haute résistance, usage industriel lourd
