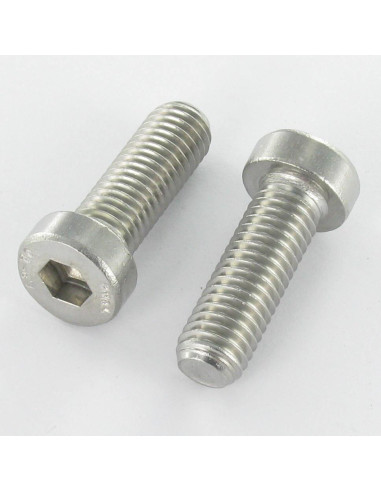

1 x Vis métaux CHC BTR Tête basse Clé de 5 HC5 M8X16 Filetage total Inox A2
8411801618_1
En stock
30811
Pièces
5,14 €
TTC
PRIX DÉGRESSIF PAR QUANTITÉ
| Nombre de pièces | 1 | 10 | 30 | 200 |
| Prix (€ TTC) | 5,14 € | 10,23 € | 12,34 € | 72,96 € |

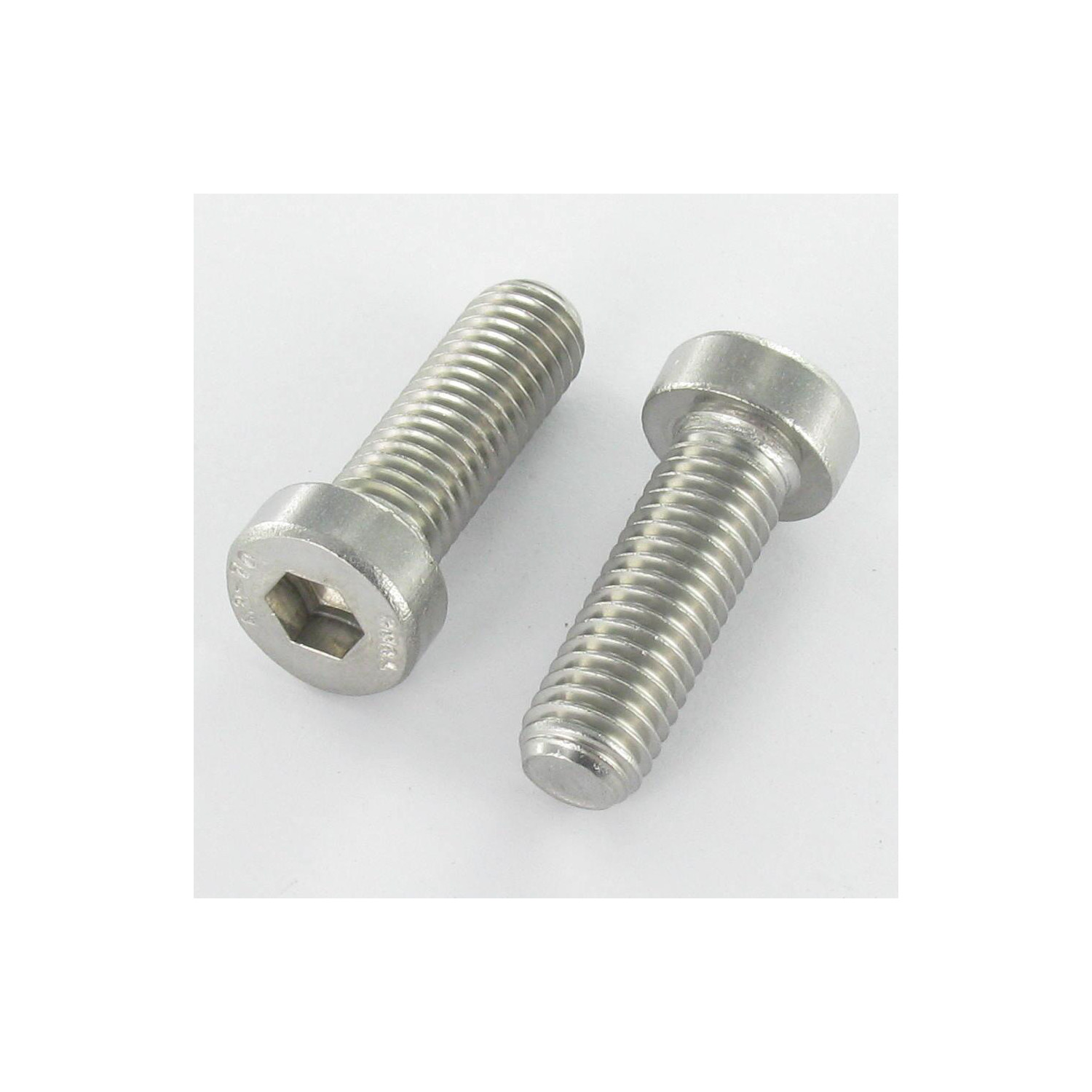

DIN 7984 - Vis métaux CHC BTR Tête basse Clé de 5 HC5 M8X16 Filetage total Inox A2
Dimensions indiquées en millimètres (mm)
- Diametre
- M8
-
Longueur
Longueur
Comment mesurer la longueur d'une vis ?
La longueur d'une vis à tête fraisée se mesure avec la tête. Pour toutes les autres têtes, la longueur se mesure sous tête.
- 16
- Filetage
- Filetage total
- Matiere
- Inox Inox A2
- Couleur
- Gris
- Empreinte
- Hexagonal creux
- DIMENSION Empreinte
- Clé de 5 HC5
- Pas
- Pas standard de 125
- Norme
- DIN 7984
- Famille de produits
- Vis métaux
- Famille sous produits
- Tête CHC BTR BTR
- POIDS à LA pièce
- 7.35 GR
- Filet
- Métaux
30811
Produits
3663072184879
Vis métaux CHC BTR Tête basse Clé de 5 HC5 M8X16 Filetage total Inox A2
Diametre = M8, Longueur = 16, Famille Sous Produits = Tete CHC BTR, Matiere = A2, Pas = Pas standard de 125, Empreinte = Hexagonal creux, Norme = DIN 7984, Famille De Produits = Vis Metaux, Dimensions Empreinte = HC5
Guide dimensionnel (en mm)
Autre références : 3617500422354 3663072184879
Diametre = M8, Longueur = 16, Famille Sous Produits = Tete CHC BTR, Matiere = A2, Pas = Pas standard de 125, Empreinte = Hexagonal creux, Norme = DIN 7984, Famille De Produits = Vis Metaux, Dimensions Empreinte = HC5
Guide dimensionnel (en mm)
| Diamètre | M3 | M4 | M5 | M6 | M8 | M10 | M12 | M16 | |
| PAS | 0.5 | 0.7 | 0.8 | 1 | 1.25 | 1.5 | 1.75 | 2 | |
| Diametre tete | 5.5 | 7 | 8.5 | 10 | 13 | 16 | 18 | 24 | |
| Epaisseur tete | 2 | 2.8 | 3.5 | 4 | 5 | 6 | 7 | 9 | |
| cle | 2 | 2.5 | 3 | 4 | 5 | 7 | 8 | 12 | |
| profondeur empreinte | 1.5 | 2.3 | 2.7 | 3 | 3.8 | 4.5 | 5 | 5.5 | |
| partie filetee | 12 | 14 | 16 | 18 | 22 | 26 | 30 | 38 |
Autre références : 3617500422354 3663072184879
