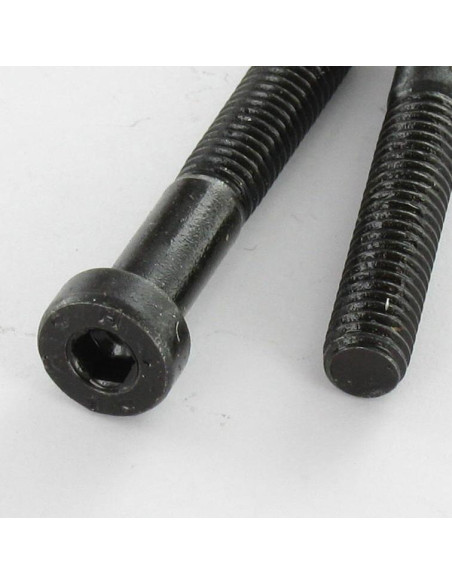

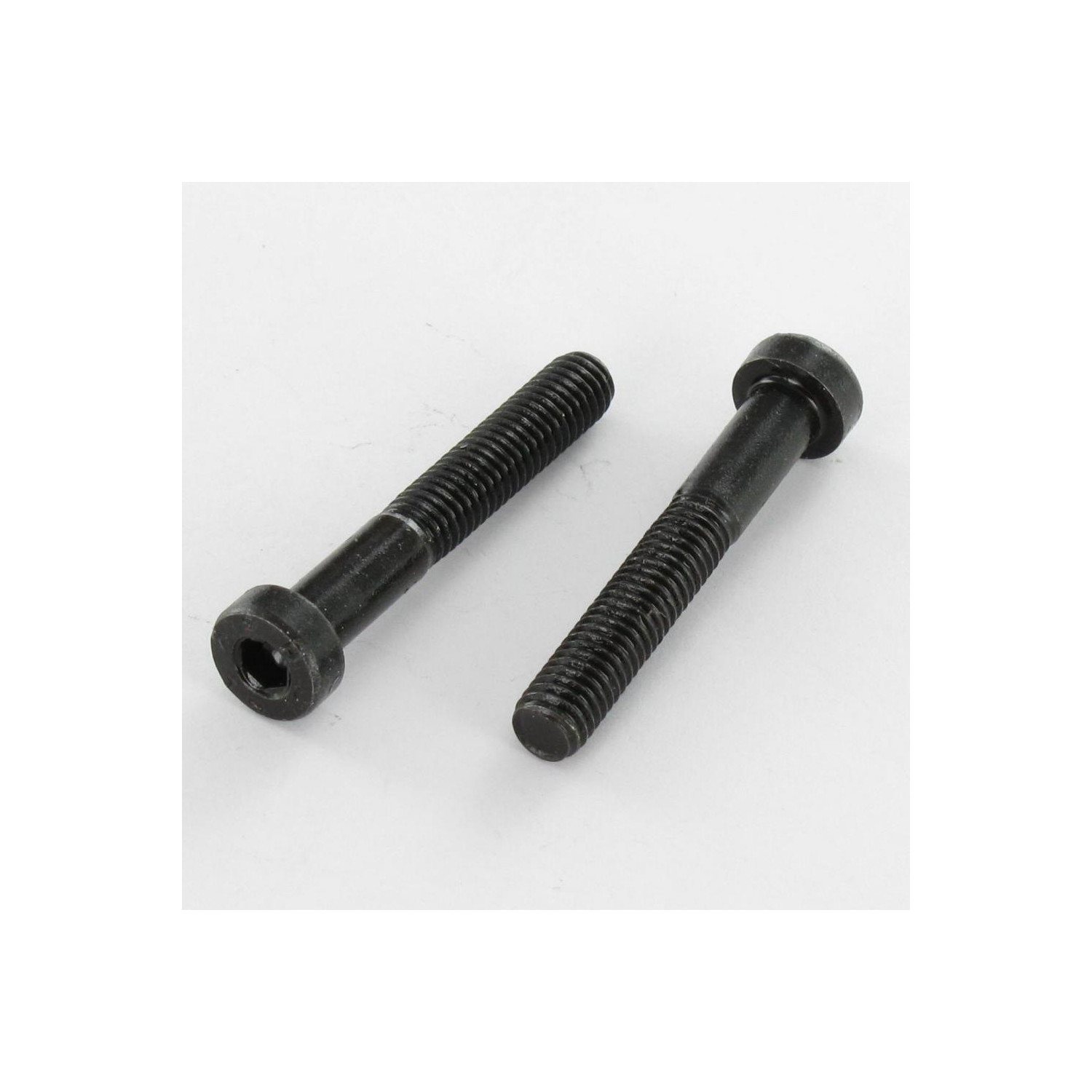

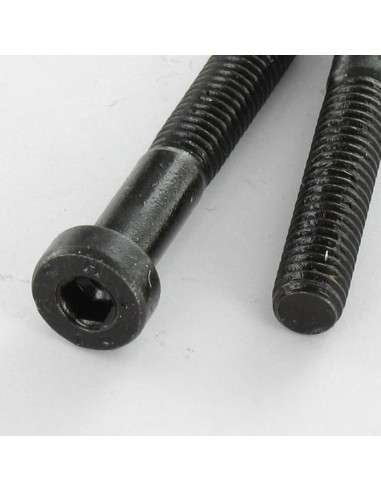

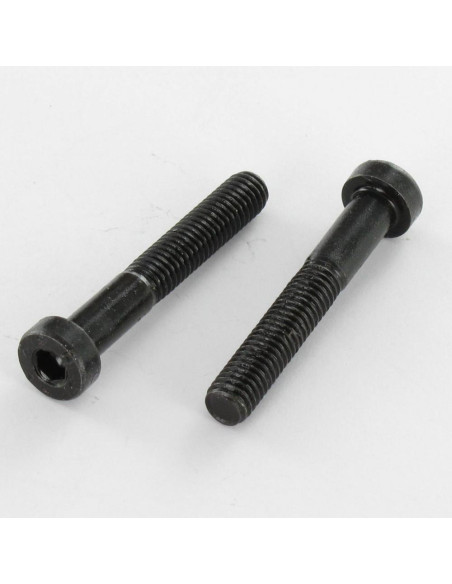

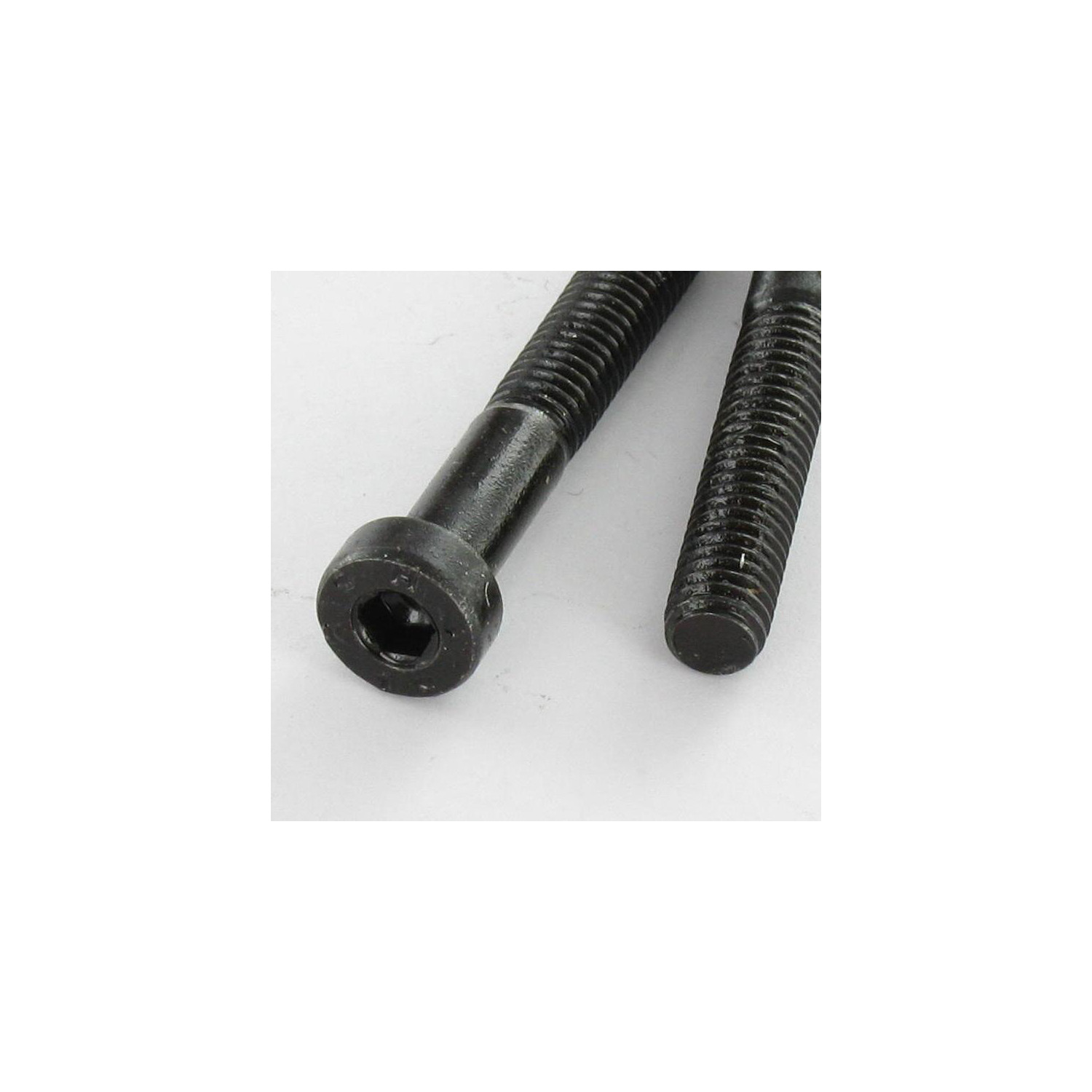

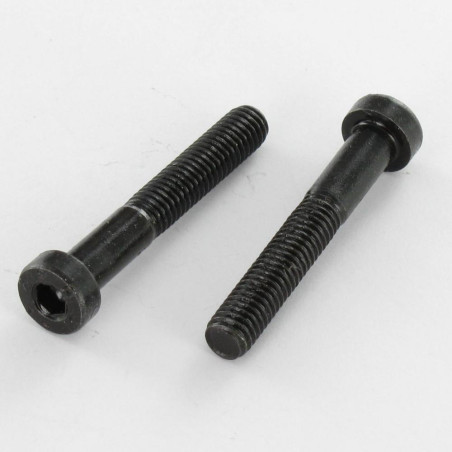

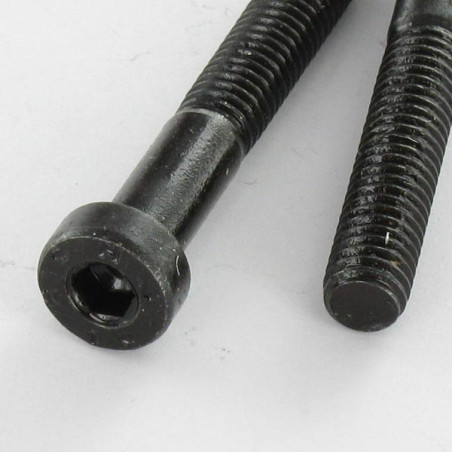

1 x Vis métaux CHC BTR Clé de 5 HC5 M8X30 Filetée sur 22 Classe 10.9 Tête basse Acier brut

1 x Vis métaux CHC BTR Clé de 5 HC5 M8X30 Filetée sur 22 Classe 10.9 Tête basse Acier brut

Name: 1 x Vis métaux CHC BTR Clé de 5 HC5 M8X30 Filetée sur 22 Classe 10.9 Tête basse Acier brut
Brand: Vis-express.be - Visserie et Boulonnerie
SKU: 4613803001
Price: 4.66 EUR
Availability: PreOrder

Référence 4613803001_1

Disponible sous 20 jours ouvrés

4,66 € TTC

PRIX DÉGRESSIF PAR QUANTITÉ

Nombre de pièces	1	10	30	200
Prix (€ TTC)	4,66 €	9,32 €	11,25 €	58,20 €

DIN 7984 - Vis métaux CHC BTR Clé de 5 HC5 M8X30 Filetée sur 22 Classe 10.9 Tête basse Acier brut

Conditionnement

1 pièce
10 pièces
30 pièces
200 pièces

Dimensions indiquées en millimètres (mm)

Détails du produit

Diametre: M8
Longueur

Longueur

Comment mesurer la longueur d'une vis ?

La longueur d'une vis à tête fraisée se mesure avec la tête. Pour toutes les autres têtes, la longueur se mesure sous tête.: 30
Matiere: Acier
CLASSE

CLASSE

Les classes mécaniques courantes des vis selon la norme ISO 898-1

Signification de la classe 8.8 :

Le premier chiffre (8) indique la résistance à la traction ultime du matériau, exprimée en centaines de MPa (mégapascals).

Ici, 8 × 100 = 800 MPa de résistance à la traction ultime.

Le second chiffre (8) indique le rapport entre la limite d’élasticité et la résistance à la traction ultime, multiplié par 10.

Ici, 8 signifie que la limite d’élasticité est 0,8 fois la résistance ultime.

Donc, limite d’élasticité = 0,8 × 800 MPa = 640 MPa.

Classes mécaniques des vis (exemples fréquents)

Classe Résistance à la traction (MPa) Limite d’élasticité (MPa) Usage typique

4.6 400 0,6 × 400 = 240 Vis faible résistance, usage léger

5.6 500 0,6 × 500 = 300 Usage général faible à moyen

8.8 800 0,8 × 800 = 640 Haute résistance, mécanique, construction

10.9 1000 0,9 × 1000 = 900 Très haute résistance, applications exigeantes

12.9 1200 0,9 × 1200 = 1080 Ultra haute résistance, usage industriel lourd

Explications supplémentaires :

Résistance à la traction ultime : charge maximale que la vis peut supporter avant rupture.

Limite d’élasticité : charge maximale avant déformation plastique (permanente et irréversible).

Plus la classe est élevée, plus la vis est résistante, mais aussi souvent plus cassante (peut se casser soudainement sans beaucoup se plier).

Les classes plus basses sont utilisées pour des assemblages moins soumis à de fortes contraintes.

Vis sans marquage = classe 4.6 ou équivalent (généralement)

En général, une vis non marquée est une vis basse résistance, souvent en acier doux ou acier standard.

Elle peut correspondre à une classe 4.6 (résistance à la traction ~400 MPa, limite d’élasticité ~240 MPa) ou parfois même inférieure.

Ces vis conviennent pour des assemblages non soumis à de fortes contraintes mécaniques.

Pourquoi ?

Les vis de classes plus élevées (8.8, 10.9, 12.9, etc.) sont obligatoirement marquées pour garantir leur qualité et traçabilité.

L’absence de marquage signifie souvent une vis non normalisée ou de qualité basique.: Classe 10.9
Couleur: Gris Acier / Noir
Empreinte: Hexagonal creux
DIMENSION Empreinte: Clé de 5 HC5
Pas: Pas standard de 125
Norme: DIN 7984
Famille de produits: Vis métaux
Famille sous produits: Tête CHC BTR BTR
POIDS à LA pièce: 11.7 GR
Filet: Métaux

ean13 3663072371903

Description

Vis métaux CHC BTR Clé de 5 HC5 M8X30 Filetée sur 22 Classe 10.9 Tête basse Acier brut
Diametre = M8, Longueur = 30, Famille Sous Produits = Tete CHC BTR, Classe = 10.9, Matiere = Acier, Pas = Pas standard de 125, Empreinte = Hexagonal creux, Norme = DIN 7984, Famille De Produits = Vis Metaux, Dimensions Empreinte = HC5

Guide dimensionnel (en mm)

Diamètre	M3	M4	M5	M6	M8	M10	M12	M16
PAS	0.5	0.7	0.8	1	1.25	1.5	1.75	2
Diametre tete	5.5	7	8.5	10	13	16	18	24
Epaisseur tete	2	2.8	3.5	4	5	6	7	9
cle	2	2.5	3	4	5	7	8	12
profondeur empreinte	1.5	2.3	2.7	3	3.8	4.5	5	5.5
partie filetee	12	14	16	18	22	26	30	38

Autre références : 3617501106604 26324 3663072371903

Classe	Résistance à la traction (MPa)	Limite d’élasticité (MPa)	Usage typique
4.6	400	0,6 × 400 = 240	Vis faible résistance, usage léger
5.6	500	0,6 × 500 = 300	Usage général faible à moyen
8.8	800	0,8 × 800 = 640	Haute résistance, mécanique, construction
10.9	1000	0,9 × 1000 = 900	Très haute résistance, applications exigeantes
12.9	1200	0,9 × 1200 = 1080	Ultra haute résistance, usage industriel lourd
