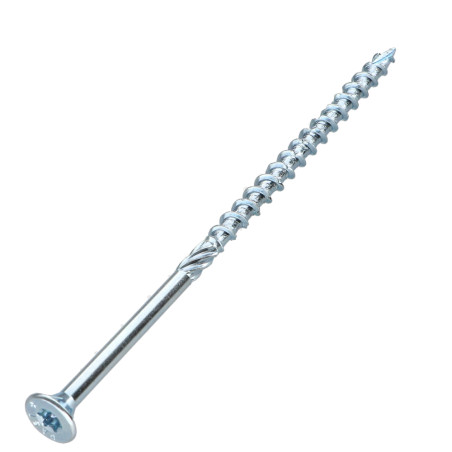

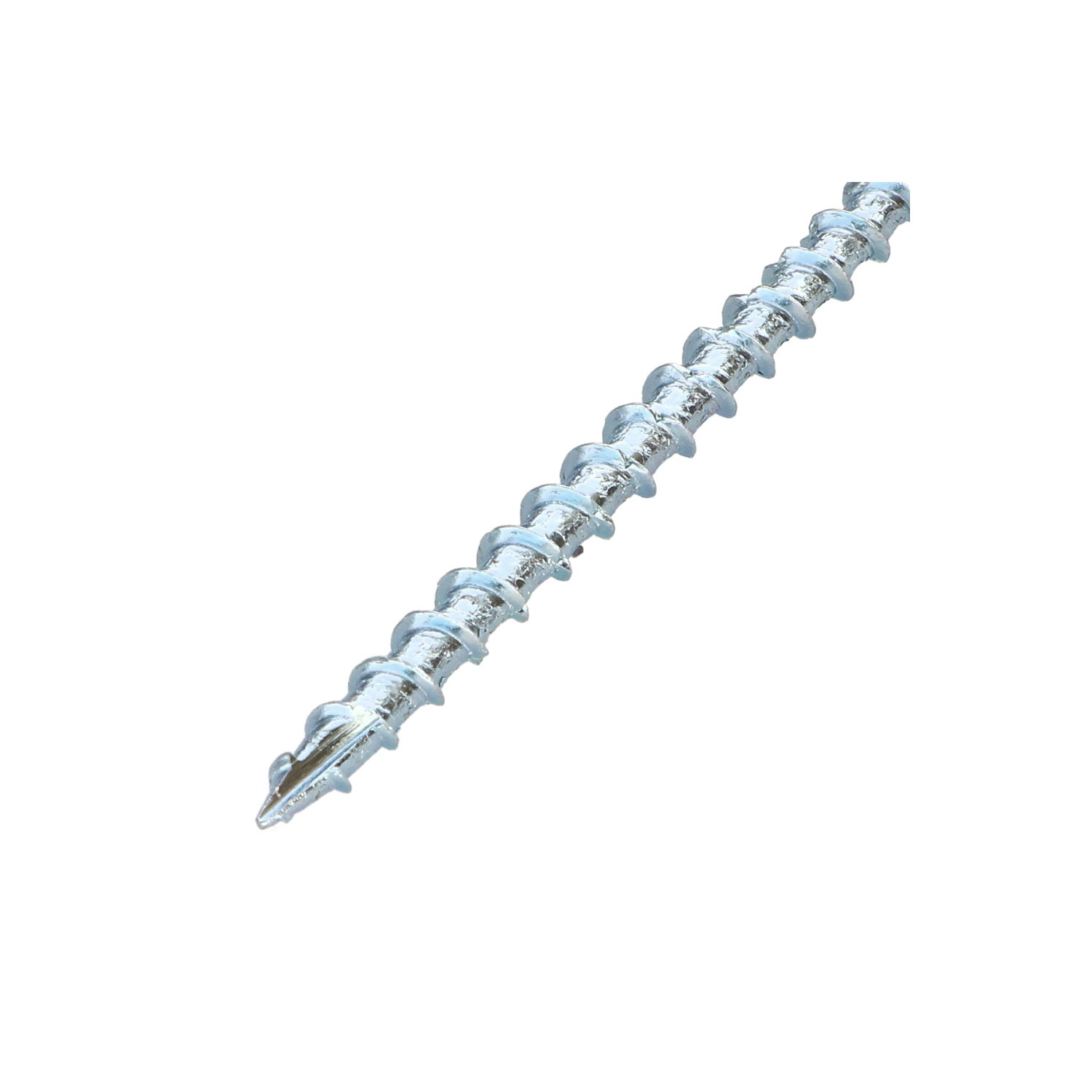

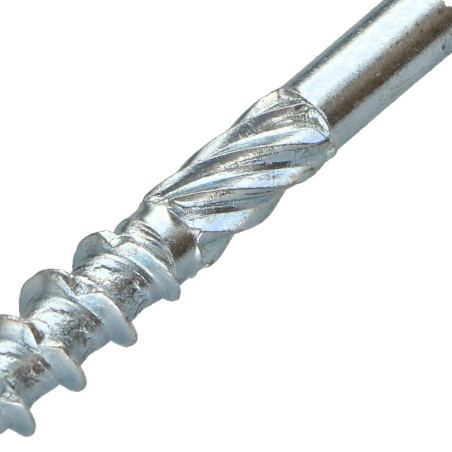

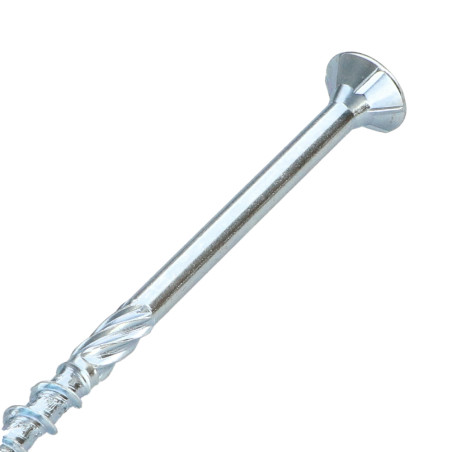

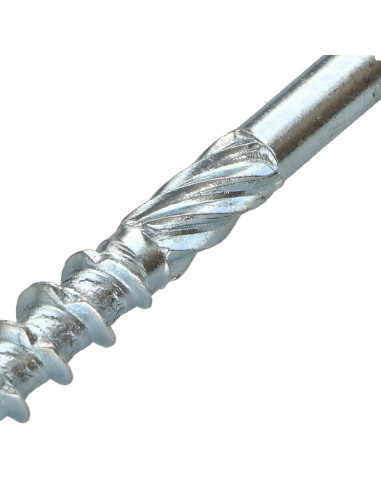

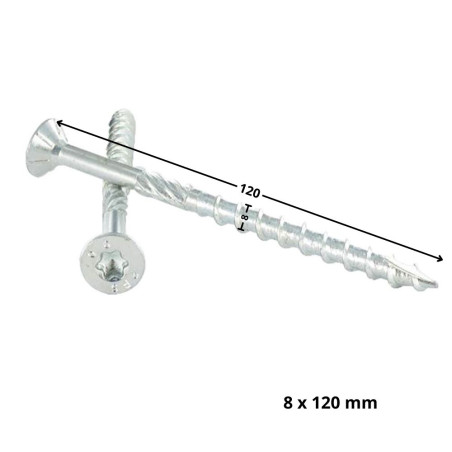

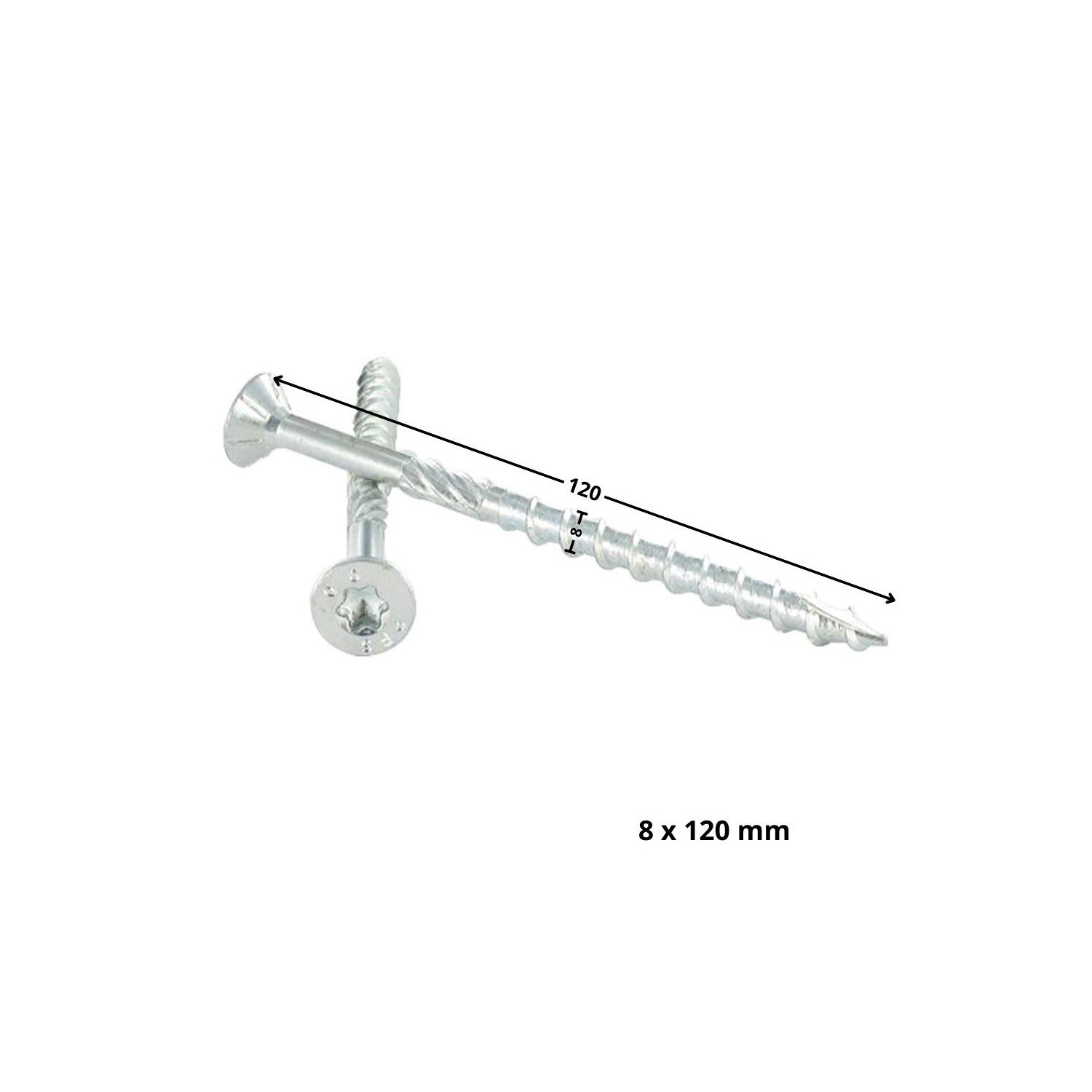

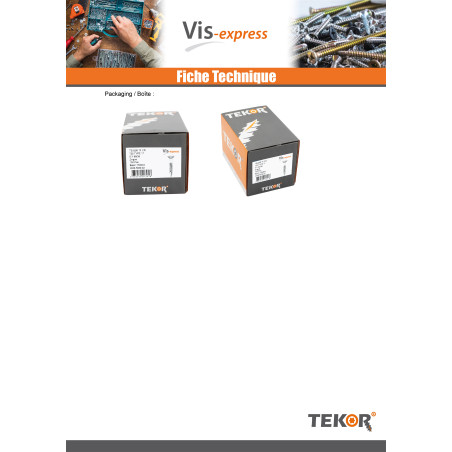

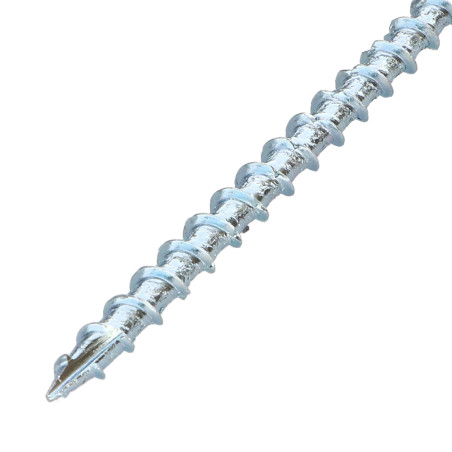

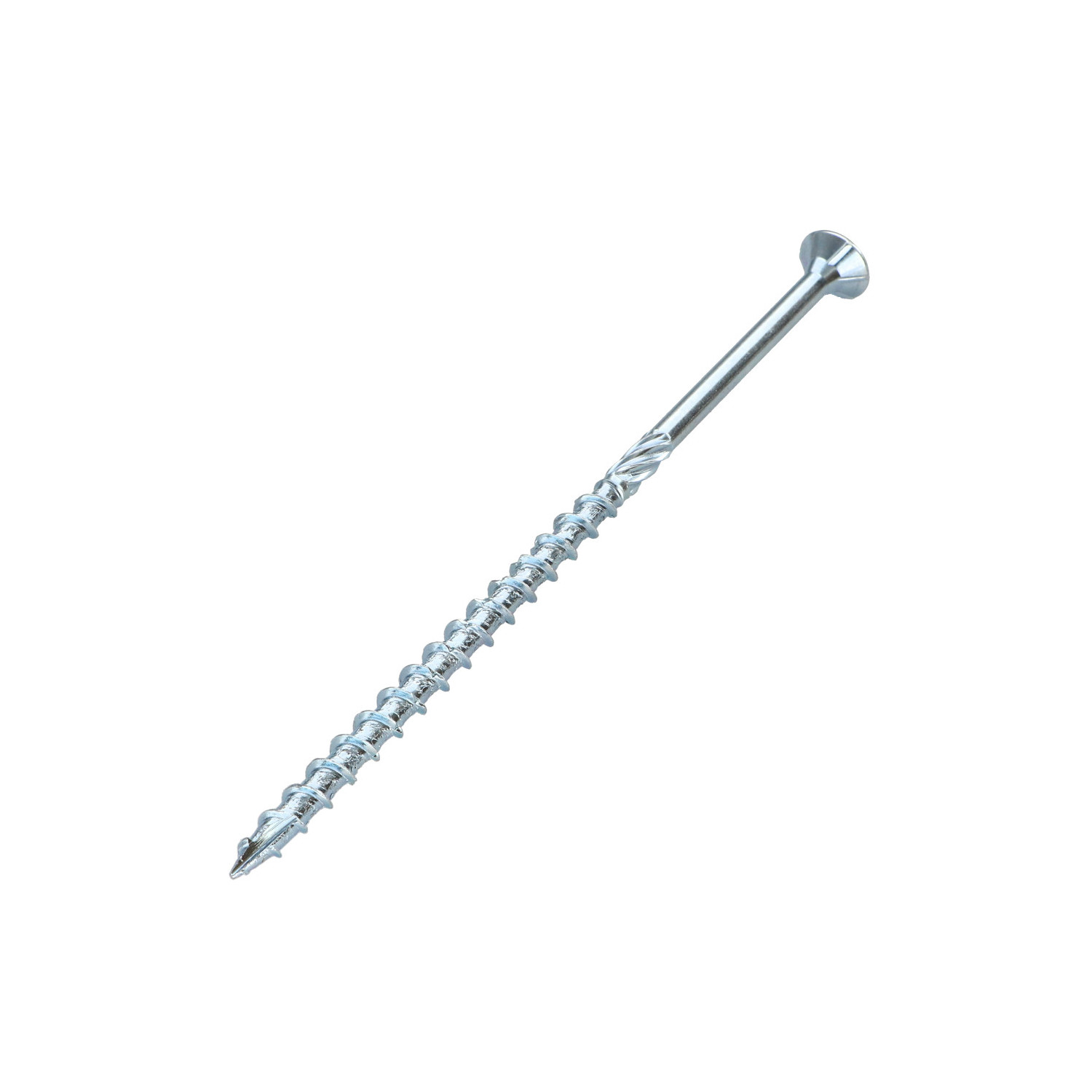

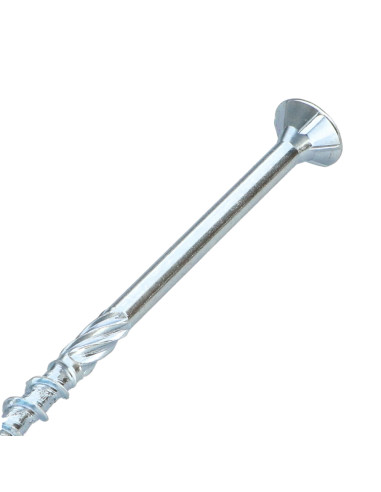

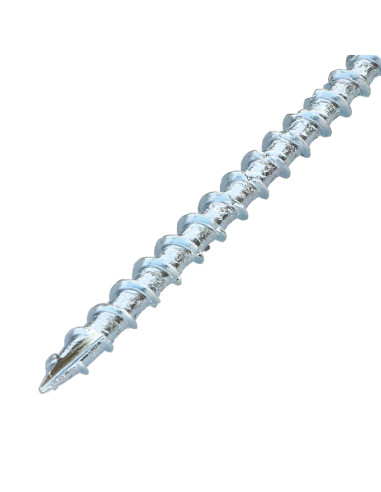

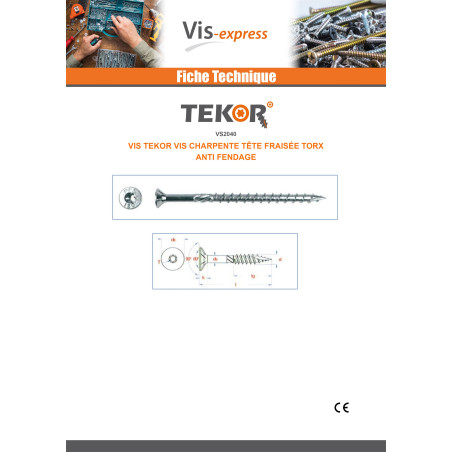

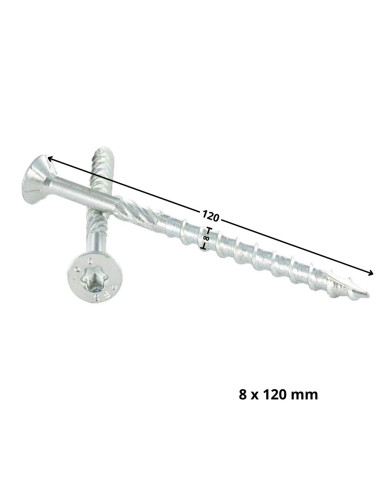

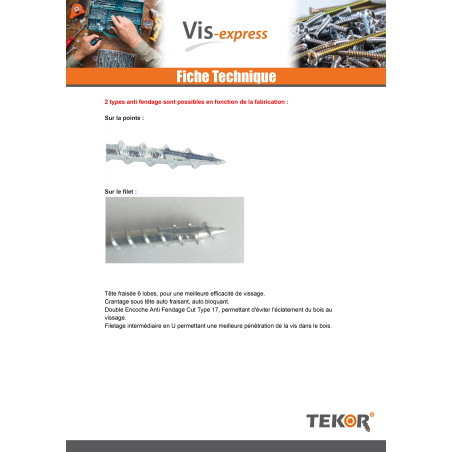

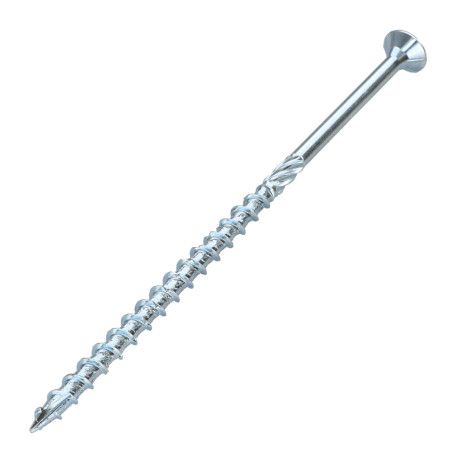

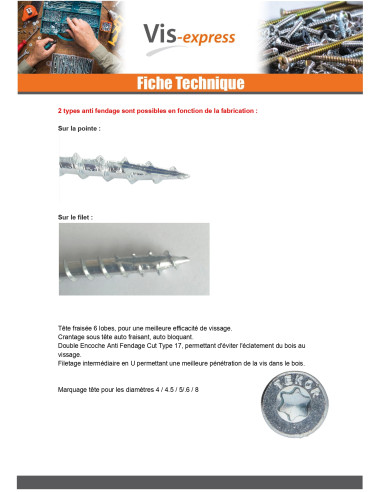

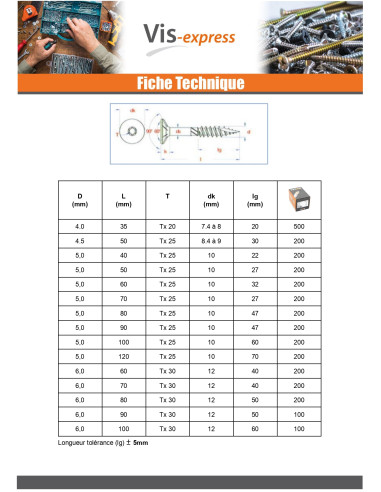

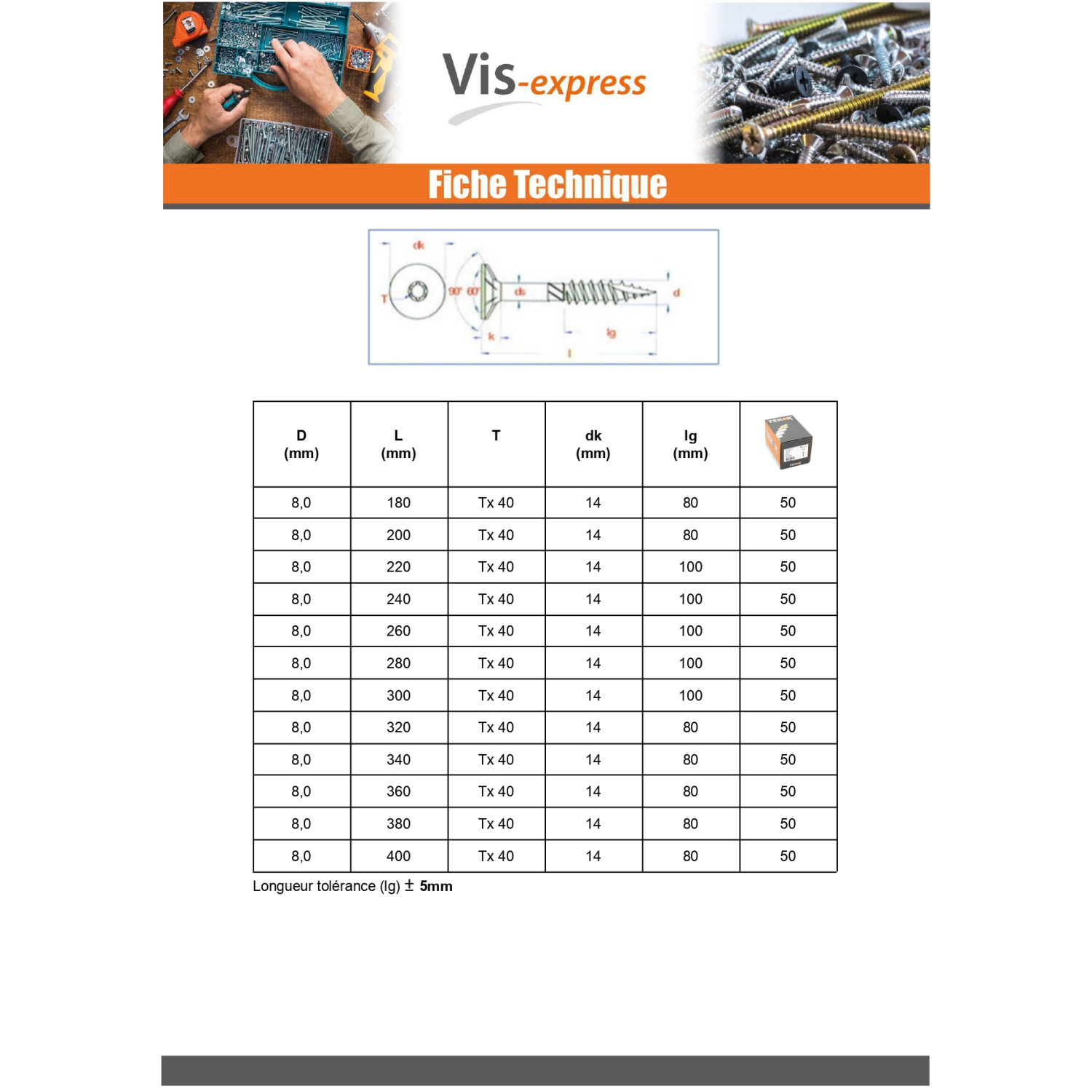

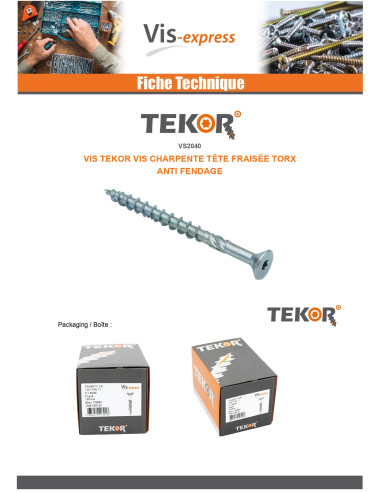

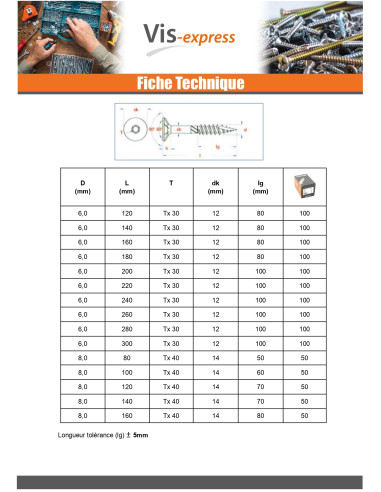

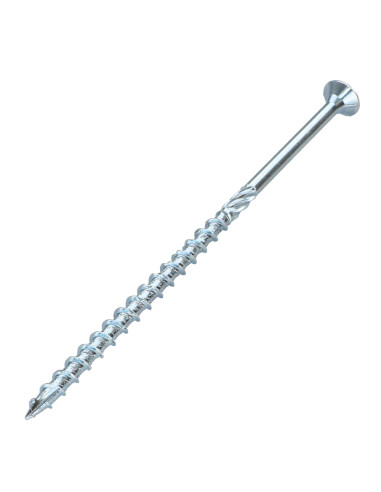

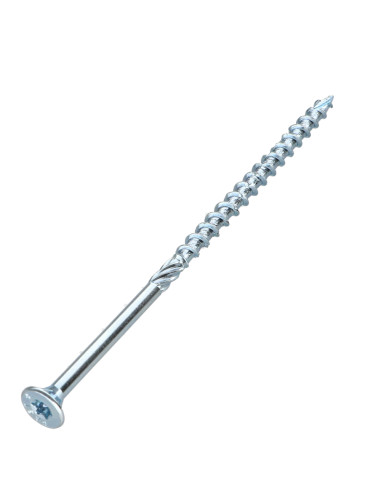

1 x Vis charpente TEKOR Tête fraisée Cranté TORX T40 8X120 Filetée sur 70 Pointe antifendage type 17 Acier zingué

fixation des chevrons sur muralière et poutre chevrons de 50X70

IntroductionLa réalisation d'un plancher en bois sur lambourdes ou chevrons exige une rigueur absolue. Elle conditionne la durabilité de l'ouvrage, le confort acoustique des occupants et la stabilité mécanique face aux variations hygrométriques. Ce document technique définit les règles de l'art pour la mise en œuvre d'un complexe de sol complet. Ce système intègre un chevronnage en sapin rouge, une isolation thermo-acoustique intégrée, un support structurel en multiplex, ainsi qu'une finition de parquet étanche. L’objectif est d'obtenir une surface plane, hautement résistante aux charges et parfaitement protégée contre l'humidité.Chapitre 1 : Préparation du Support et Chevronnage1.1 Sélection et Caractéristiques du MatériauLa structure porteuse repose sur l'utilisation de chevrons en sapin rouge du Nord (Pinus sylvestris). Cette essence est rigoureusement sélectionnée pour ses propriétés mécaniques et sa stabilité après séchage.Dimensions nominales : Section transversale de 65 mm x 55 mm.Traitement : Le bois doit recevoir un traitement fongicide et insecticide de classe 2 au minimum pour garantir sa pérennité en milieu intérieur sec ou soumis à de légères variations d'humidité.Qualité : Les chevrons doivent présenter un fil droit, un taux d'humidité inférieur à 12-14 % au moment de la pose, et être exempts de nœuds non adhérents ou de fentes traversantes majeurs.1.2 Alignement et Entraxe de PoseLa pose du réseau de chevronnage s'effectue sur un support préalablement nivelé, propre et sain.Orientation : Les chevrons sont orientés perpendiculairement au sens futur des lames du sous-parquet pour optimiser la répartition des charges mécaniques.Entraxe : L'espace libre entre les axes de deux chevrons consécutifs est fixé à 380 mm. Cet entraxe réduit limite drastiquement la flèche du panneau multiplex et élimine tout risque de grincement ou de souplesse désagréable sous les pas.Mise à niveau : Le réglage altimétrique précis s'effectue à l'aide de cales d'épaisseur imputrescibles ou de vis de réglage. Une tolérance maximale de planéité de 2 mm sous la règle de 2 mètres doit être respectée.1.3 Stabilisation par IntercalesPour empêcher toute torsion naturelle du bois de sapin rouge dans le temps et rigidifier l'ensemble du réseau, des intercales (également appelées entretoises ou étrésillons) sont installées.Espacement : Les intercales sont positionnées à un intervalle régulier de 119 cm sur toute la longueur des lignes de chevrons.Section : Elles utilisent une section de bois identique (65x55 mm) pour garantir une hauteur homogène.Fixation : Le blocage est réalisé par vissage en biais ou par équerres métalliques renforcées, assurant un contreventement parfait de la structure porteuse.Chapitre 2 : Isolation Thermique et Acoustique Intégrée2.1 Choix de l'IsolantL'espace vide créé par le chevronnage de 65 mm de hauteur est mis à profit pour intégrer une barrière isolante de 50 mm d'épaisseur. Le choix se porte sur un matériau semi-rigide à haute performance acoustique et thermique (laine de roche, laine de verre haute densité, ou fibre de bois).2.2 Technique de Pose entre ChevronsAjustement : L’isolant est découpé avec une surcote d'environ 5 à 10 mm par rapport à l’entraxe net entre chevrons. Cela permet une insertion légèrement contrainte pour assurer une parfaite continuité thermique.Gestion de la lame d'air : L'utilisation d'un isolant de 50 mm sur des chevrons de 65 mm (posés sur leur face de 55 mm ou 65 mm selon l'orientation choisie) permet de conserver une fine lame d’air technique ou d'assurer un contact direct sous le panneau selon les exigences de ventilation du support bas.Points singuliers : Une attention particulière est portée aux jonctions avec les murs périphériques et autour des intercales pour éliminer totalement les ponts thermiques et acoustiques.Chapitre 3 : Pose du Sous-Parquet Structurel3.1 Caractéristiques du MultiplexLe support direct du parquet est constitué de panneaux de contreplaqué Multiplex de 18 mm d'épaisseur.Performances : Le multiplex offre une stabilité dimensionnelle bien supérieure aux panneaux de particules standards (Aggloméré ou OSB). Il résiste remarquablement aux déformations mécaniques sous charge concentrée.Profil : Idéalement, les panneaux disposent de rives usinées à rainure et languette sur les quatre côtés pour assurer un liaisonnement parfait entre les plaques.3.2 Règles de Fixation TechniqueDisposition : Les panneaux sont posés perpendiculairement aux chevrons. Les joints transversaux entre les petits côtés des panneaux doivent obligatoirement être alternés d'une rangée à l'autre (pose à coupe de pierre, décalée d'au moins un entraxe).Fixation mécanique : La solidarisation sur les chevrons s'effectue par vissage à l'aide de vis à bois filetées spécifiquement conçues pour le contreplaqué (dimensions minimales 4,5 x 50 mm).Espacement des fixations : Les vis sont implantées tous les 15 cm sur la périphérie des panneaux et tous les 30 cm sur les appuis intermédiaires. Les têtes de vis doivent être légèrement noyées dans l'épaisseur du bois sans en rompre la fibre de surface.Joint de dilatation : Un espace périphérique périphérique de 8 à 10 mm est impérativement laissé libre le long de toutes les cloisons et murs pour permettre les mouvements naturels du bois.Chapitre 4 : Barrière d'Étanchéité et Film Pare-Vapeur4.1 Fonctions du Film Technique de 5 mmAu-dessus du multiplex de 18 mm, on déploie un film pare-vapeur technique d'une épaisseur spécifique de 5 mm. Ce composant remplit une triple fonction essentielle :Barrière anti-humidité : Il bloque les migrations de vapeur d'eau résiduelles en provenance des couches inférieures du bâtiment.Rupture acoustique : Grâce à ses 5 mm d'épaisseur (souvent un matériau de type mousse de polyéthylène extrudé ou liège composite), il agit comme une excellente sous-couche résiliente contre les bruits d'impact (bruits de pas).Rattrapage micro-altimétrique : Il absorbe les éventuelles micro-aspérités du sous-parquet.4.2 Modalités de Mise en ŒuvreDéroulage : Les lés du film sont déroulés de manière parfaitement plane, sans plis ni vagues.Recouvrement : Un chevauchement minimal de 10 cm est respecté entre chaque bande successive.Jonctions : Les lignes de recouvrement sont scellées à l'aide d'un ruban adhésif étanche haute performance à large bande. Le film doit remonter le long des murs périphériques sur une hauteur supérieure à l'épaisseur finale du parquet de 15 mm.Chapitre 5 : Pose du Parquet de Finition et Étanchéité de Surface5.1 Caractéristiques du ParquetLe revêtement final est un parquet massif ou contrecollé d'une épaisseur de 15 mm. La méthode retenue ici s'apparente à une technique de "pont de bateau", garantissant une imperméabilité totale de la surface finie face aux projections d'eau courantes.5.2 Collage des Lattes et Application du Joint SiliconeLa durabilité et l'étanchéité du sol reposent sur une double barrière adhésive et élastique :Encollage des rainures : Lors de l'assemblage, les lattes sont collées mécaniquement entre elles au niveau de leurs usinages (rainure et languette) à l'aide d'une colle à bois adaptée.Création du joint étanche : Un espace régulier (feuillure ou chanfrein supérieur) est préservé entre les lattes pour recevoir le joint de finition. Cet espace est intégralement rempli par extrusion d'un joint de silicone étanche à haute élasticité (souvent de couleur noire ou selon l'esthétique recherchée).Arasage : Après polymérisation complète du mastic silicone, l'excédent est arasé net à la lame ou poncé pour affleurer parfaitement la surface du bois. Ce joint absorbe les mouvements de rétractation et de dilatation du bois sans jamais rompre l'étanchéité du sol.Conclusion et Recommandations d'EntretienCe complexe de sol technique offre une réponse robuste, isolante et durable pour les pièces de vie. Le strict respect de l'entraxe de 380 mm et des intercale de 119 cm garantit l'absence totale de déformation de la structure en sapin rouge. Enfin, la combinaison du film pare-vapeur de 5 mm et du calfeutrage des lattes de 15 mm au silicone protège durablement l'ouvrage contre l'humidité. Pour préserver l'esthétique et les propriétés hydrophobes du système, un nettoyage à l'aide de produits neutres et non abrasifs est fortement recommandé, associé à une inspection périodique des joints élastiques périphériques.

Fixer poteau Poteau en Epicea

assemblage charpente

Fixation de 2 chevrons de sections 63x75 mm en perpendiculaire Pour la réalisation d'une terrasse de 12 m2
