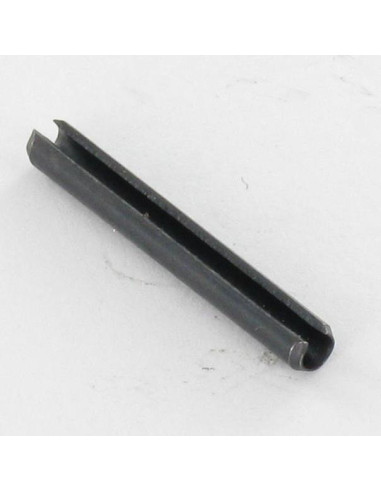

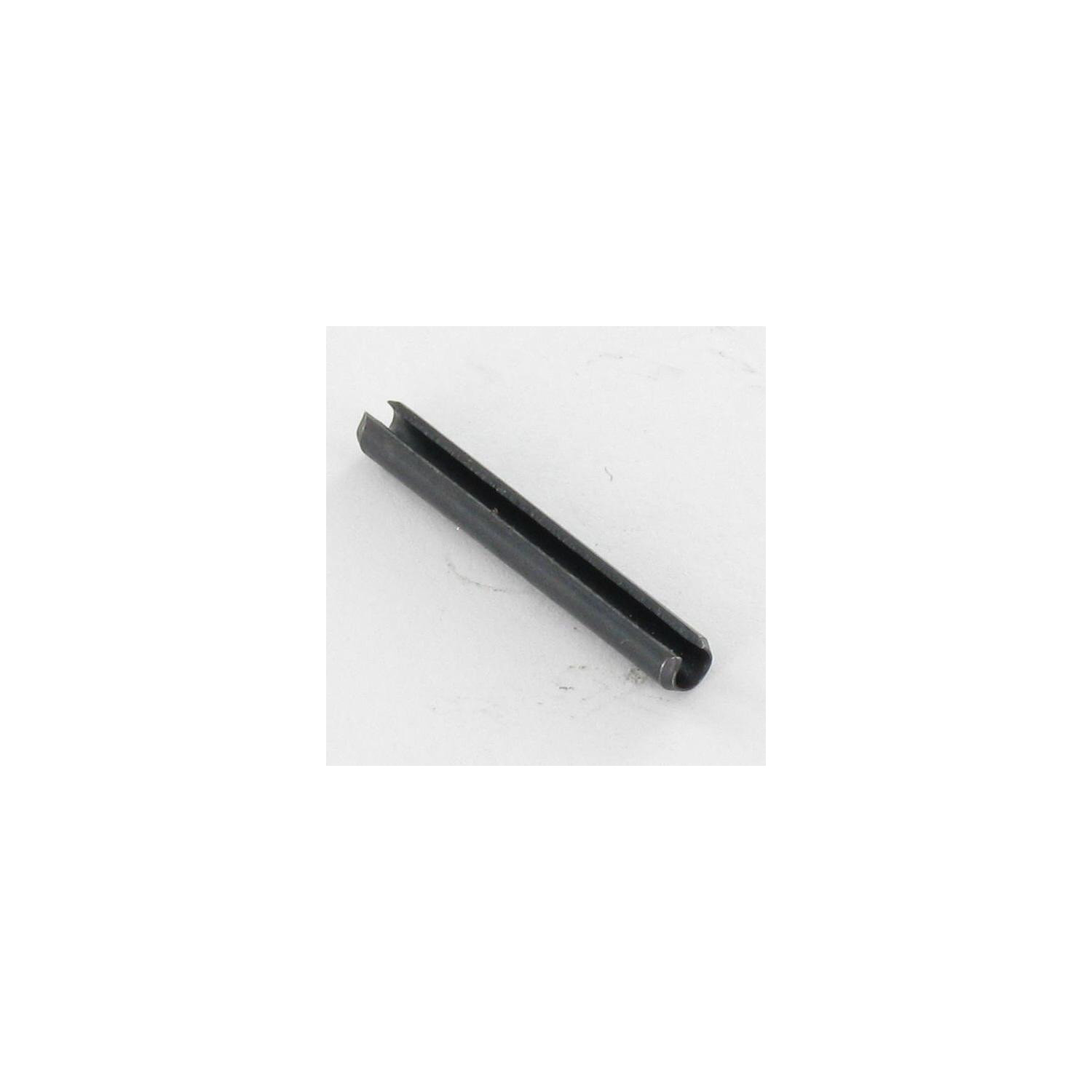

Goupille Elastique Acier brut 3X20 Série épaisse
Dimensions indiquées en millimètres (mm)
- Diametre
- 3
-
Longueur
Longueur
Comment mesurer la longueur d'une vis ?
La longueur d'une vis à tête fraisée se mesure avec la tête. Pour toutes les autres têtes, la longueur se mesure sous tête.
- 20
- Matiere
- Acier
- Couleur
- Gris Acier / Noir
- Norme
- VS-DIN1481
- Famille de produits
- Goupille
- Famille sous produits
- Goupille Elastique
- POIDS à LA pièce
- 0.68 GR
13410
Produits
3663072126015
Application
- Assemblage de pièces mécaniques
- Positionnement d’arbres et de moyeux
- Machines industrielles
- Mécanique générale et maintenance
Goupille Elastique Acier brut 3X20 Série épaisse
Diametre = 3, Longueur = 20, Famille Sous Produits = Goupille Elastique, Matiere = Acier, Norme = VS-DIN1481, Famille De Produits = Goupille
Guide dimensionnel (en mm)
Autre références : 3473576905661 GPIMECAN3/20 115/G002 GE3X20A /AN 11895 A1300061 33700 52103020 L301020006 A810264 A538726000 A1300061 GM3320 100160 0014371/100 QUGOUP.ME.03 35090 9627 003112 G3X20E B60.09674 086123 086123 103875 3663072126015
Diametre = 3, Longueur = 20, Famille Sous Produits = Goupille Elastique, Matiere = Acier, Norme = VS-DIN1481, Famille De Produits = Goupille
Guide dimensionnel (en mm)
| diam tre du trou de per age | 1 | 1.5 | 2 | 2.5 | 3 | 3.5 | 4 | 4.5 | 5 | 6 | 7 | 8 | 10 | 12 | 13 | 14 | 16 | 18 | 20 | 21 | 25 | 28 | 30 | 32 | 35 | 38 | 40 |
| diam tre mini | 1.2 | 1.7 | 2.3 | 2.8 | 3.3 | 4.4 | 4.9 | 5.4 | 6.4 | 7.45 | 8.5 | 8.5 | 10.5 | 12.5 | 13.4 | 14.5 | 16.5 | 18.5 | 20.5 | 21.5 | 25.5 | 28.5 | 30.5 | 32.5 | 35.5 | 38.5 | 40.5 |
| diam rtre maxi | 1.3 | 1.8 | 2.4 | 2.9 | 3.5 | 4 | 4.6 | 5.1 | 5.6 | 6.7 | 7.8 | 8.8 | 10.8 | 12.8 | 13.8 | 14.8 | 16.8 | 18.9 | 20.9 | 21.9 | 25.9 | - | - | - | - | - | - |
| paisseur | 0.2 | 0.3 | 0.4 | 0.5 | 0.6 | 0.75 | 0.8 | 1 | 1 | 1.2 | 1.2 | 1.5 | 2 | 2.5 | 2.5 | 3 | 3 | 3.5 | 4 | 4 | 5 | 5.5 | 6 | 6 | 7 | 7.5 | 7.5 |
