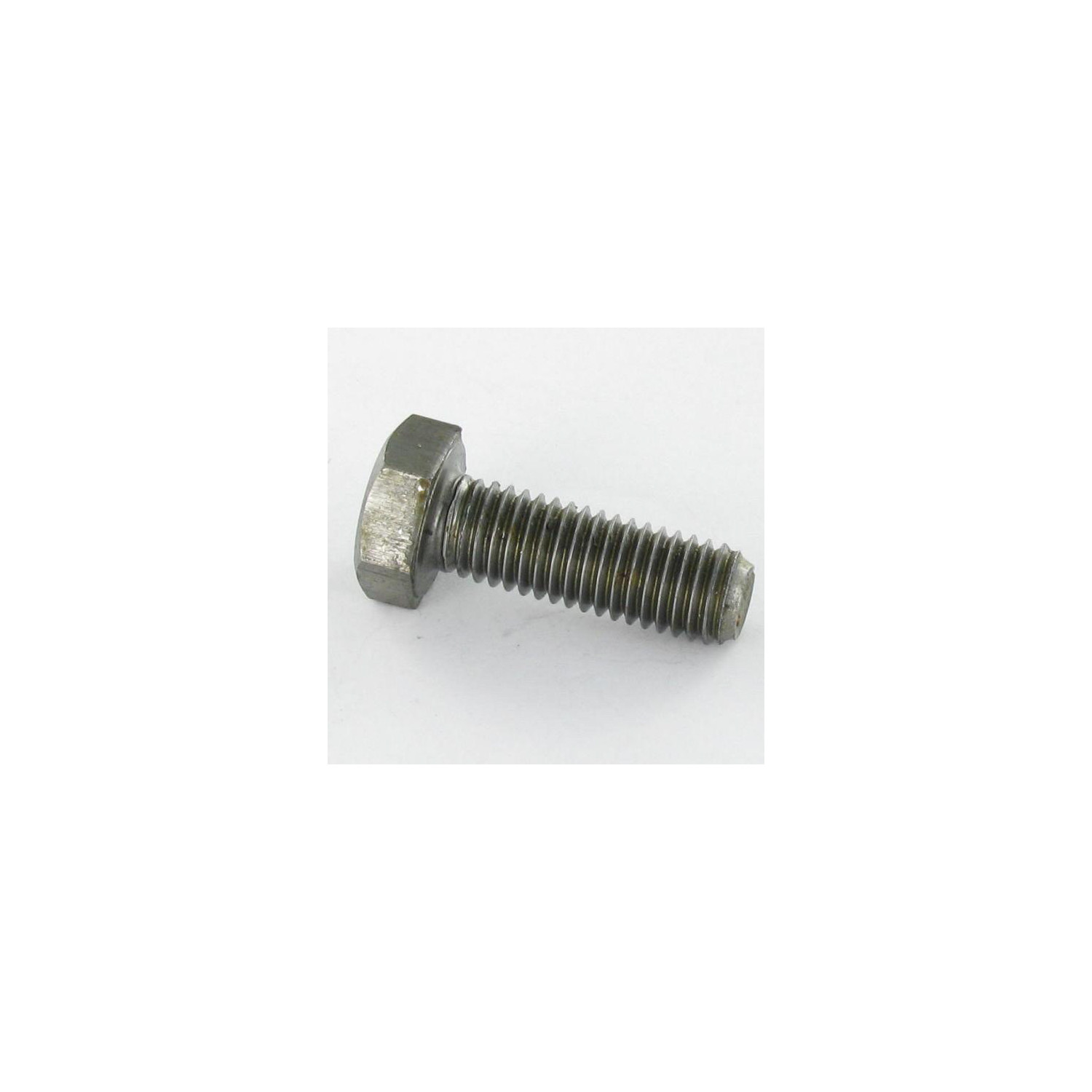

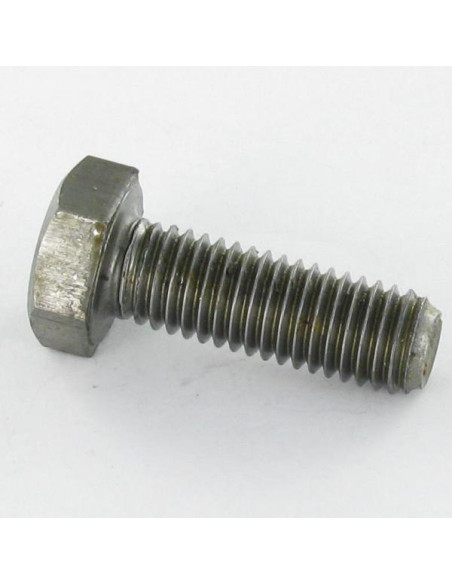

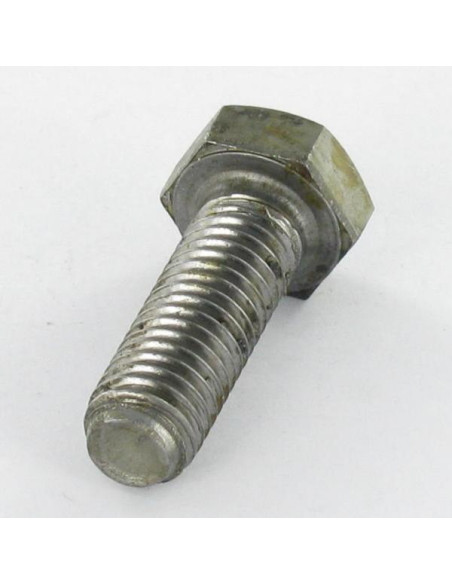

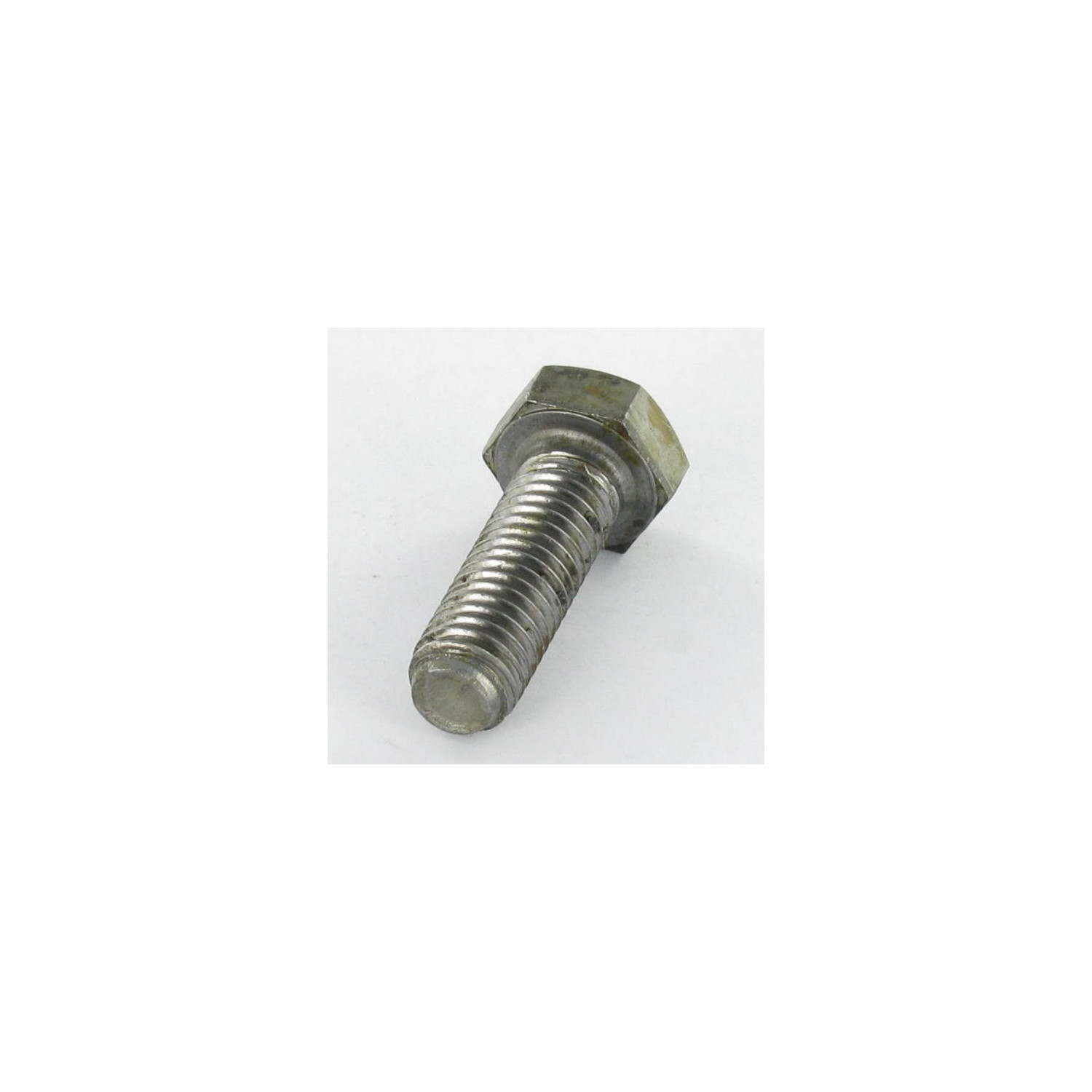

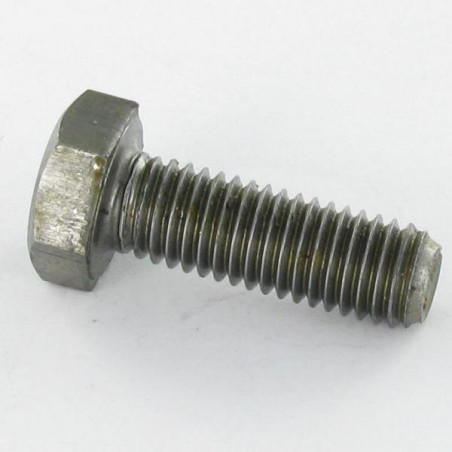

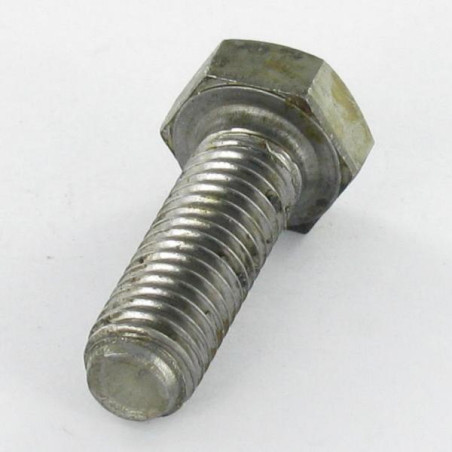

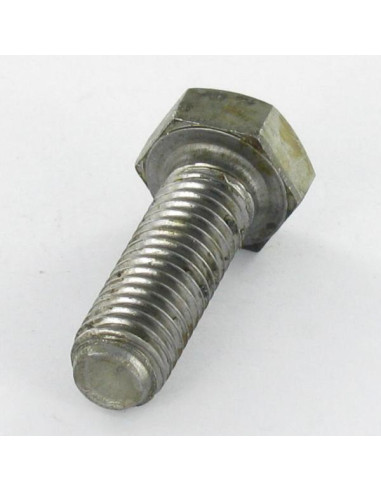

1 x Corps de boulon filetage partiel Tête hexagonale TH M14X50 Classe 10.9 Pas fin Pas de 150 Acier brut

1 x Corps de boulon filetage partiel Tête hexagonale TH M14X50 Classe 10.9 Pas fin Pas de 150 Acier brut

Name: 1 x Corps de boulon filetage partiel Tête hexagonale TH M14X50 Classe 10.9 Pas fin Pas de 150 Acier brut
Brand: Vis-express.be - Visserie et Boulonnerie
SKU: 4103145001
Price: 4.66 EUR
Availability: InStock

Référence 4103145001_1

En stock 405 Pièces

4,66 € TTC

PRIX DÉGRESSIF PAR QUANTITÉ

Nombre de pièces	1	5	20	50
Prix (€ TTC)	4,66 €	9,32 €	21,30 €	48,58 €

DIN960,VS4109 - Corps de boulon filetage partiel Tête hexagonale TH M14X50 Classe 10.9 Pas fin Pas de 150 Acier brut

Conditionnement

1 pièce
5 pieces
20 pieces
50 pieces

Dimensions indiquées en millimètres (mm)

Détails du produit

Diametre: M14
Longueur

Longueur

Comment mesurer la longueur d'une vis ?

La longueur d'une vis à tête fraisée se mesure avec la tête. Pour toutes les autres têtes, la longueur se mesure sous tête.: 50
Matiere: Acier
CLASSE

CLASSE

Les classes mécaniques courantes des vis selon la norme ISO 898-1

Signification de la classe 8.8 :

Le premier chiffre (8) indique la résistance à la traction ultime du matériau, exprimée en centaines de MPa (mégapascals).

Ici, 8 × 100 = 800 MPa de résistance à la traction ultime.

Le second chiffre (8) indique le rapport entre la limite d’élasticité et la résistance à la traction ultime, multiplié par 10.

Ici, 8 signifie que la limite d’élasticité est 0,8 fois la résistance ultime.

Donc, limite d’élasticité = 0,8 × 800 MPa = 640 MPa.

Classes mécaniques des vis (exemples fréquents)

Classe Résistance à la traction (MPa) Limite d’élasticité (MPa) Usage typique

4.6 400 0,6 × 400 = 240 Vis faible résistance, usage léger

5.6 500 0,6 × 500 = 300 Usage général faible à moyen

8.8 800 0,8 × 800 = 640 Haute résistance, mécanique, construction

10.9 1000 0,9 × 1000 = 900 Très haute résistance, applications exigeantes

12.9 1200 0,9 × 1200 = 1080 Ultra haute résistance, usage industriel lourd

Explications supplémentaires :

Résistance à la traction ultime : charge maximale que la vis peut supporter avant rupture.

Limite d’élasticité : charge maximale avant déformation plastique (permanente et irréversible).

Plus la classe est élevée, plus la vis est résistante, mais aussi souvent plus cassante (peut se casser soudainement sans beaucoup se plier).

Les classes plus basses sont utilisées pour des assemblages moins soumis à de fortes contraintes.

Vis sans marquage = classe 4.6 ou équivalent (généralement)

En général, une vis non marquée est une vis basse résistance, souvent en acier doux ou acier standard.

Elle peut correspondre à une classe 4.6 (résistance à la traction ~400 MPa, limite d’élasticité ~240 MPa) ou parfois même inférieure.

Ces vis conviennent pour des assemblages non soumis à de fortes contraintes mécaniques.

Pourquoi ?

Les vis de classes plus élevées (8.8, 10.9, 12.9, etc.) sont obligatoirement marquées pour garantir leur qualité et traçabilité.

L’absence de marquage signifie souvent une vis non normalisée ou de qualité basique.: Classe 10.9
Couleur: Gris Acier / Noir
CLEF De: 22
Pas: Pas de 150
Norme: DIN960,VS4109
Famille de produits: Boulonnerie Tête hexagonale TH
POIDS à LA pièce: 82 GR
Forme tete: Tête hexagonale
Diametre en mm: 13.774 - 13.903

En stock 405 Produits

ean13 3663072305298

Description

Corps de boulon filetage partiel Tête hexagonale TH M14X50 Classe 10.9 Pas fin Pas de 150 Acier brut
Diametre = M14, Longueur = 50, Famille Sous Produits = Tete hexagonale, Classe = 10.9, Matiere = Acier, Pas = P150, Norme = DIN960,VS4109, Famille De Produits = Boulonnerie TH

Guide dimensionnel (en mm)

Diamètre	8	10	12	12	14	16	18	20	24
Pas	1	1.25	1.25	1.5	1.5	1.5	1.5	1.5	2
Epaisseur tete	5.3	6.4	7.5	7.8	8.8	10	11.5	12.5	15
Surplat/clef	13	17	19	19	22	24	27	30	36
Filetage si longueur totale vis > 125	22	26	30	30	34	38	42	46	54
b<200	28	32	36	36	40	44	48	52	60

Autre références : 3617501549982 0719312 SY960140501 3663072305298

Cas d'utilisation

olivier b. (vis-express.fr)
03/12/2023

fixation jantes 255/60r16

Classe	Résistance à la traction (MPa)	Limite d’élasticité (MPa)	Usage typique
4.6	400	0,6 × 400 = 240	Vis faible résistance, usage léger
5.6	500	0,6 × 500 = 300	Usage général faible à moyen
8.8	800	0,8 × 800 = 640	Haute résistance, mécanique, construction
10.9	1000	0,9 × 1000 = 900	Très haute résistance, applications exigeantes
12.9	1200	0,9 × 1200 = 1080	Ultra haute résistance, usage industriel lourd
