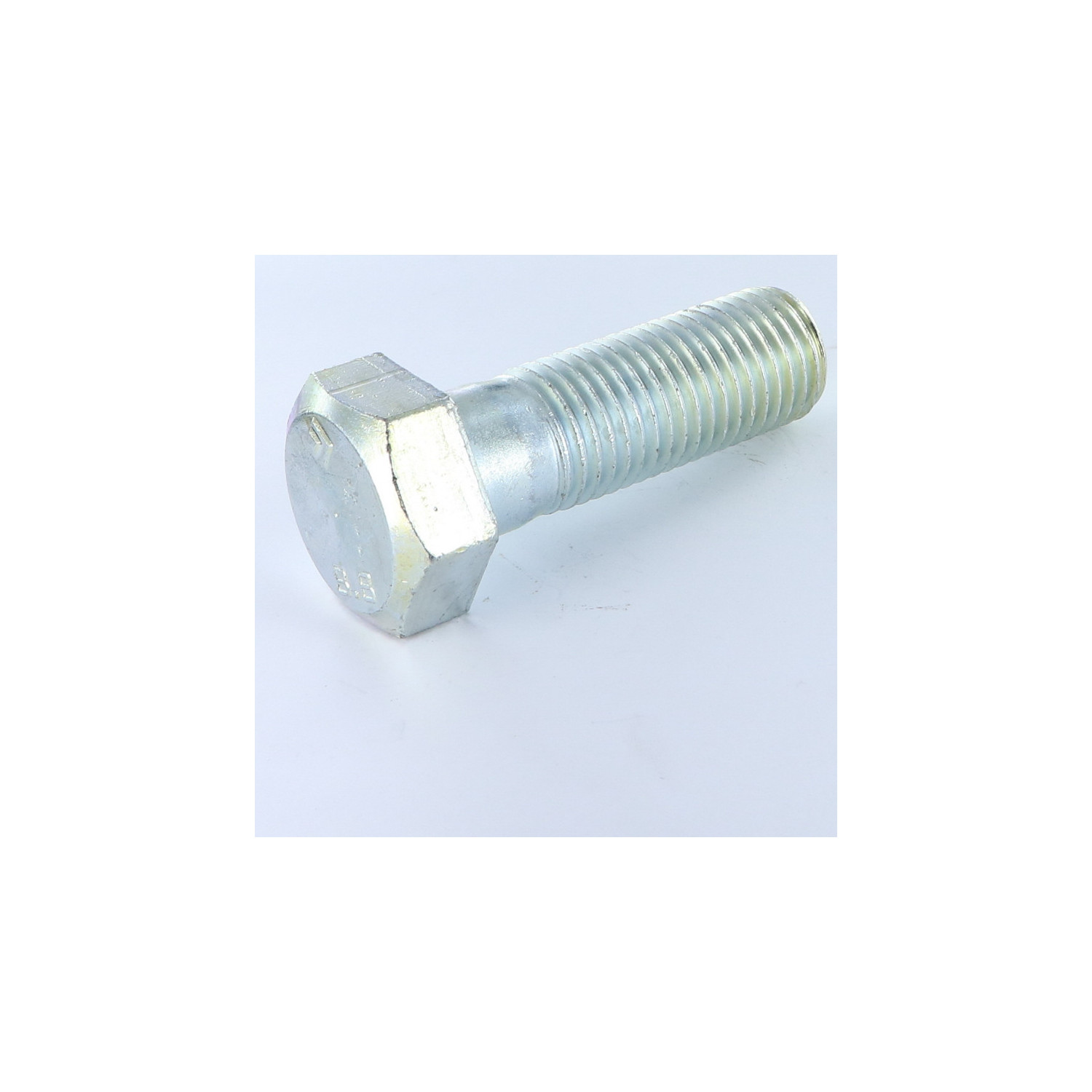

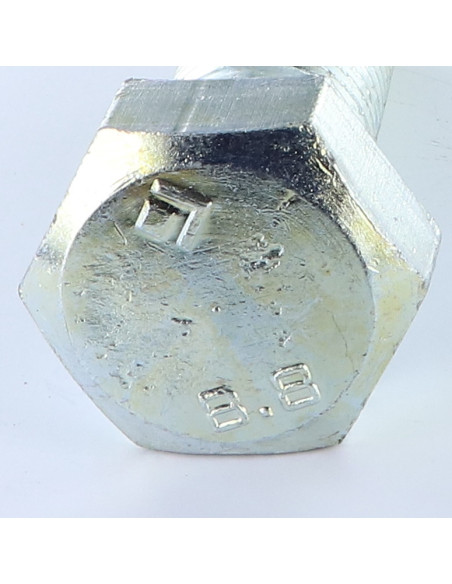

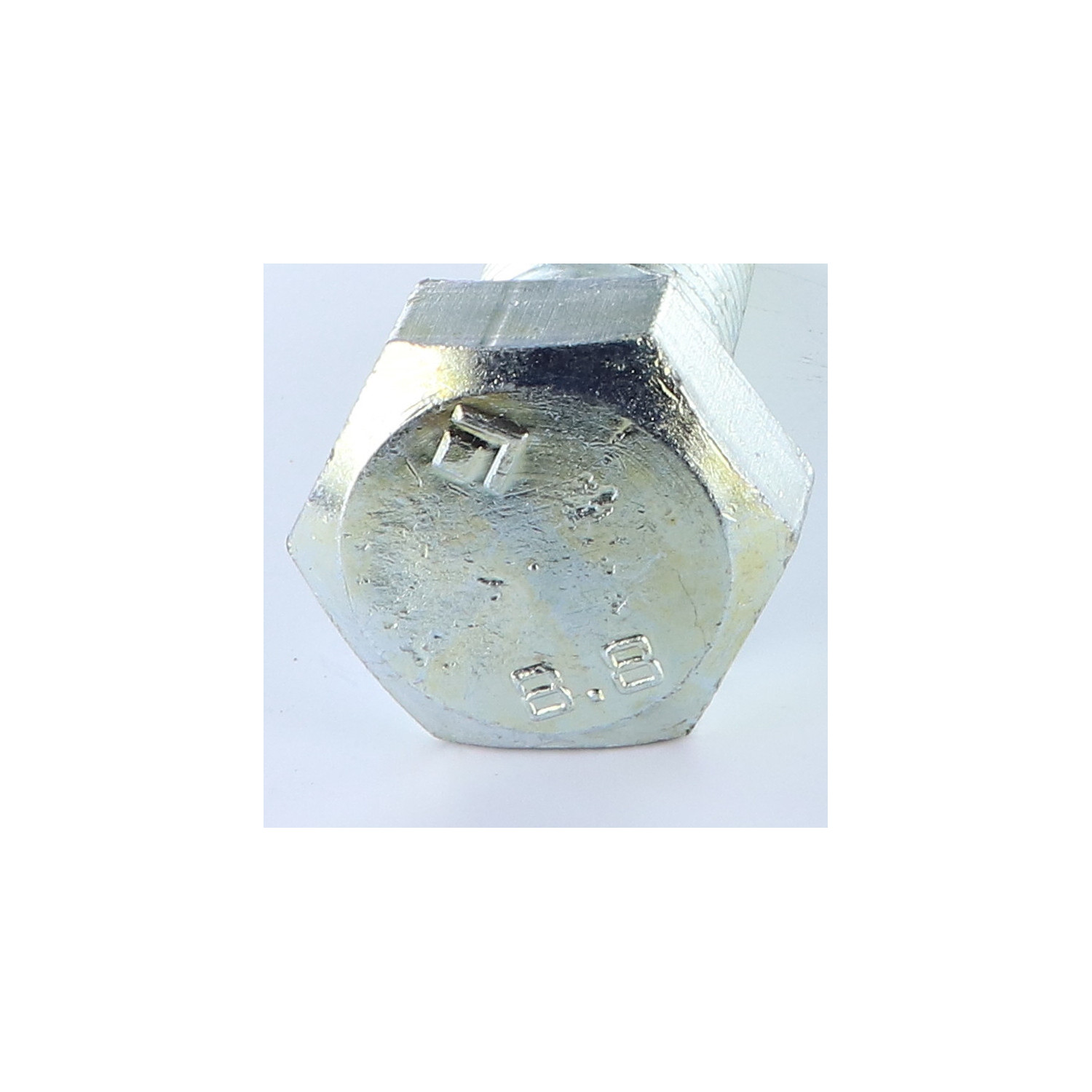

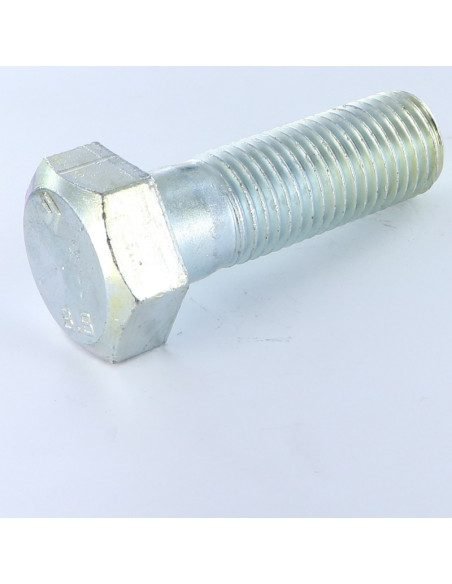

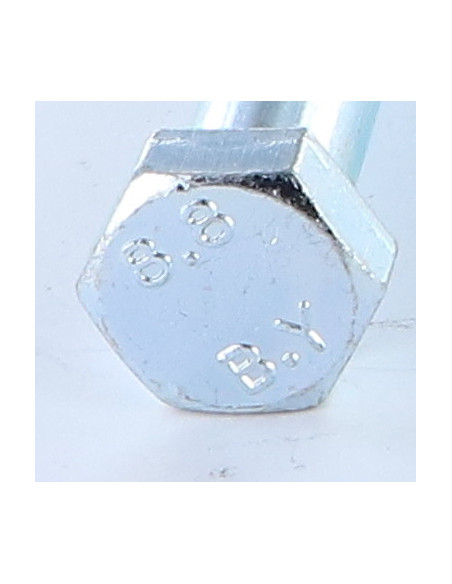

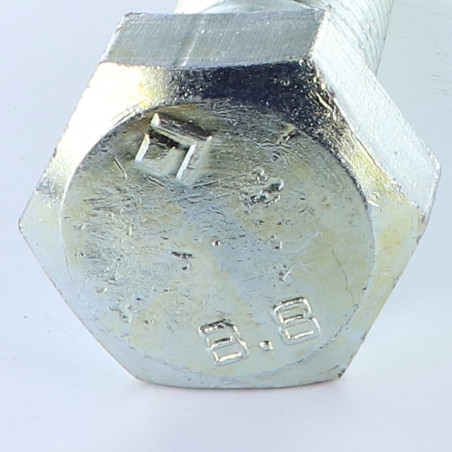

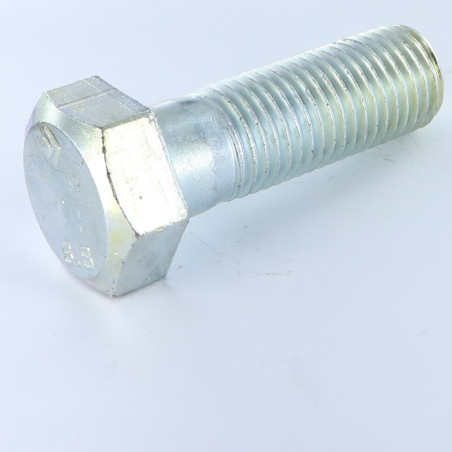

1 x Corps de boulon filetage partiel Tête hexagonale TH M20X80 Classe 8.8 Acier zingué

1 x Corps de boulon filetage partiel Tête...

1 x Corps de boulon filetage partiel Tête hexagonale TH M20X80 Classe 8.8 Acier zingué

Name: 1 x Corps de boulon filetage partiel Tête hexagonale TH M20X80 Classe 8.8 Acier zingué
Brand: Vis-express.be - Visserie et Boulonnerie
SKU: 4110208002
Price: 2.06 EUR
Availability: InStock

Référence 4110208002_1

En stock 415 Pièces

2,06 € TTC

PRIX DÉGRESSIF PAR QUANTITÉ

Nombre de pièces	1	5	10	25	100
Prix (€ TTC)	2,06 €	6,66 €	13,37 €	30,43 €	121,79 €

ISO4014,VS4109 - Corps de boulon filetage partiel Tête hexagonale TH M20X80 Classe 8.8 Acier zingué

Conditionnement

1 pièce
5 pieces
10 pièces
25 pieces
100 pièces

Dimensions indiquées en millimètres (mm)

Détails du produit

Diametre: M20
Longueur

Longueur

Comment mesurer la longueur d'une vis ?

La longueur d'une vis à tête fraisée se mesure avec la tête. Pour toutes les autres têtes, la longueur se mesure sous tête.: 80
Matiere: Acier
CLASSE

CLASSE

Les classes mécaniques courantes des vis selon la norme ISO 898-1

Signification de la classe 8.8 :

Le premier chiffre (8) indique la résistance à la traction ultime du matériau, exprimée en centaines de MPa (mégapascals).

Ici, 8 × 100 = 800 MPa de résistance à la traction ultime.

Le second chiffre (8) indique le rapport entre la limite d’élasticité et la résistance à la traction ultime, multiplié par 10.

Ici, 8 signifie que la limite d’élasticité est 0,8 fois la résistance ultime.

Donc, limite d’élasticité = 0,8 × 800 MPa = 640 MPa.

Classes mécaniques des vis (exemples fréquents)

Classe Résistance à la traction (MPa) Limite d’élasticité (MPa) Usage typique

4.6 400 0,6 × 400 = 240 Vis faible résistance, usage léger

5.6 500 0,6 × 500 = 300 Usage général faible à moyen

8.8 800 0,8 × 800 = 640 Haute résistance, mécanique, construction

10.9 1000 0,9 × 1000 = 900 Très haute résistance, applications exigeantes

12.9 1200 0,9 × 1200 = 1080 Ultra haute résistance, usage industriel lourd

Explications supplémentaires :

Résistance à la traction ultime : charge maximale que la vis peut supporter avant rupture.

Limite d’élasticité : charge maximale avant déformation plastique (permanente et irréversible).

Plus la classe est élevée, plus la vis est résistante, mais aussi souvent plus cassante (peut se casser soudainement sans beaucoup se plier).

Les classes plus basses sont utilisées pour des assemblages moins soumis à de fortes contraintes.

Vis sans marquage = classe 4.6 ou équivalent (généralement)

En général, une vis non marquée est une vis basse résistance, souvent en acier doux ou acier standard.

Elle peut correspondre à une classe 4.6 (résistance à la traction ~400 MPa, limite d’élasticité ~240 MPa) ou parfois même inférieure.

Ces vis conviennent pour des assemblages non soumis à de fortes contraintes mécaniques.

Pourquoi ?

Les vis de classes plus élevées (8.8, 10.9, 12.9, etc.) sont obligatoirement marquées pour garantir leur qualité et traçabilité.

L’absence de marquage signifie souvent une vis non normalisée ou de qualité basique.: Classe 8.8
Revetement de surface: Zingué blanc
Couleur: Gris
CLEF De: 30
Norme: ISO4014,VS4109
Famille de produits: Boulonnerie Tête hexagonale TH
POIDS à LA pièce: 251.94 GR
Forme tete: Tête hexagonale
Diametre en mm: 19.956 - 19.655

En stock 415 Produits

ean13 3663072074798

Description

Corps de boulon filetage partiel Tête hexagonale TH M20X80 Classe 8.8 Acier zingué
Diametre = M20, Longueur = 80, Revetement De Surface = Zingue Blanc, Famille Sous Produits = Tete hexagonale, Classe = 8.8, Matiere = Acier, Norme = ISO4014,VS4109, Famille De Produits = Boulonnerie TH

Guide dimensionnel (en mm)

Diamètre	5	6	8	10	12	14	16	18	20	22	24	27	30	33	36	39
Epaisseur tete	3.5	4	5.3	6.4	7.5	8.8	10	11.5	12.5	14	15	17	18.7	21	22.5	25
Surplat/clef	8	10	13	16	18	21	24	27	30	34	36	41	46	50	55	60
Filetage si longueur totale vis < 125	16	18	22	26	30	34	38	42	46	50	54	60	66	72	78	84
Filetage si longueur totale vis < 10	0	0	0	0	0	0	0	0	52	56	60	66	72	78	84	90

Autre références : 3473575415079 C08000239 14409 TH20X80 0034 90200018 VISH20X80P88 133083 4VIHX0415 2121366 00532080 11100172 7.801454 00010811 4 107083 AN ACH5083 51636 32160 39265 3152 A7V02200802 32160 Y49057 BZ2080 0149 01000.200.08 126001142 0003152 0034 9962036 39265 PMM0527 39265 0104312 QUVISMAHX200 24729 36FV0037 2204.007 V20808PF 130539 OB080120080 AC20X80 39265 01B131 VIS20H080D 3152 VIO0820080 16-180102014 642.0022.6 VH020080046 BL0520080 01C12189 TH2080 VSPZ20080.1 22.020.080 189280 32160 39265 030260 10000272 10012080 A130 00552080 225718 9-71325 3663072074798

Cas d'utilisation

Alexis P. (vis-express.fr)
20/10/2024

Assemblage tuyauterie DN150 et DN200

Classe	Résistance à la traction (MPa)	Limite d’élasticité (MPa)	Usage typique
4.6	400	0,6 × 400 = 240	Vis faible résistance, usage léger
5.6	500	0,6 × 500 = 300	Usage général faible à moyen
8.8	800	0,8 × 800 = 640	Haute résistance, mécanique, construction
10.9	1000	0,9 × 1000 = 900	Très haute résistance, applications exigeantes
12.9	1200	0,9 × 1200 = 1080	Ultra haute résistance, usage industriel lourd
