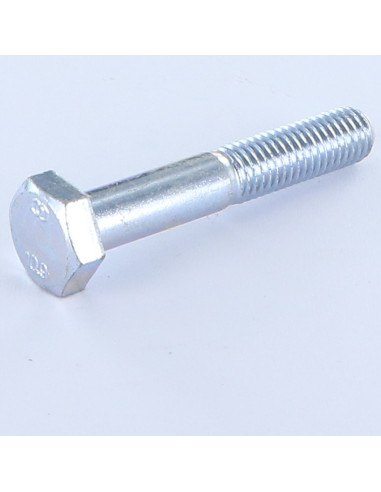

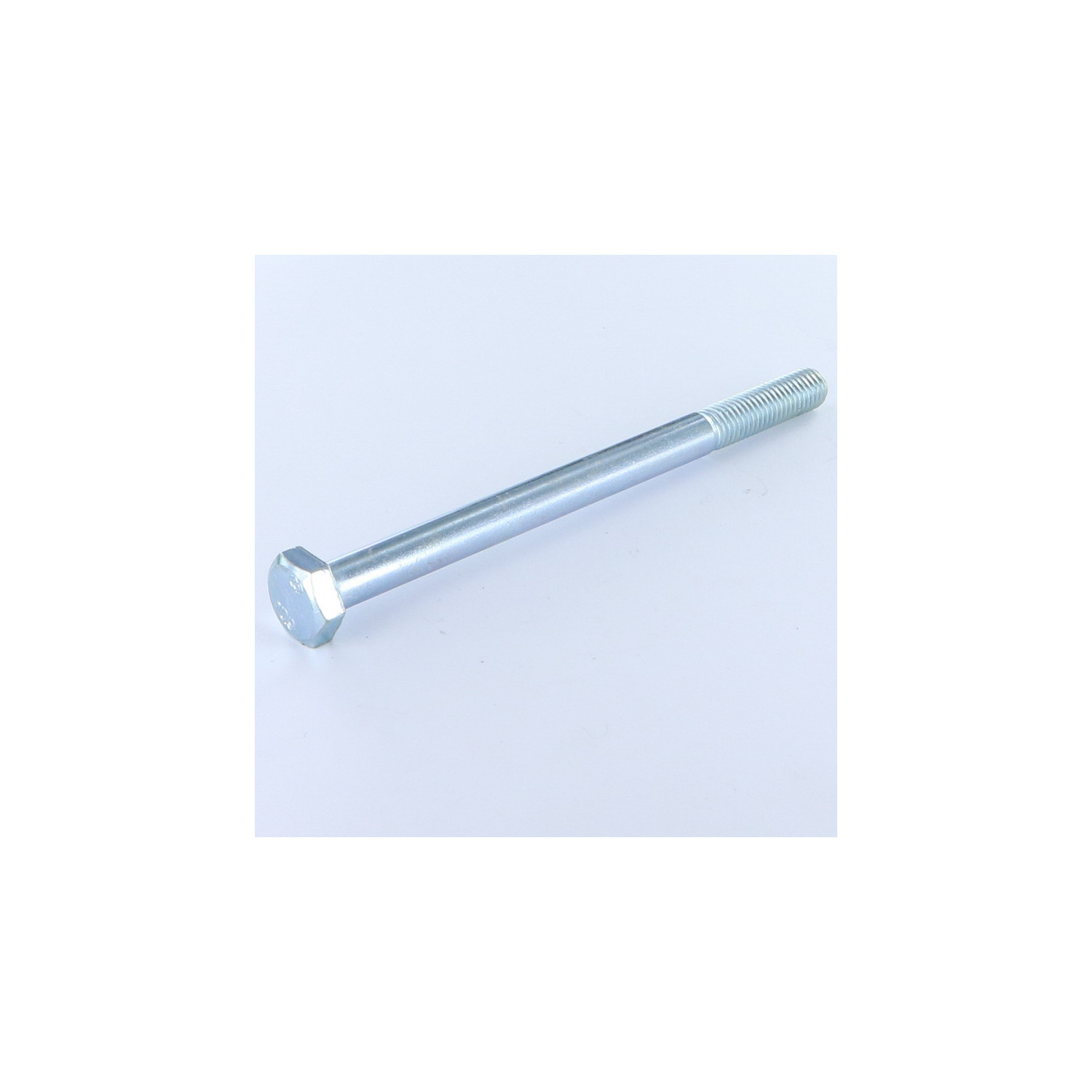

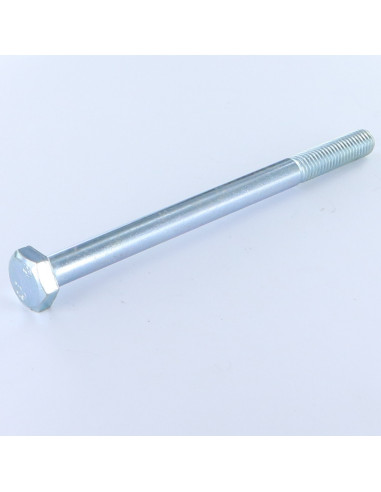

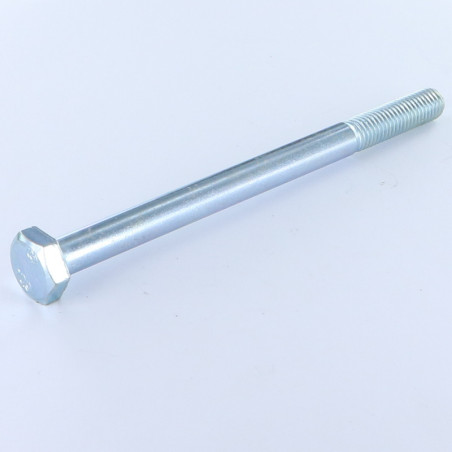

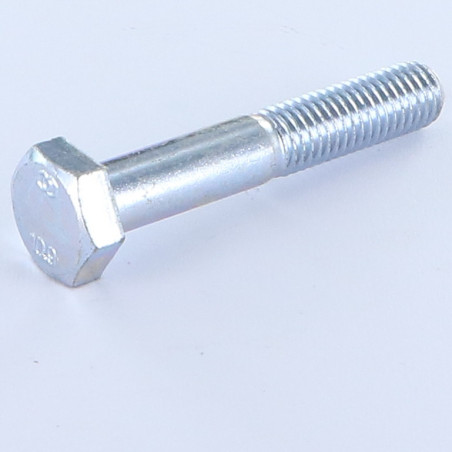

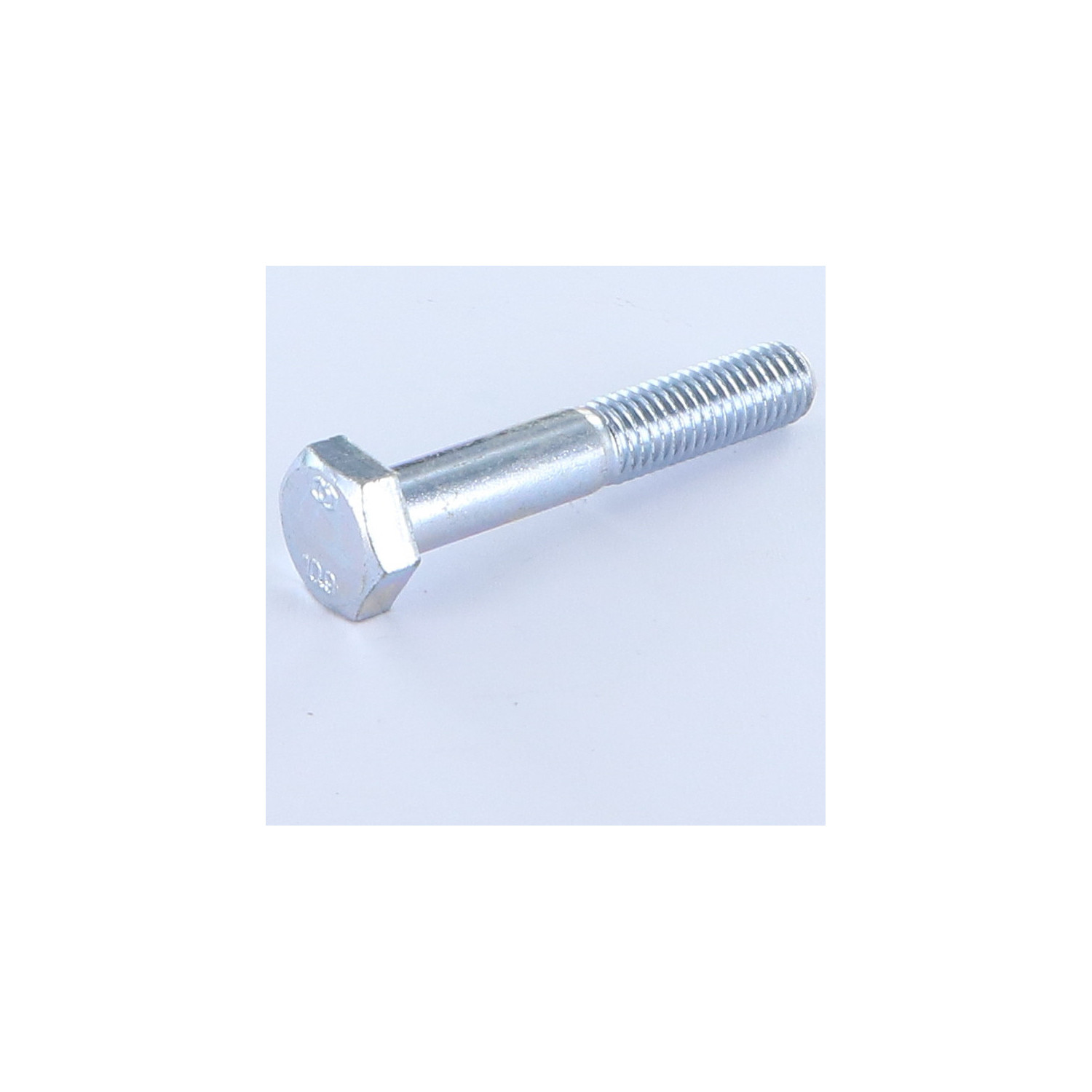

1 x Corps de boulon filetage partiel Tête hexagonale TH M14X100 Classe 10.9 Acier zingué

1 x Corps de boulon filetage partiel Tête...

1 x Corps de boulon filetage partiel Tête hexagonale TH M14X100 Classe 10.9 Acier zingué

Name: 1 x Corps de boulon filetage partiel Tête hexagonale TH M14X100 Classe 10.9 Acier zingué
Brand: Vis-express.be - Visserie et Boulonnerie
SKU: 4011151002
Price: 4.66 EUR
Availability: InStock

Référence 4011151002_1

En stock 642 Pièces

4,66 € TTC

PRIX DÉGRESSIF PAR QUANTITÉ

Nombre de pièces	1	5	20	50
Prix (€ TTC)	4,66 €	9,32 €	30,37 €	75,99 €

DIN931,VS4109 - Corps de boulon filetage partiel Tête hexagonale TH M14X100 Classe 10.9 Acier zingué

Conditionnement

1 pièce
5 pieces
20 pieces
50 pieces

Dimensions indiquées en millimètres (mm)

Détails du produit

Diametre: M14
Longueur

Longueur

Comment mesurer la longueur d'une vis ?

La longueur d'une vis à tête fraisée se mesure avec la tête. Pour toutes les autres têtes, la longueur se mesure sous tête.: 100
Matiere: Acier
CLASSE

CLASSE

Les classes mécaniques courantes des vis selon la norme ISO 898-1

Signification de la classe 8.8 :

Le premier chiffre (8) indique la résistance à la traction ultime du matériau, exprimée en centaines de MPa (mégapascals).

Ici, 8 × 100 = 800 MPa de résistance à la traction ultime.

Le second chiffre (8) indique le rapport entre la limite d’élasticité et la résistance à la traction ultime, multiplié par 10.

Ici, 8 signifie que la limite d’élasticité est 0,8 fois la résistance ultime.

Donc, limite d’élasticité = 0,8 × 800 MPa = 640 MPa.

Classes mécaniques des vis (exemples fréquents)

Classe Résistance à la traction (MPa) Limite d’élasticité (MPa) Usage typique

4.6 400 0,6 × 400 = 240 Vis faible résistance, usage léger

5.6 500 0,6 × 500 = 300 Usage général faible à moyen

8.8 800 0,8 × 800 = 640 Haute résistance, mécanique, construction

10.9 1000 0,9 × 1000 = 900 Très haute résistance, applications exigeantes

12.9 1200 0,9 × 1200 = 1080 Ultra haute résistance, usage industriel lourd

Explications supplémentaires :

Résistance à la traction ultime : charge maximale que la vis peut supporter avant rupture.

Limite d’élasticité : charge maximale avant déformation plastique (permanente et irréversible).

Plus la classe est élevée, plus la vis est résistante, mais aussi souvent plus cassante (peut se casser soudainement sans beaucoup se plier).

Les classes plus basses sont utilisées pour des assemblages moins soumis à de fortes contraintes.

Vis sans marquage = classe 4.6 ou équivalent (généralement)

En général, une vis non marquée est une vis basse résistance, souvent en acier doux ou acier standard.

Elle peut correspondre à une classe 4.6 (résistance à la traction ~400 MPa, limite d’élasticité ~240 MPa) ou parfois même inférieure.

Ces vis conviennent pour des assemblages non soumis à de fortes contraintes mécaniques.

Pourquoi ?

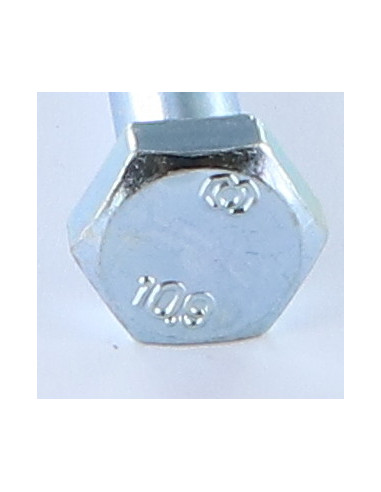

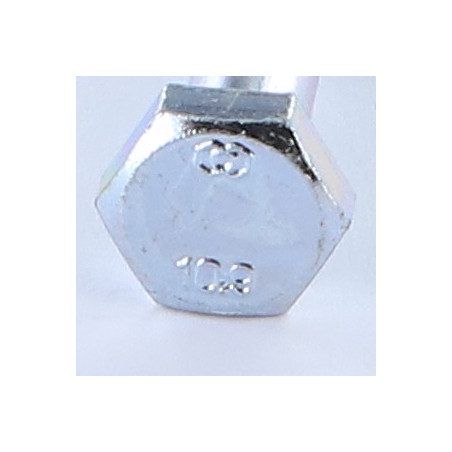

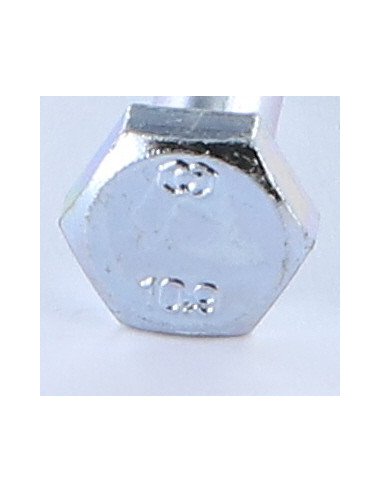

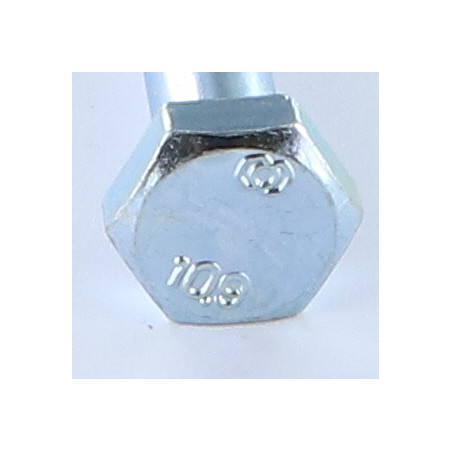

Les vis de classes plus élevées (8.8, 10.9, 12.9, etc.) sont obligatoirement marquées pour garantir leur qualité et traçabilité.

L’absence de marquage signifie souvent une vis non normalisée ou de qualité basique.: Classe 10.9
Revetement de surface: Zingué blanc
Couleur: Gris
CLEF De: 22
Norme: DIN931,VS4109
Famille de produits: Boulonnerie Tête hexagonale TH
POIDS à LA pièce: 131.75 GR
Forme tete: Tête hexagonale
Diametre en mm: 13.964 - 13.694

En stock 642 Produits

ean13 3663072480384

Description

Corps de boulon filetage partiel Tête hexagonale TH M14X100 Classe 10.9 Acier zingué
Diametre = M14, Longueur = 100, Revetement De Surface = Zingue Blanc, Famille Sous Produits = Tete hexagonale, Classe = 10.9, Matiere = Acier, Norme = DIN931,VS4109, Famille De Produits = Boulonnerie TH

Guide dimensionnel (en mm)

Diamètre	5	6	8	10	12	14	16	18	20	24	27	30	33
Epaisseur tete	3.5	4	5.3	6.4	7.5	8.8	10	11.5	12.5	15	17	18.7	21
Surplat/clef	8	10	13	17	19	22	24	27	30	36	41	46	50
Filetage si longueur totale vis < 125	16	18	22	26	30	34	38	42	46	54	60	66	72
Filetage si longueur totale vis > 125	22	24	28	32	36	40	44	48	52	60	66	72	78
Filetage si longueur totale vis > 200	0	0	0	0	0	0	57	61	65	73	79	85	91

Autre références : 3617501617971 3663072480384

Cas d'utilisation

Ugo D. (vis-express.fr)
16/03/2025

Je l’utilise pour fixer les nacelle sur mon attraction M14 X 100, classe 10.9
