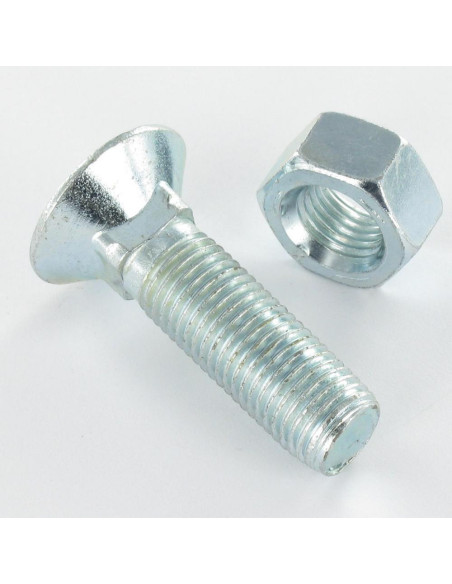

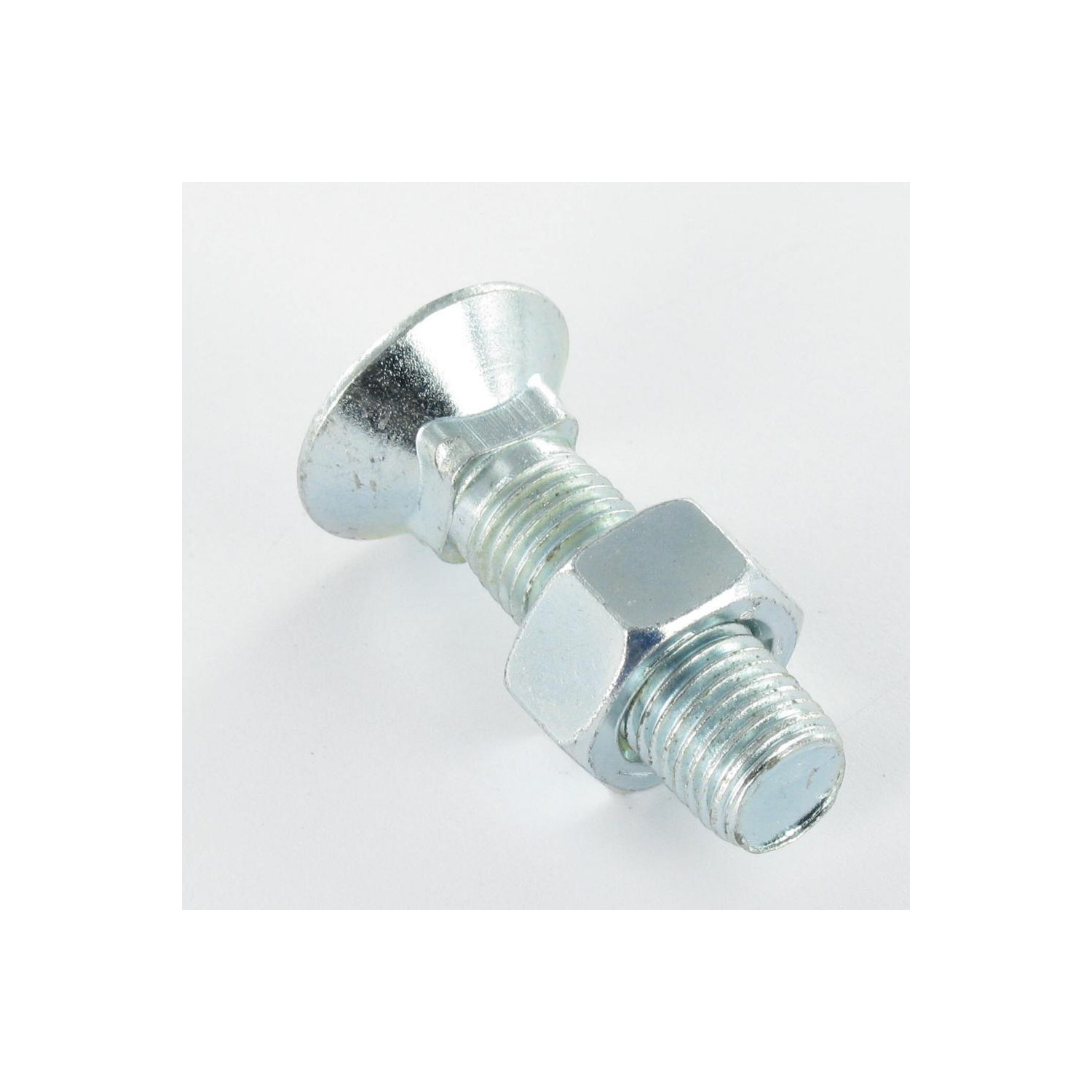

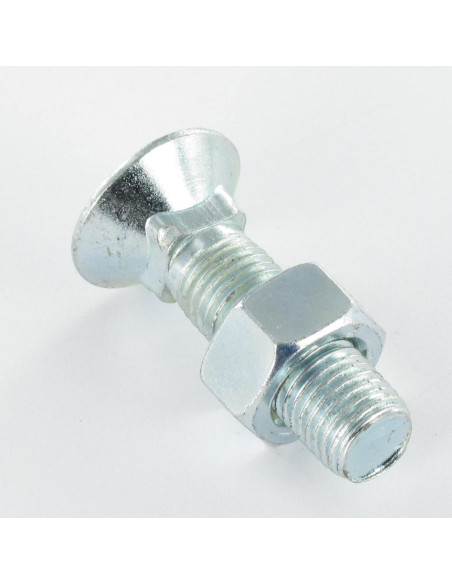

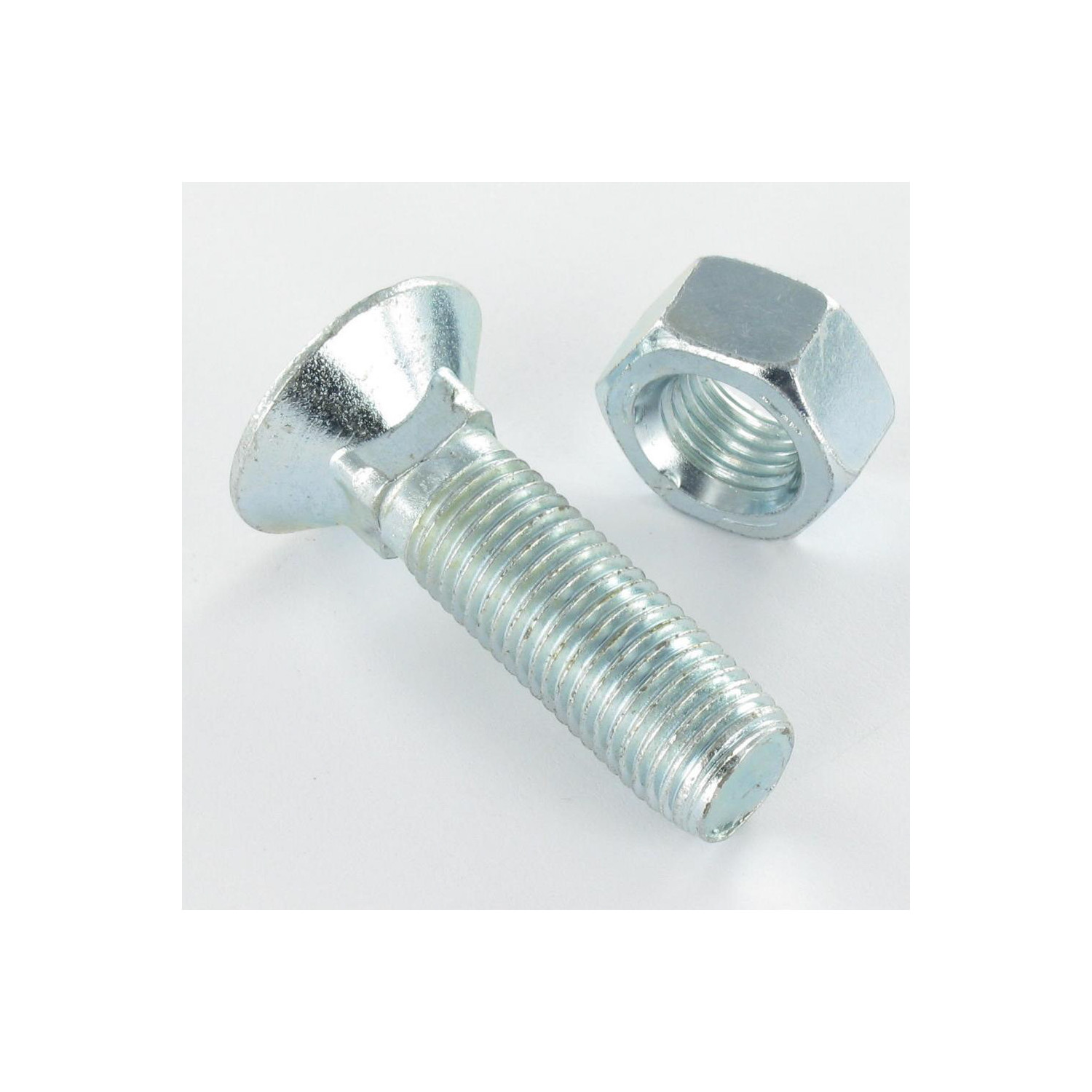

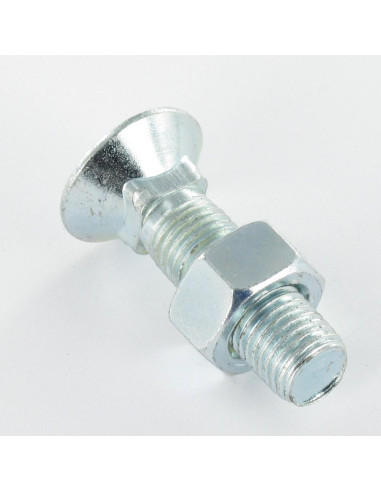

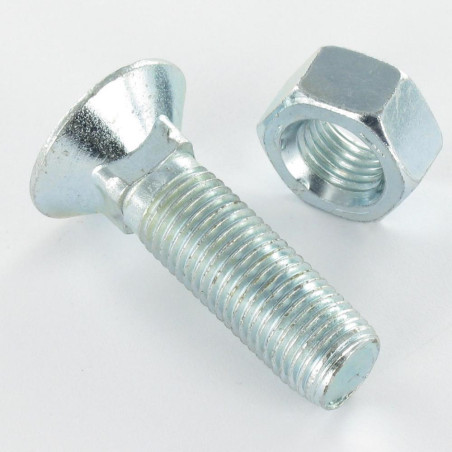

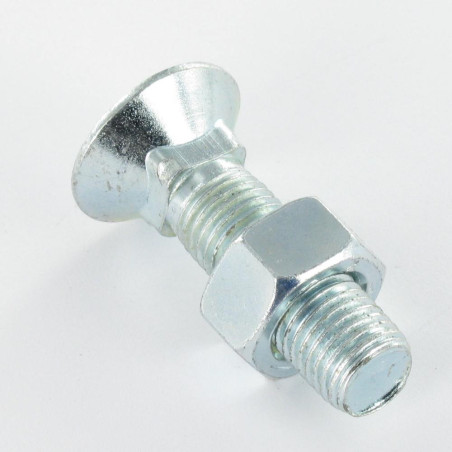

1 x Boulon de charrue TFCC tête fraisée collet carré 7/16UNF 11X50 Classe 8.8 Acier zingué

1 x Boulon de charrue TFCC tête fraisée collet carré 7/16UNF 11X50 Classe 8.8 Acier zingué

Name: 1 x Boulon de charrue TFCC tête fraisée collet carré 7/16UNF 11X50 Classe 8.8 Acier zingué
Brand: Vis-express.be - Visserie et Boulonnerie
SKU: 4225115002
Price: 4.66 EUR
Availability: InStock

Référence 4225115002_1

En stock 67 Pièces

4,66 € TTC

PRIX DÉGRESSIF PAR QUANTITÉ

Nombre de pièces	1	5	20	50
Prix (€ TTC)	4,66 €	11,25 €	44,95 €	112,41 €

DIN608+DIN934 - Boulon de charrue TFCC tête fraisée collet carré 7/16UNF 11X50 Classe 8.8 Acier zingué
1 pouce = 25.4mm

Conditionnement

1 pièce
5 pieces
20 pieces
50 pieces

Tableau de correspondances pouces et mm

Détails du produit

Diametre: 7/16 (11,113 mm)
Matiere: Acier
CLASSE

CLASSE

Les classes mécaniques courantes des vis selon la norme ISO 898-1

Signification de la classe 8.8 :

Le premier chiffre (8) indique la résistance à la traction ultime du matériau, exprimée en centaines de MPa (mégapascals).

Ici, 8 × 100 = 800 MPa de résistance à la traction ultime.

Le second chiffre (8) indique le rapport entre la limite d’élasticité et la résistance à la traction ultime, multiplié par 10.

Ici, 8 signifie que la limite d’élasticité est 0,8 fois la résistance ultime.

Donc, limite d’élasticité = 0,8 × 800 MPa = 640 MPa.

Classes mécaniques des vis (exemples fréquents)

Classe Résistance à la traction (MPa) Limite d’élasticité (MPa) Usage typique

4.6 400 0,6 × 400 = 240 Vis faible résistance, usage léger

5.6 500 0,6 × 500 = 300 Usage général faible à moyen

8.8 800 0,8 × 800 = 640 Haute résistance, mécanique, construction

10.9 1000 0,9 × 1000 = 900 Très haute résistance, applications exigeantes

12.9 1200 0,9 × 1200 = 1080 Ultra haute résistance, usage industriel lourd

Explications supplémentaires :

Résistance à la traction ultime : charge maximale que la vis peut supporter avant rupture.

Limite d’élasticité : charge maximale avant déformation plastique (permanente et irréversible).

Plus la classe est élevée, plus la vis est résistante, mais aussi souvent plus cassante (peut se casser soudainement sans beaucoup se plier).

Les classes plus basses sont utilisées pour des assemblages moins soumis à de fortes contraintes.

Vis sans marquage = classe 4.6 ou équivalent (généralement)

En général, une vis non marquée est une vis basse résistance, souvent en acier doux ou acier standard.

Elle peut correspondre à une classe 4.6 (résistance à la traction ~400 MPa, limite d’élasticité ~240 MPa) ou parfois même inférieure.

Ces vis conviennent pour des assemblages non soumis à de fortes contraintes mécaniques.

Pourquoi ?

Les vis de classes plus élevées (8.8, 10.9, 12.9, etc.) sont obligatoirement marquées pour garantir leur qualité et traçabilité.

L’absence de marquage signifie souvent une vis non normalisée ou de qualité basique.: CLASSE Classe 8.8
Revetement de surface: ZINGUE Blanc
Couleur: Gris
Norme: DIN608+DIN934
Famille de produits: Vis AMERICAINES
Famille sous produits: TFCC tête fraisée collet carré
POIDS à LA pièce: 51 GR
Nombre de filets au pouce Nombre de filets au pouce Comment déterminer le diamètre d'une vis au pas UNC ou UNF : Le nombre de filets au pouce va déterminer le diamètre de la vis ou écrou d’une vis pas américain UNC ou UNF. Il vous suffit de compter le nombre de filets au pouce (soit sur 25.4 mm) et vous reporter au tableau ci-dessous. Ø en pouces Ø en mm Nbre de filets/pouce en UNC Nbre de filets/pouce en UNF (pas fin) N°0 1.524 80 N°1 1.854 64 72 N°2 2.184 56 64 N°3 2.515 48 56 N°4 2.845 40 48 N°5 3.175 40 44 N°6 3.505 32 40 N°8 4.166 32 36 N°10 4.826 24 32 N°12 5.486 24 28 1/4 6.35 20 28 5/16 7.938 18 24 3/8 9.525 16 24 7/16 11.113 14 20 1/2 12.7 13 20 9/16 14.288 12 18 5/8 15.875 11 18 3/4 19.05 10 16 7/8 22.225 9 14 1” 25.4 8 14 1”1/8 28.575 7 12 1”1/4 31.75 7 12 1“1/2 38.1 6 12 1”3/4 44.45 5 -: 20

En stock 67 Produits

ean13 3663072200807

Description

Boulon de charrue TFCC tête fraisée collet carré 7/16UNF 11X50 Classe 8.8 Acier zingué
Diametre = 7/16, Revetement De Surface = Zingue Blanc, Famille Sous Produits = TFCC, Classe = 8.8, Matiere = Acier, Norme = DIN608+DIN934, Famille De Produits = Vis Americaines

Guide dimensionnel (en mm)

Diamètre	9(3/8UNF)	10	11(7/16UNF)	12	14
PAS	24FILETS	150	20FILETS	175	200
Diametre tete	17	19	22	24	28
Epaisseur tete	7.5	8	9	10.5	11
CARRE	9.5	10	11	12	14

Autre références : 3617501329188 3663072200807

POUCES	mm	POUCES	mm
1/8	3,2	2"1/4	57
3/16	4,8	2"1/2	64
1/4	6,3	2"3/4	70
5/16	8	3"	76
3/8	9,5	3"1/4	83
7/16	11	3"1/2	89
1/2	13	4"	102
5/8	16	4"1/2	114
3/4	19	5"	127
7/8	22	5"1/2	140
1"	25	6"	152
1"1/4	32	6"1/2	165
1"1/2	38	7"	178
1"3/4	45	8"	203
2"	51	9"	229
		10"	254

Classe	Résistance à la traction (MPa)	Limite d’élasticité (MPa)	Usage typique
4.6	400	0,6 × 400 = 240	Vis faible résistance, usage léger
5.6	500	0,6 × 500 = 300	Usage général faible à moyen
8.8	800	0,8 × 800 = 640	Haute résistance, mécanique, construction
10.9	1000	0,9 × 1000 = 900	Très haute résistance, applications exigeantes
12.9	1200	0,9 × 1200 = 1080	Ultra haute résistance, usage industriel lourd

Ø en pouces	Ø en mm	Nbre de filets/pouce en UNC	Nbre de filets/pouce en UNF (pas fin)
N°0	1.524		80
N°1	1.854	64	72
N°2	2.184	56	64
N°3	2.515	48	56
N°4	2.845	40	48
N°5	3.175	40	44
N°6	3.505	32	40
N°8	4.166	32	36
N°10	4.826	24	32
N°12	5.486	24	28
1/4	6.35	20	28
5/16	7.938	18	24
3/8	9.525	16	24
7/16	11.113	14	20
1/2	12.7	13	20
9/16	14.288	12	18
5/8	15.875	11	18
3/4	19.05	10	16
7/8	22.225	9	14
1”	25.4	8	14
1”1/8	28.575	7	12
1”1/4	31.75	7	12
1“1/2	38.1	6	12
1”3/4	44.45	5	-
