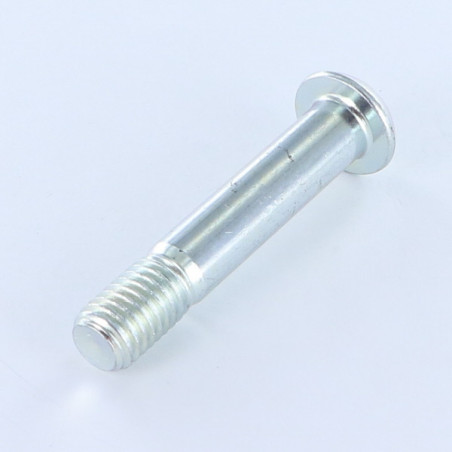

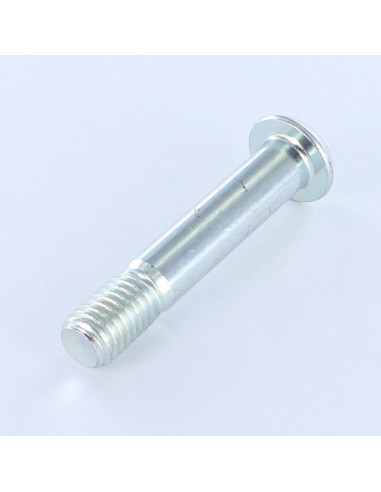

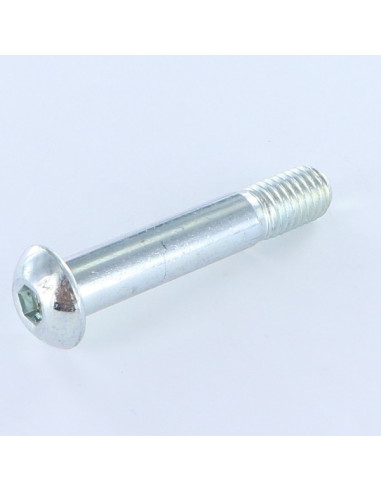

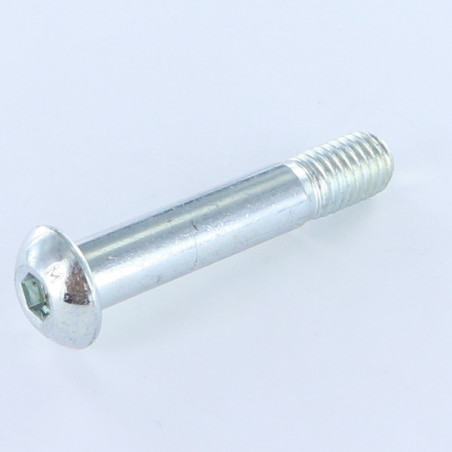

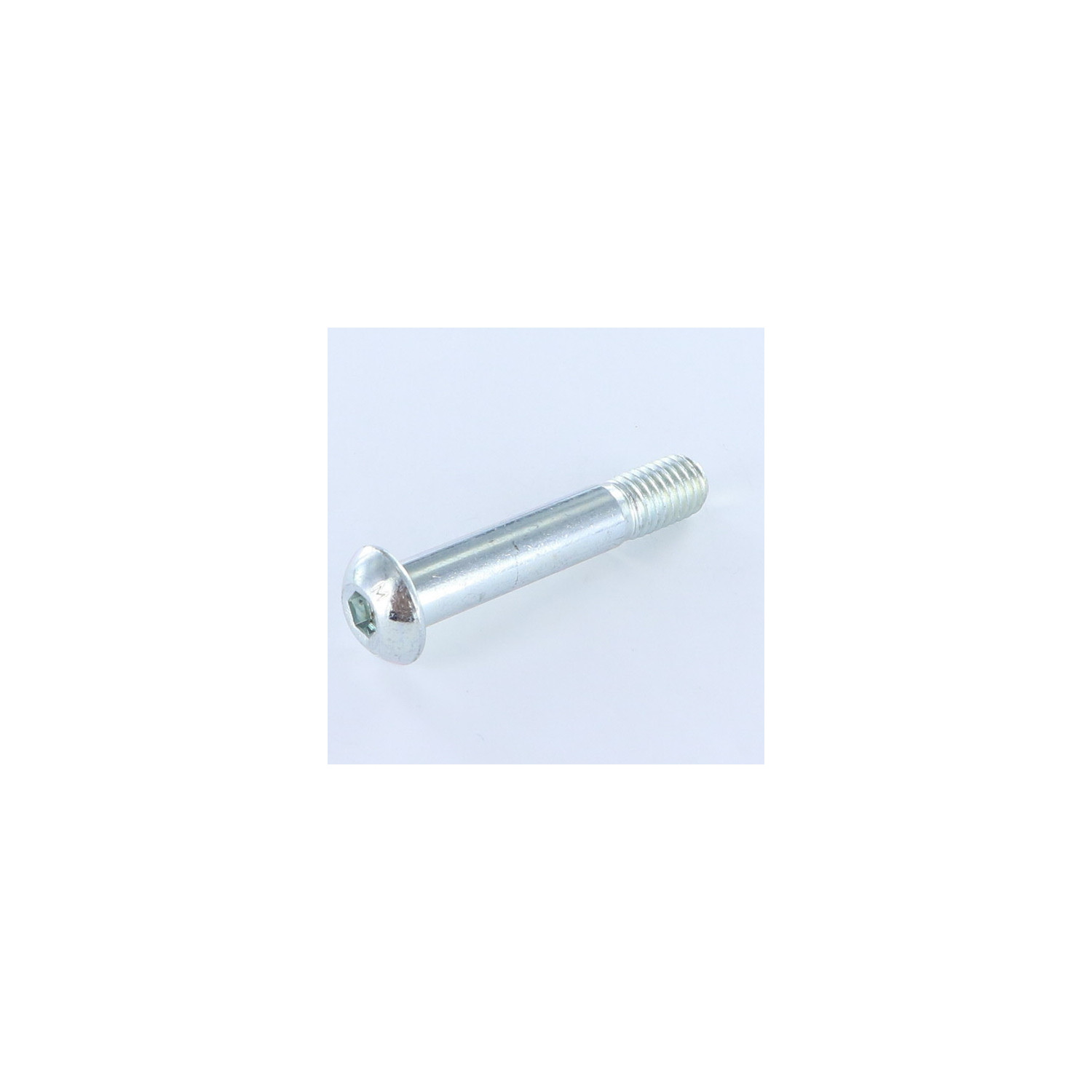

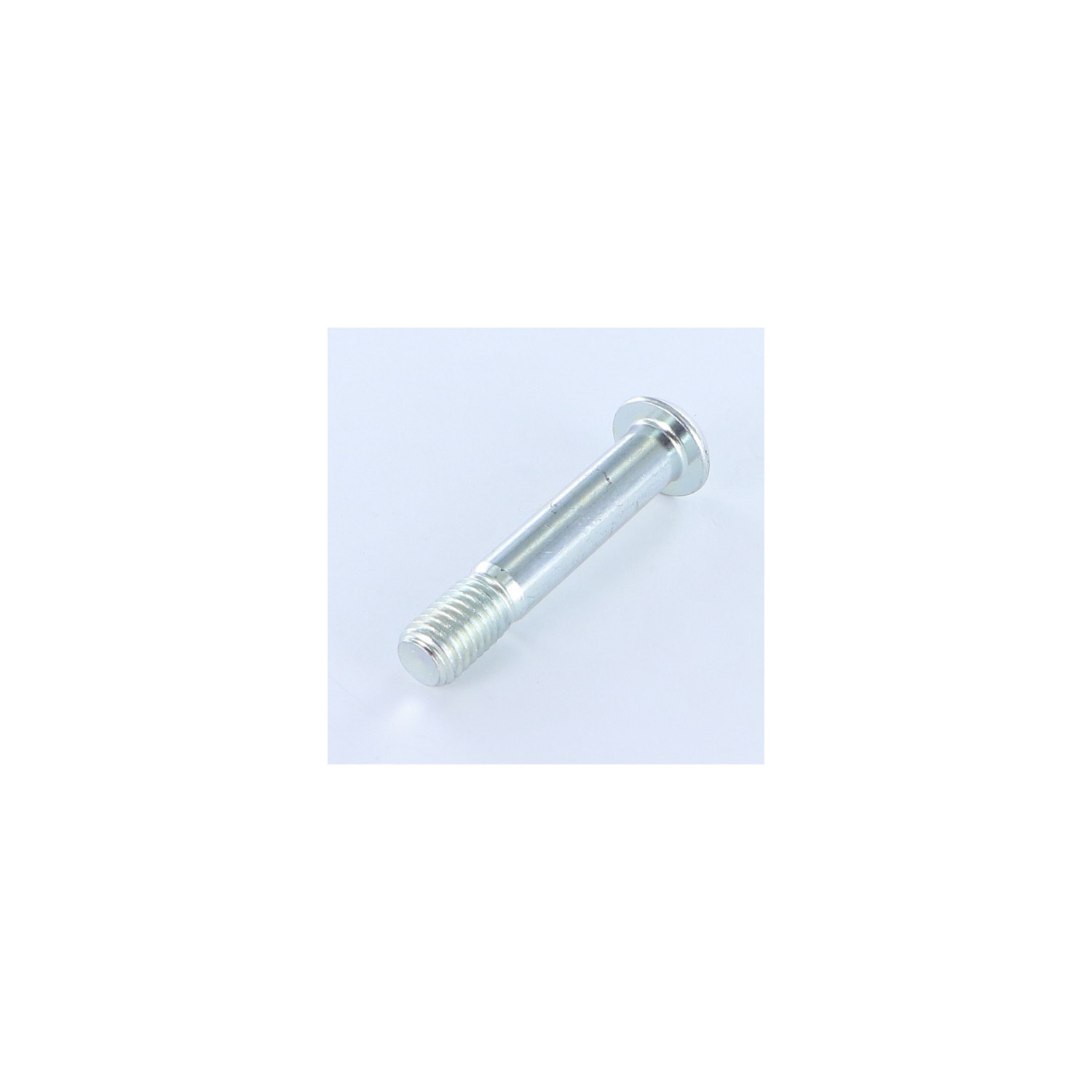

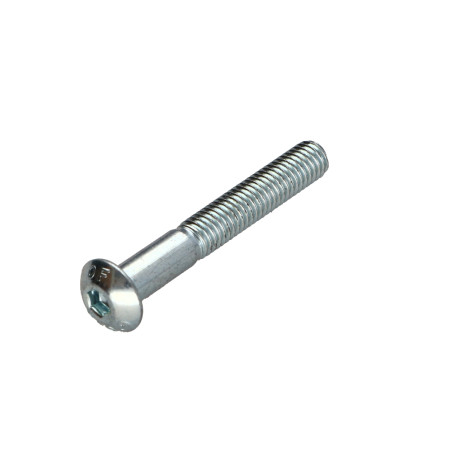

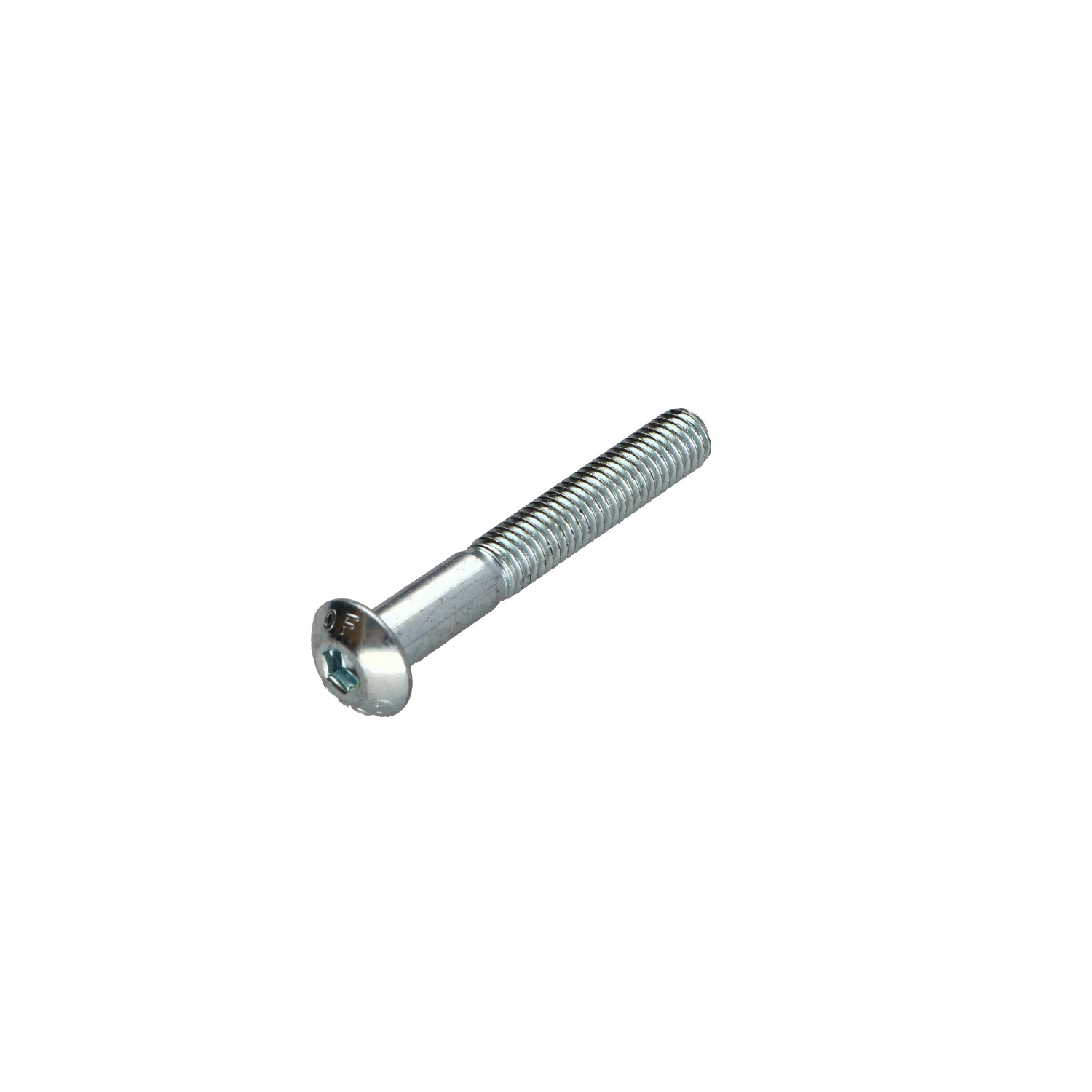

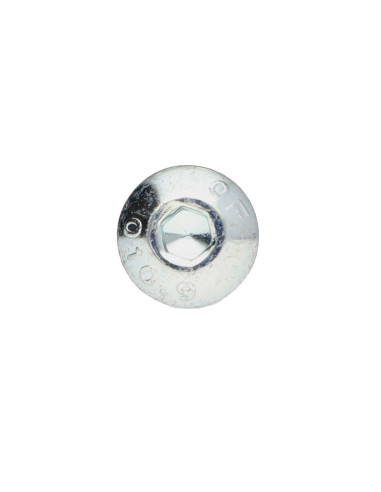

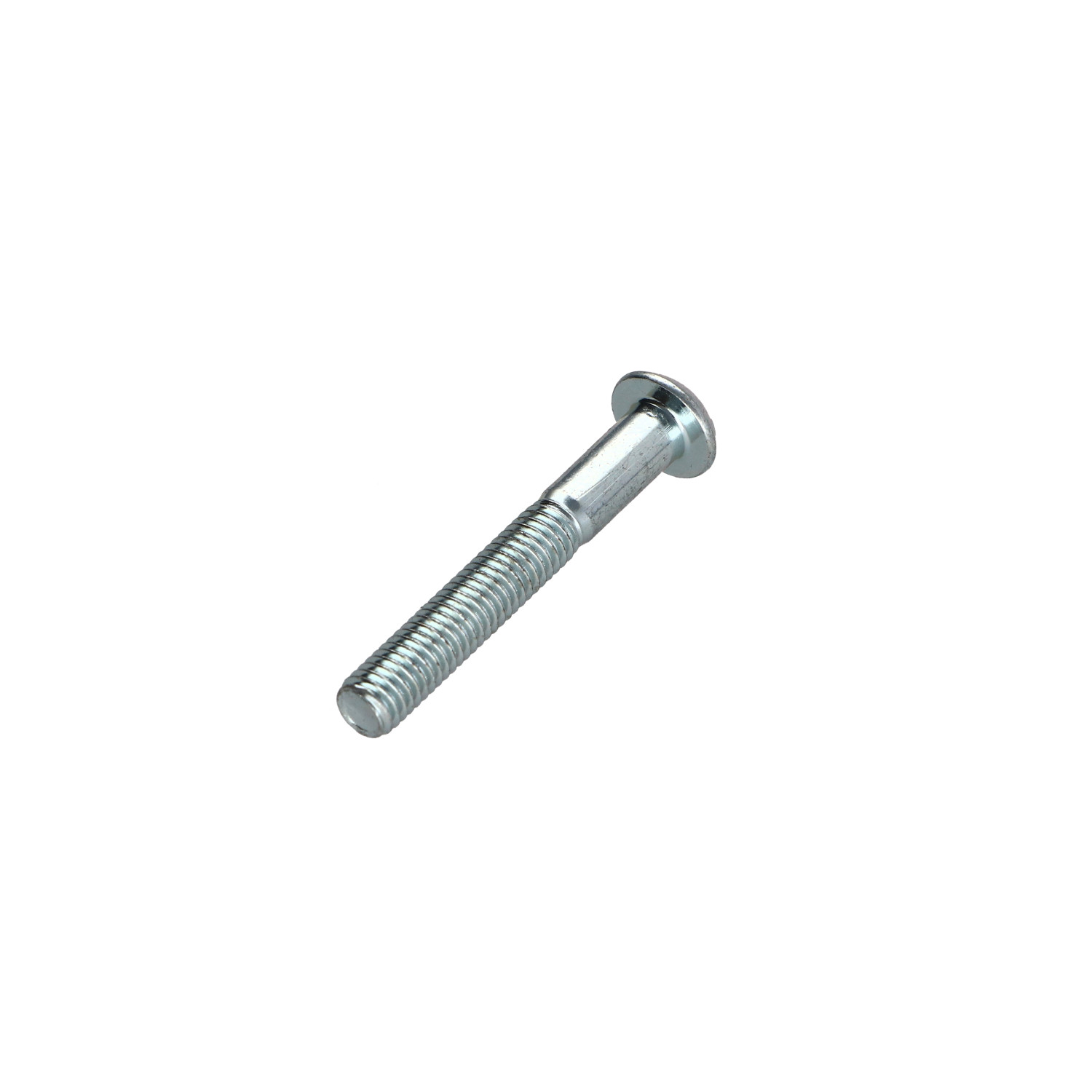

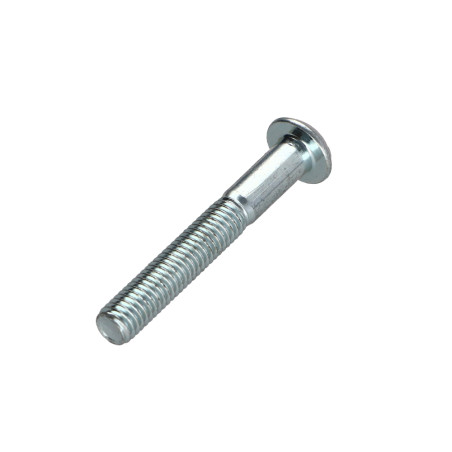

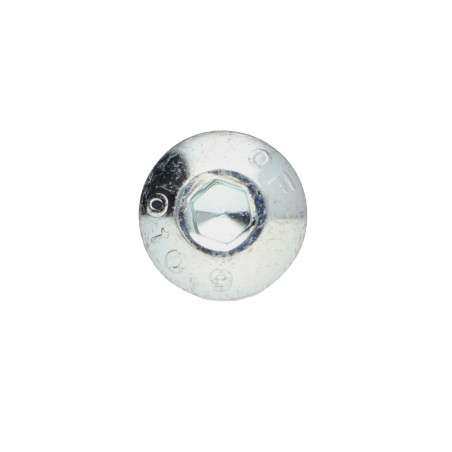

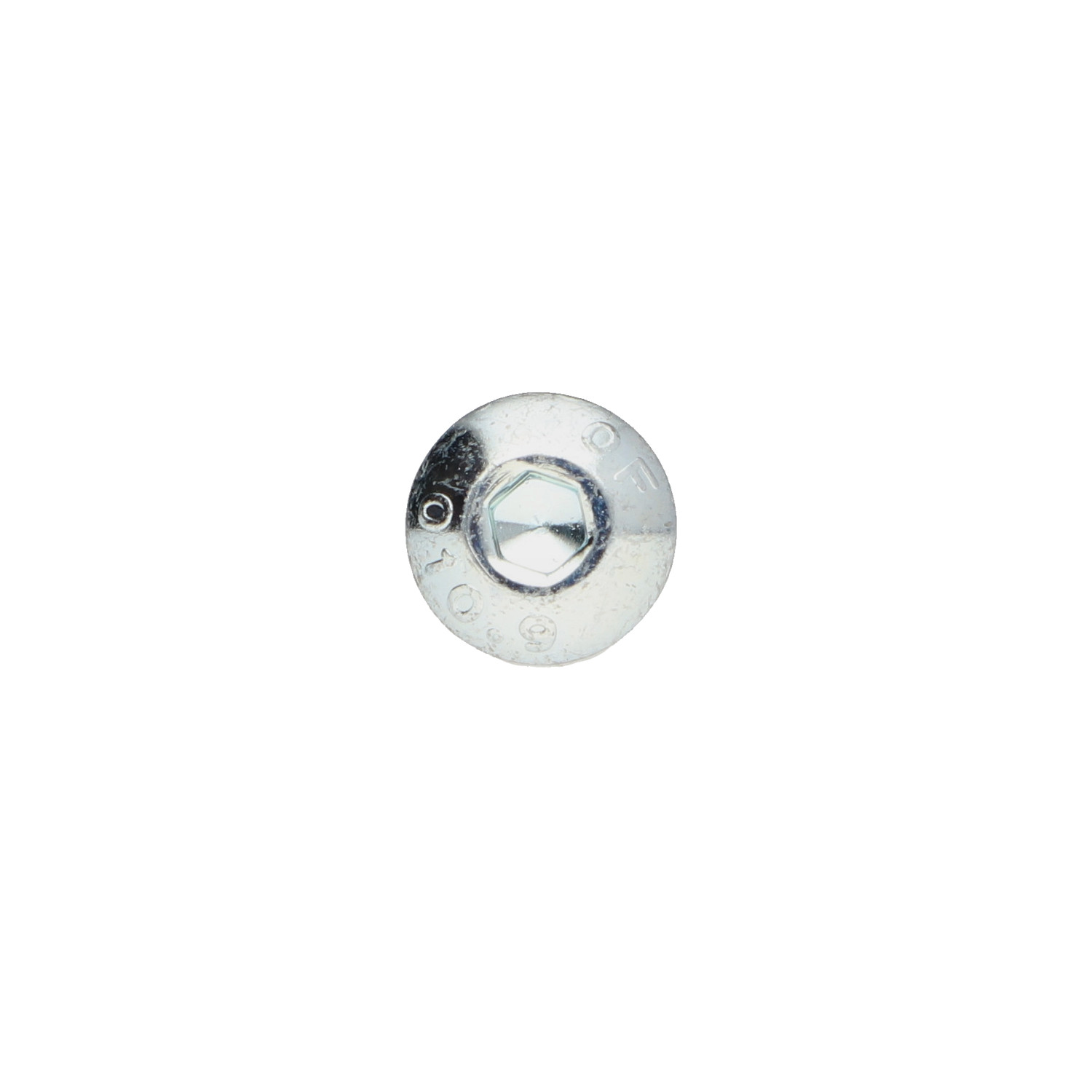

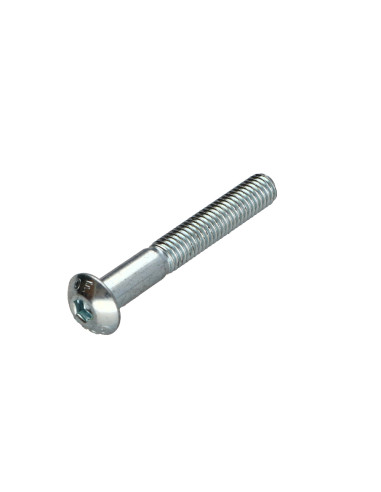

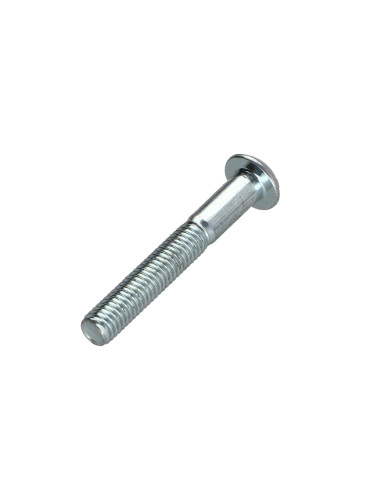

1 x Vis métaux BHC (Tête Bombée Hexagonal creux) M5X35 Filetage partiel Classe 10.9 Clé de 3 HC3 Acier zingué

1 x Vis métaux BHC (Tête Bombée Hexagonal creux) M5X35 Filetage partiel Classe 10.9 Clé de 3 HC3 Acier zingué

Name: 1 x Vis métaux BHC (Tête Bombée Hexagonal creux) M5X35 Filetage partiel Classe 10.9 Clé de 3 HC3 Acier zingué
Brand: Vis-express.be - Visserie et Boulonnerie
SKU: 4714503502
Price: 4.66 EUR
Availability: InStock

Référence 4714503502_1

En stock 685 Pièces

4,66 € TTC

PRIX DÉGRESSIF PAR QUANTITÉ

Nombre de pièces	1	10	30	200
Prix (€ TTC)	4,66 €	9,32 €	11,25 €	26,14 €

ISO7380 FILETAGE PARTIEL - Vis métaux BHC (Tête Bombée Hexagonal creux) M5X35 Filetage partiel Classe 10.9 Clé de 3 HC3 Acier zingué

Conditionnement

1 pièce
10 pièces
30 pièces
200 pièces

Dimensions indiquées en millimètres (mm)

Détails du produit

Diametre: M5
Longueur

Longueur

Comment mesurer la longueur d'une vis ?

La longueur d'une vis à tête fraisée se mesure avec la tête. Pour toutes les autres têtes, la longueur se mesure sous tête.: 35
Filetage: Filetage partiel
Matiere: Acier
CLASSE

CLASSE

Les classes mécaniques courantes des vis selon la norme ISO 898-1

Signification de la classe 8.8 :

Le premier chiffre (8) indique la résistance à la traction ultime du matériau, exprimée en centaines de MPa (mégapascals).

Ici, 8 × 100 = 800 MPa de résistance à la traction ultime.

Le second chiffre (8) indique le rapport entre la limite d’élasticité et la résistance à la traction ultime, multiplié par 10.

Ici, 8 signifie que la limite d’élasticité est 0,8 fois la résistance ultime.

Donc, limite d’élasticité = 0,8 × 800 MPa = 640 MPa.

Classes mécaniques des vis (exemples fréquents)

Classe Résistance à la traction (MPa) Limite d’élasticité (MPa) Usage typique

4.6 400 0,6 × 400 = 240 Vis faible résistance, usage léger

5.6 500 0,6 × 500 = 300 Usage général faible à moyen

8.8 800 0,8 × 800 = 640 Haute résistance, mécanique, construction

10.9 1000 0,9 × 1000 = 900 Très haute résistance, applications exigeantes

12.9 1200 0,9 × 1200 = 1080 Ultra haute résistance, usage industriel lourd

Explications supplémentaires :

Résistance à la traction ultime : charge maximale que la vis peut supporter avant rupture.

Limite d’élasticité : charge maximale avant déformation plastique (permanente et irréversible).

Plus la classe est élevée, plus la vis est résistante, mais aussi souvent plus cassante (peut se casser soudainement sans beaucoup se plier).

Les classes plus basses sont utilisées pour des assemblages moins soumis à de fortes contraintes.

Vis sans marquage = classe 4.6 ou équivalent (généralement)

En général, une vis non marquée est une vis basse résistance, souvent en acier doux ou acier standard.

Elle peut correspondre à une classe 4.6 (résistance à la traction ~400 MPa, limite d’élasticité ~240 MPa) ou parfois même inférieure.

Ces vis conviennent pour des assemblages non soumis à de fortes contraintes mécaniques.

Pourquoi ?

Les vis de classes plus élevées (8.8, 10.9, 12.9, etc.) sont obligatoirement marquées pour garantir leur qualité et traçabilité.

L’absence de marquage signifie souvent une vis non normalisée ou de qualité basique.: CLASSE Classe 10.9
Revetement de surface: ZINGUE Blanc
Couleur: Gris
Empreinte: Hexagonal creux
DIMENSION Empreinte: Clé de 3 HC3
Pas: Pas standard de 80
Norme: ISO7380 Filetage partiel
Famille de produits: Vis métaux
Famille sous produits: Tête BHC (Tête Bombée Hexagonal creux)
POIDS à LA pièce: 5.94 GR
Filet: Métaux

En stock 685 Produits

ean13 3663072527225

Description

Vis métaux BHC (Tête Bombée Hexagonal creux) M5X35 Filetage partiel Classe 10.9 Clé de 3 HC3 Acier zingué
Diametre = M5, Longueur = 35, Revetement De Surface = Zingue Blanc, Famille Sous Produits = Tete BHC, Classe = 10.9, Matiere = Acier, Pas = Pas standard de 80, Empreinte = Hexagonal creux, Norme = ISO7380 FILETAGE PARTIEL, Famille De Produits = Vis Metaux, Dimensions Empreinte = HC3

Guide dimensionnel (en mm)

Diamètre	M3	M4	M5	M6	M8	M10	M12	M16
Clef de	2	2.5	3	4	5	6	8	10
Diametre tete	5.7	7.6	9.5	10.50	14	17.50	21	28
EPAISSEUR	1.65	2.2	2.75	3.3	4.4	5.5	6.6	8.8

Autre références : 3617501309043 3663072527225

Classe	Résistance à la traction (MPa)	Limite d’élasticité (MPa)	Usage typique
4.6	400	0,6 × 400 = 240	Vis faible résistance, usage léger
5.6	500	0,6 × 500 = 300	Usage général faible à moyen
8.8	800	0,8 × 800 = 640	Haute résistance, mécanique, construction
10.9	1000	0,9 × 1000 = 900	Très haute résistance, applications exigeantes
12.9	1200	0,9 × 1200 = 1080	Ultra haute résistance, usage industriel lourd
